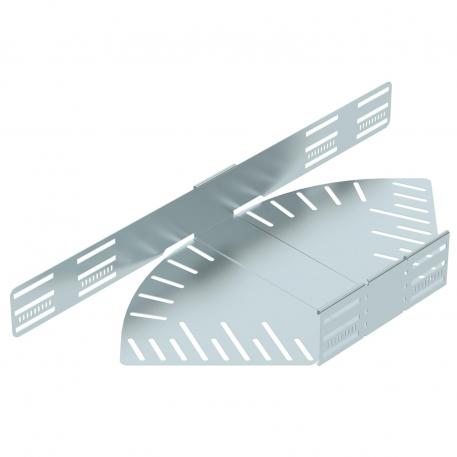

Bocht hoek verstelbaar 85 FS
Art.nr. 6037204 | EAN 4012197340896
- Productbeschrijving
-
ProductbeschrijvingBocht met verstelbare hoek voor het maken van een horizontale aftakking, vormdeel voor klik- en schroefbare kabelgoten, zijhoogte 85 mm. Instelbare hoek 0 - 90°. Schroefloze montage met dubbele klemmen of schroefverbinding met platkopschroeven FRS en combimoeren M6. Voor binnengebruik. Bevestigingsmateriaal moet afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens
Afbuiging (hoek) Verstelbaar Dimensie 85x300 Functiebehoud nee Geadviseerde aantal schroeven 18 St. Kleur zink Materiaal staal Materiaaldikte bodemplaat 1,25 mm Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Oppervlak bandverzinkt Plaatdikte 1,25 mm Plaatdikte 1,25 mm Richtingsverandering horizontaal Roestvast staal, gebeitst nee Temperatuurbereik max. 120 °C Temperatuurbereik min. -20 °C Type verbinder kabeldraagsysteem geschroefd/geklemd Uitvoering Scharnierbocht_compleet Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie ja Afmetingen
Breedte 300 mm Hoogte 85 mm Maat B 300 mm Maat L 678 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 7,7364 kg CO2e / 1 Stuk CO₂ Footprint (GWP) 7,7364 kg CO₂e Declared Unit (LCA) Stuk Declared Unit Quantity (LCA) 1 Onderzoeksdatum CO2-waarde 2025-05-14T00:00:00.000+0200 - Alle typen
-
Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel voor bocht hoek verstelbaar FS
RBD W 300 FS 6037506 1 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Dubbele klem voor montage vormdeel A2
DOP A2 6035998 10 Stuks - Downloads
-
Specificatieblad RB W 830 FS / 6037204 , 0.22MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfEU Conformiteitsverklaring RB W 830 FS / 6037204 , 0.13MB , pdfUK-Conformiteitsverklaring RB W 830 FS / 6037204 , 0.09MB , pdfREACH Conformiteitsverklaring RB W 830 FS / 6037204 , 0.12MB , pdfRoHS Conformiteitsverklaring RB W 830 FS / 6037204 , 0.13MB , pdfMontagehandleiding Latchable Magic cable tray systems , 11.85MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdfMontagehandleiding Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
