Deelbare wartel, dichtingsinzetstuk, 1 kabel, lichtgrijs
Art.nr. 2024942 | EAN 4012196536634
- Productbeschrijving
-
Productbeschrijving

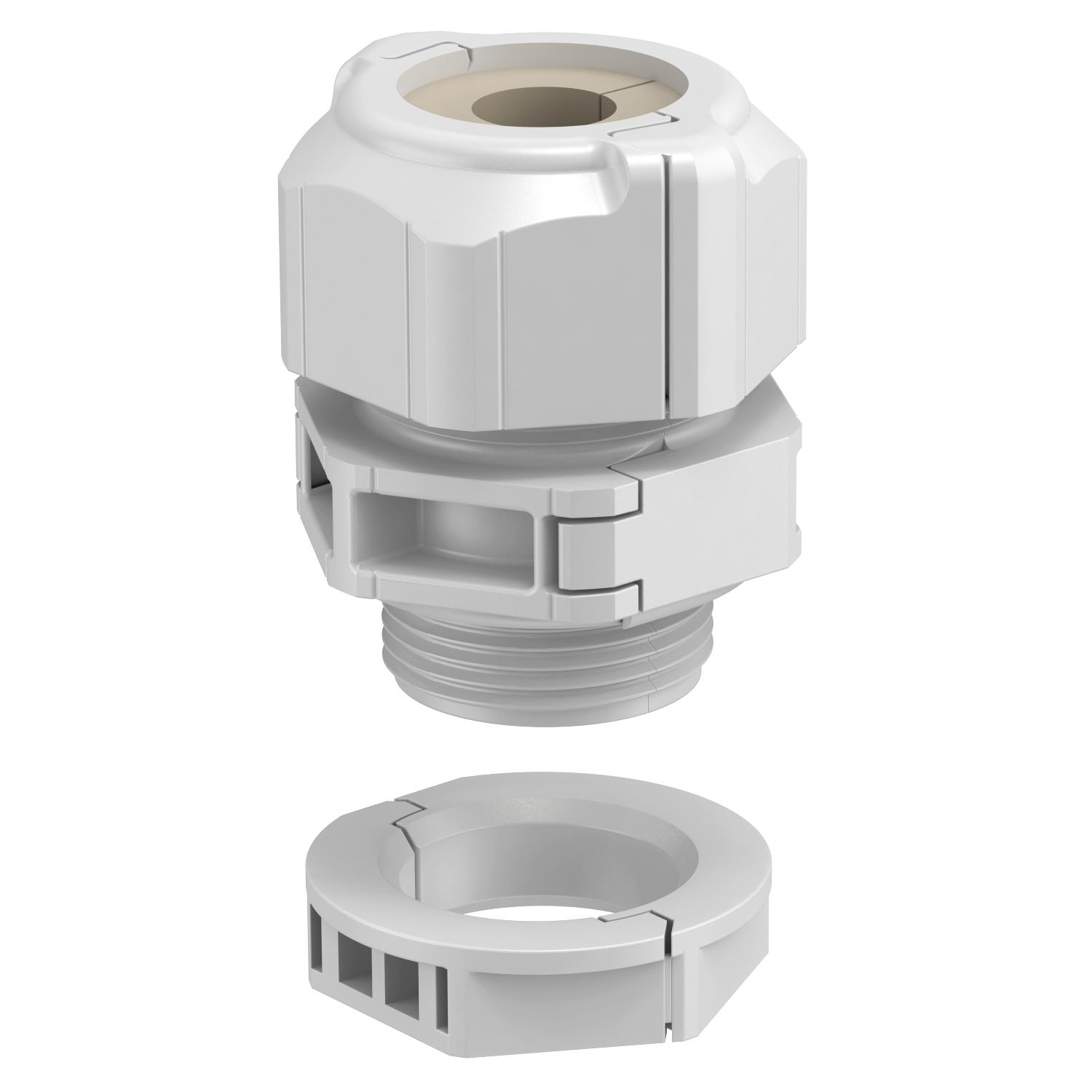

De deelbare kabelwartel V-TEC-TB waarborgt net zoals alle V-TEC wartels een betrouwbare afdichting van de kabels. De installatie van bijvoorbeeld prefab kabels of functieleidingen is dankzij de deelbaarheid van de kabelwartel probleemloos en snel mogelijk.
De V-TEC TB is ook onverslaanbaar bij het hermonteren van een bestaande installatie of als "reparatiewartel", omdat hij kan worden geïnstalleerd zonder de voorgemonteerde kabels te demonteren en zonder de lopende productie te onderbreken.

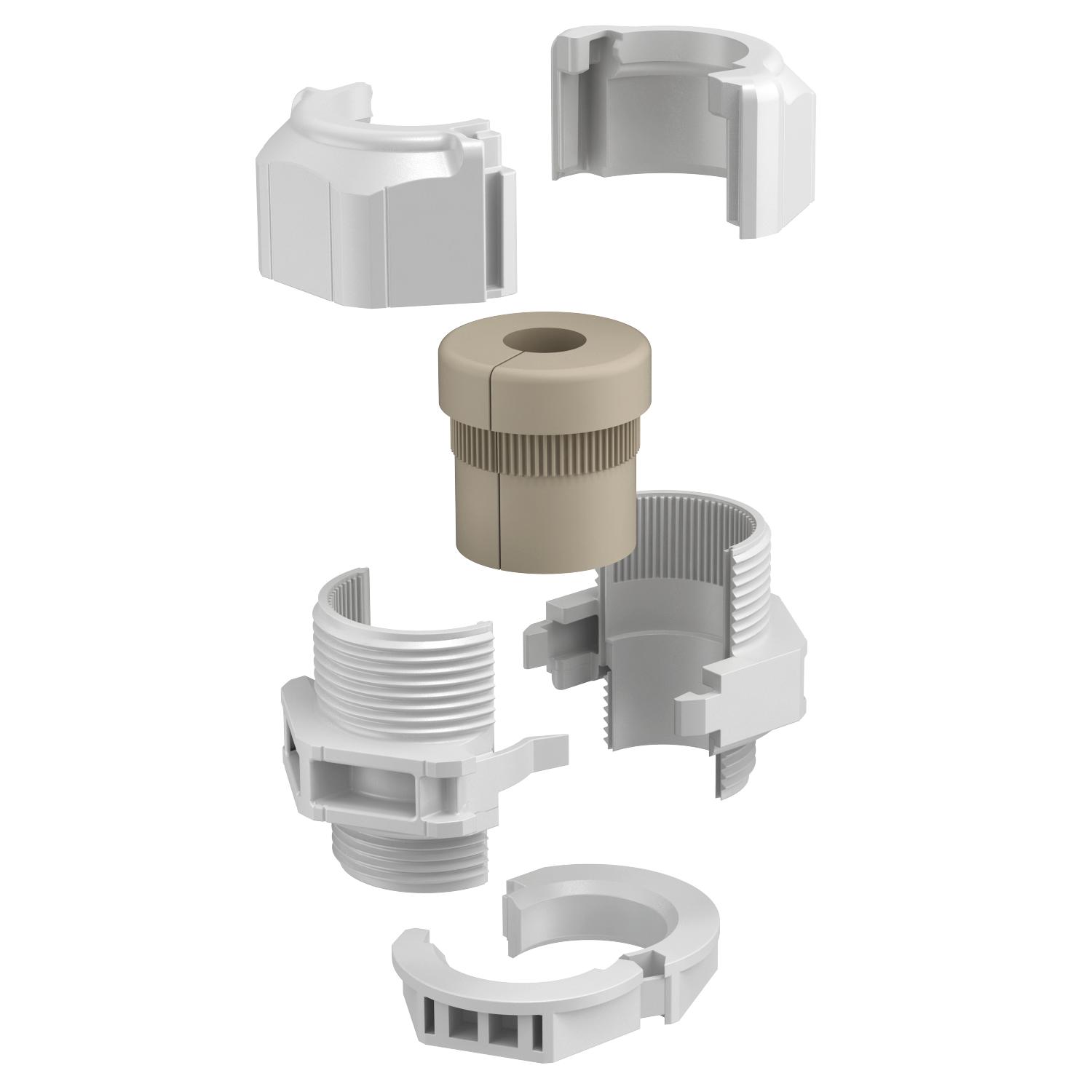

De schroefkoppelingsset bestaat uit een tussensteun, een dopmoer en de afdichting. De gedeelde borgmoer is natuurlijk ook meegeleverd.
-
- Technische gegevens
-
Technische gegevens
Aantal boringen 1 Afdichtbereik D max. 8 mm Afdichtbereik D min. 6 mm Beschermingsgraad IP67 Deelbare wartel ja Dimensie M20 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Instabiel draaimoment 2 Nm Kleur lichtgrijs Lengte schroefdraad 10 mm Maat E1 (mm) 33,5 mm Maat E2 30 mm Materiaal Polycarbonaat Meervoudig dichtingsinzetstuk nee Met borgmoer ja moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale schroefdraadmaat 20 Schroefdraad M20 x 1,5 slagvast ja Sleutelwijdte 1 30 mm Sleutelwijdte 2 27 mm Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,5 mm Temperatuurbereik max. 80 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid nee Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Afmetingen
Afmeting G M20x1,5 mm Afmeting L max. 30,5 mm Afmeting L min. 24,5 mm Breedte 29 mm Hoogte 40 mm Lengte 30 mm Maat D 8 mm Maat L 30 mm Maat L1 10 mm Maat L2 8,5 mm Maat L3 8 mm - Alle typen
