Deelbare wartel, dichtingsinzetstuk, meervoudig, lichtgrijs

Art.nr. 2024950 | EAN 4012196536795

Art.nr. / Type

Aantal boringen

Schroefdraad	M20 x 1,5

Meervoudig dichtingsinzetstuk	ja

Kleur	lichtgrijs

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

De deelbare kabelwartel V-TEC-TB waarborgt net zoals alle V-TEC wartels een betrouwbare afdichting van de kabels. De installatie van bijvoorbeeld prefab kabels of functieleidingen is dankzij de deelbaarheid van de kabelwartel probleemloos en snel mogelijk.

De V-TEC TB is ook onverslaanbaar bij het hermonteren van een bestaande installatie of als "reparatiewartel", omdat hij kan worden geïnstalleerd zonder de voorgemonteerde kabels te demonteren en zonder de lopende productie te onderbreken.

De schroefkoppelingsset bestaat uit een tussensteun, een dopmoer en de afdichting. De gedeelde borgmoer is natuurlijk ook meegeleverd.
Andere meervoudige afdichtingen op aanvraag

Technische gegevens

Technische gegevens

Aantal boringen	2
Beschermingsgraad	IP67
Deelbare wartel	ja
Dimensie	M20
Doorbuigbescherming	nee
Explosiebeveiligd	nee
glasvezelversterkt	nee
Halogeenvrij	ja
Instabiel draaimoment	2 Nm
Kleur	lichtgrijs
Lengte schroefdraad	10 mm
Maat E1 (mm)	33,5 mm
Maat E2	30 mm
Materiaal	Polycarbonaat
Meervoudig dichtingsinzetstuk	ja
Met borgmoer	ja
moeilijk ontvlambaar	volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
Nominale schroefdraadmaat	20

Schroefdraad	M20 x 1,5
slagvast	ja
Sleutelwijdte	30
Sleutelwijdte 1	30 mm
Sleutelwijdte 2	27 mm
Soort afdichting	Dichtring
Soort schroefdraad	Metrisch
Spoed	1,5 mm
Temperatuurbereik max.	80 °C
Temperatuurbereik min.	-20 °C
Trekontlastingsmogelijkheid	nee
Uitvoering	recht
Voor Ex-zone	zonder
voor Ex-zone gas	zonder
voor Ex-zone stof	zonder
Wartel voor platte kabel	nee
Zeskant hoekmaat	30 mm

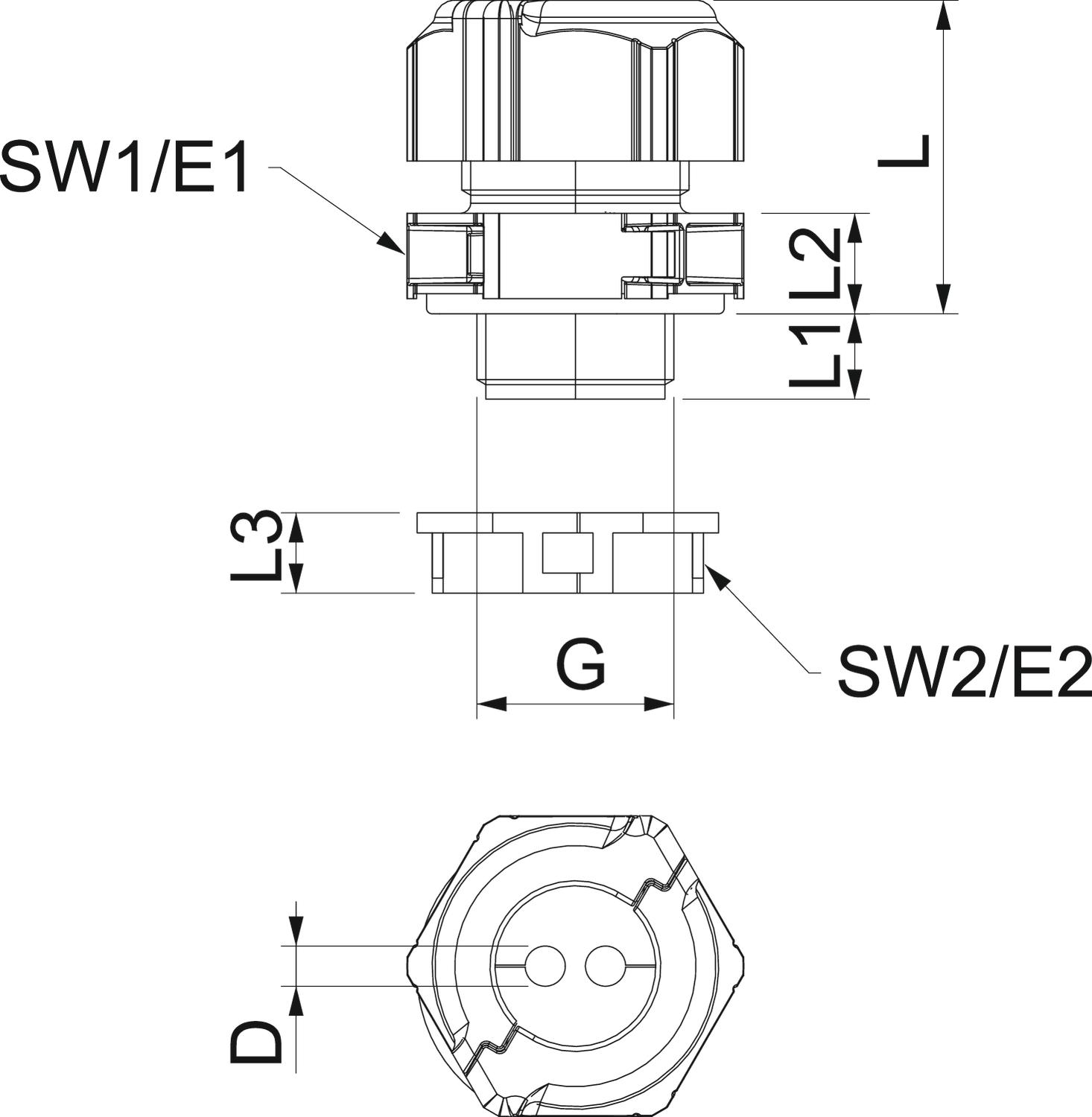

Afmetingen

Afmeting e	33,5 mm
Afmeting G	M20x1,5 mm
Afmeting L max.	30,5 mm
Afmeting L min.	24,5 mm
Breedte	29 mm
Hoogte	40 mm

Lengte	30 mm
Maat D	4 mm
Maat L	30 mm
Maat L1	10 mm
Maat L2	8,5 mm
Maat L3	8 mm

Alle typen

Alle typen

Type	Aantal boringen	Schroefdraad	Meervoudig dichtingsinzetstuk	Kleur	Art.nr.	Aantal	kl. VKE
V-TEC TB20 2x4	2	M20 x 1,5	ja	lichtgrijs	2024950	Stuks	5 Stuks
V-TEC TB20 2x5	2	M20 x 1,5	ja	lichtgrijs	2024952	Stuks	5 Stuks
V-TEC TB20 2x6	2	M20 x 1,5	ja	lichtgrijs	2024954	Stuks	5 Stuks
V-TEC TB20 4x4	4	M20 x 1,5	ja	lichtgrijs	2024956	Stuks	5 Stuks
V-TEC TB20 6x4	6	M20 x 1,5	ja	lichtgrijs	2024958	Stuks	5 Stuks
