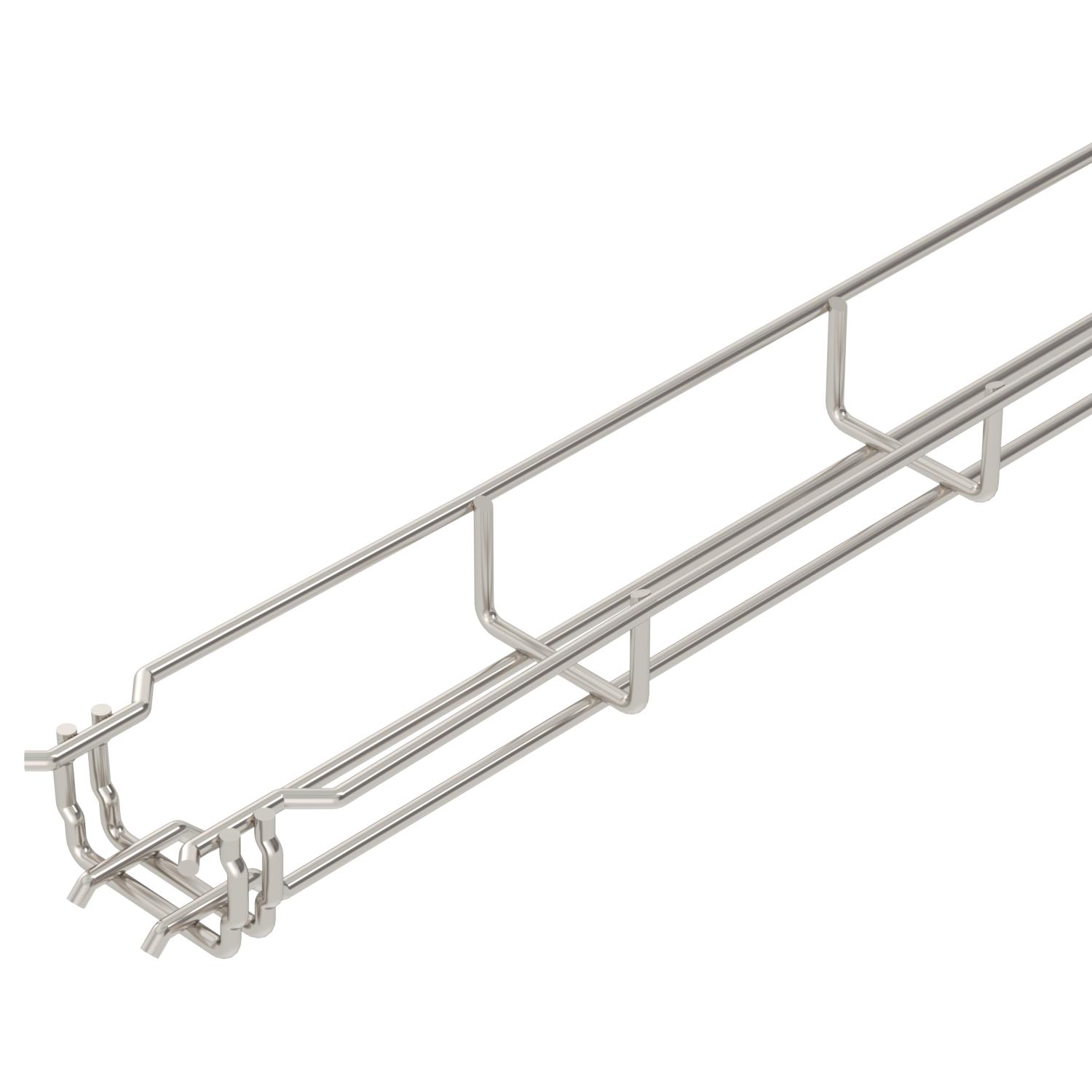

Draadgoot GR-Magic® 35 A4
Art.nr. 6000086 | EAN 4012195978077
- Productbeschrijving
-
ProductbeschrijvingDraadgoot met aangevormde verbinder in de zijkanthoogte 35 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.

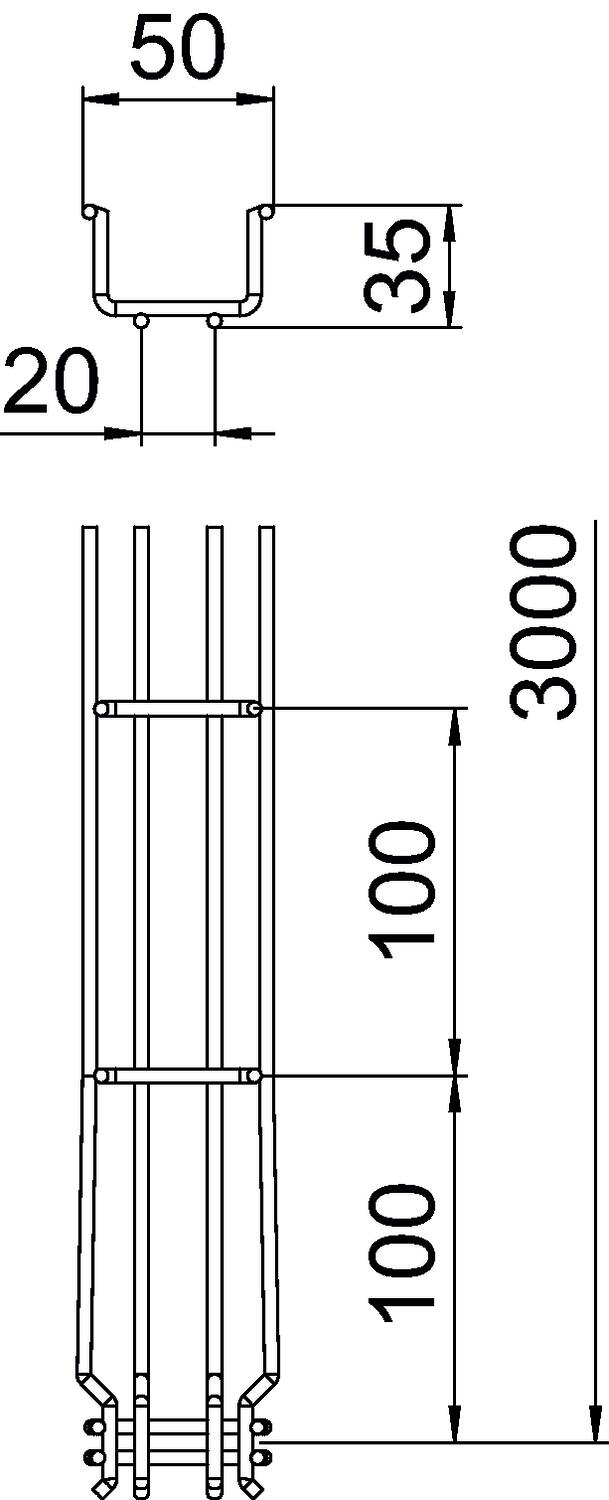

Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar geklikt. De maaswijdte is 50 x 100 mm (uitzondering GRM 35/50 = 20 x 100 mm).
-
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Breedte 50 mm Breedte 1,97 in CO2-voetafdruk (GWP) van wieg tot poort 2,3129 kg CO2e / 1 Meter Dimensie 35x50x3000 Draaddiameter 3,9 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Hoogte 35 mm Hoogte 1,38 in Kleur roestvrij staal Lengte 3000 mm Maat B 52 mm Materiaal Roestvast staal 1.4401 Nuttige doorsnede 1750 mm² Nuttige doorsnede 9,4 cm² Oppervlak blank, nabehandeld Profielvorm U-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Steunafstand 1,0 m 0,25 kN/m Steunafstand 1,5 m 0,11 kN/m Steunafstand 2,0 m 0,1 kN/m Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Technische gegevens

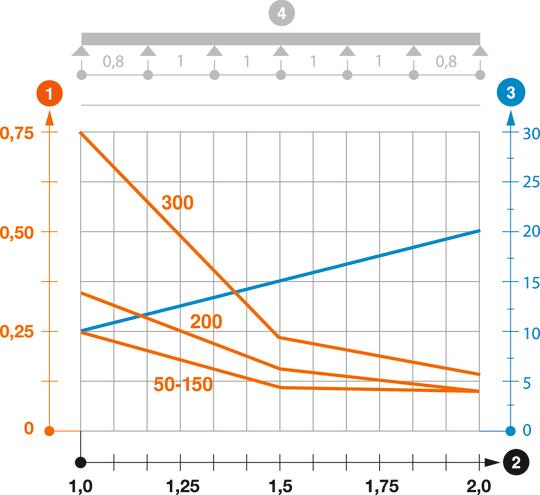

Belastingsdiagram draadgoot GR-Magic type GRM 35
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Hoekverbinder A4
GEV 36 A4 6016764 10 Stuks - Downloads
-
Specificatieblad GRM 35 50 A4 / 6000086 , 0.27MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfBrochure Draadgootsystemen , 2.10MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring GRM 35 50 A4 / 6000086 , 0.13MB , pdfREACH Conformiteitsverklaring GRM 35 50 A4 / 6000086 , 0.12MB , pdfRoHS Conformiteitsverklaring GRM 35 50 A4 / 6000086 , 0.12MB , pdfMilieuproductdeclaratie (EPD) GRM 35 50 A4 / 6000086 , 1.48MB , pdfGoedkeuring VDE-goedkeuring GRM , 0.50MB , pdfGoedkeuring RINA-goedkeuring GRM , 0.61MB , pdfSelectiehulp GR-Magic® , 0.27MB , pdfMontagehandleiding Montage-instructies draadgoten , 9.52MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
