G-draadgoot Magic® 125 A4
Art.nr. 6005571 | EAN 4012195771647
- Productbeschrijving
-

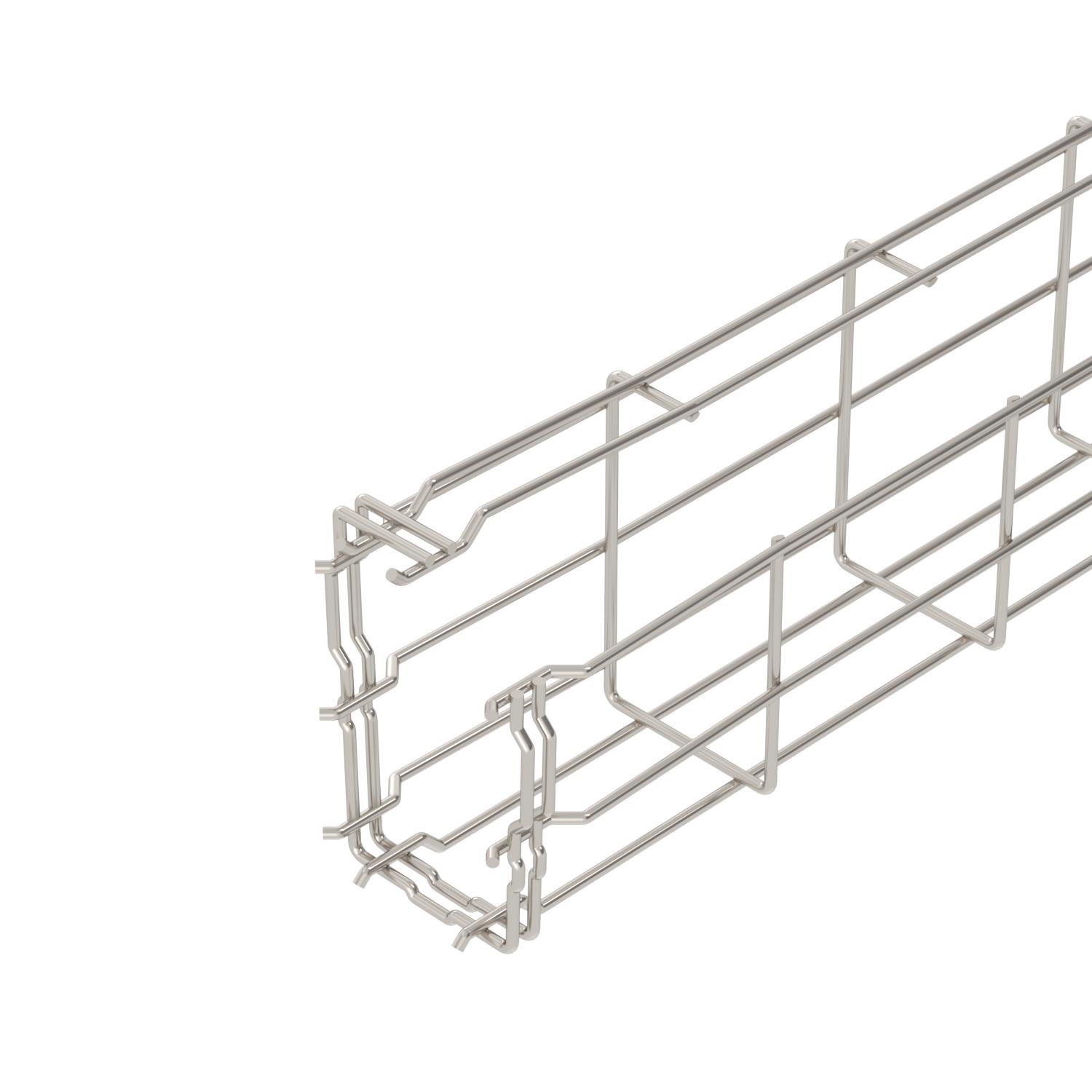

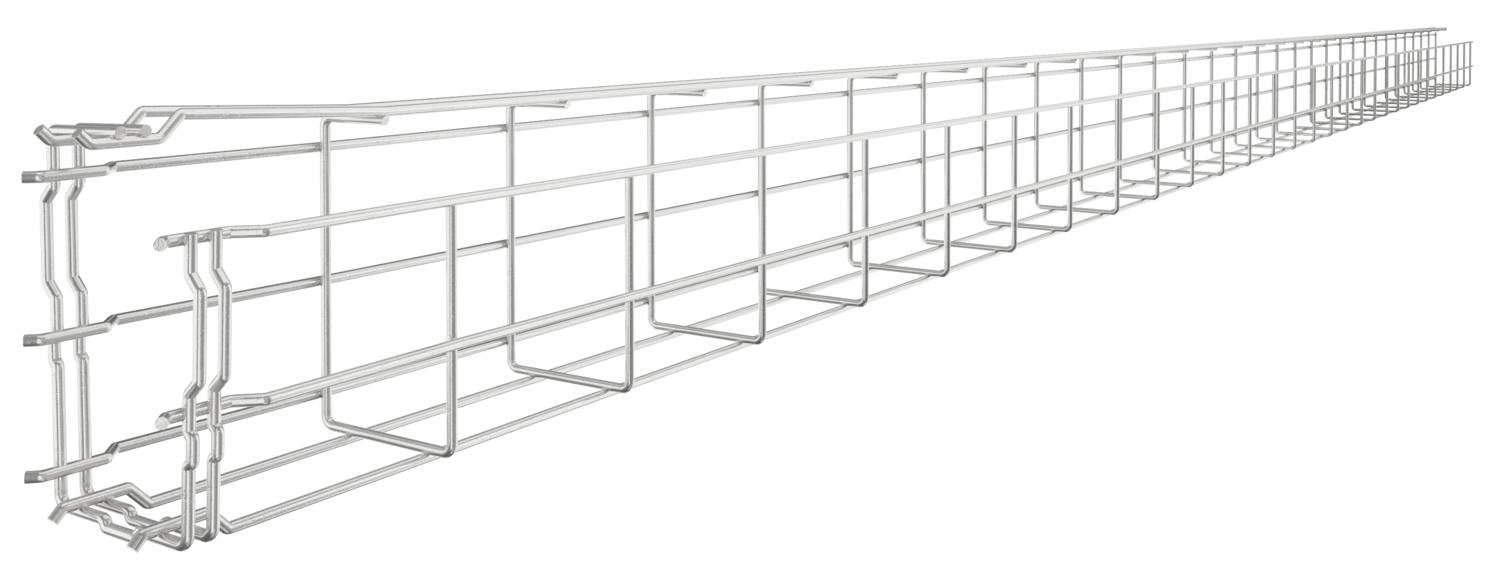

ProductbeschrijvingDraadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypes zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
-
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Dimensie 125x75x3000 Draaddiameter 3,9 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Kleur roestvrij staal Materiaal Roestvast staal 1.4401 Nuttige doorsnede 61 cm² Nuttige doorsnede 6100 mm² Oppervlak blank, nabehandeld Profielvorm G-vorm Roestvast staal, gebeitst ja Schroefloze verbinder ja Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Afmetingen
Afm. H 125 mm Breedte 75 mm Breedte 2,95 in Hoogte 4,92 in Hoogte 125 mm Lengte 3000 mm Maat A 96 mm Maat B 75 mm Maat C 38 mm Belastingen
Steunafstand 1,0 m 0,6 kN/m Steunafstand 1,5 m 0,35 kN/m Steunafstand 2,0 m 0,3 kN/m Steunafstand 2,5 m 0,25 kN/m CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 5,4561 kg CO2e / 1 Meter CO₂ Footprint (GWP) 5,4561 kg CO₂e Declared Unit (LCA) Meter Declared Unit Quantity (LCA) 1 Onderzoeksdatum CO2-waarde 2025-05-14T00:00:00.000+0200 - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbinder A4
GSV 34 A4 6016648 20 Stuks
Wand- en bodembevestiging A4
WB GR A4 6017164 20 Stuks - Downloads
-
Specificatieblad G-GRM 125 75 A4 / 6005571 , 0.22MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfBrochure Draadgootsystemen , 2.10MB , pdfEU Conformiteitsverklaring G-GRM 125 75 A4 / 6005571 , 0.13MB , pdfREACH Conformiteitsverklaring G-GRM 125 75 A4 / 6005571 , 0.12MB , pdfRoHS Conformiteitsverklaring G-GRM 125 75 A4 / 6005571 , 0.12MB , pdfMilieuproductdeclaratie (EPD) G-GRM 125 75 A4 / 6005571 , 2.03MB , pdfSelectiehulp GR-Magic® , 0.27MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdfMontagehandleiding Montage-instructies draadgoten , 9.52MB , pdf
