G-draadgoot Magic® 150 G
Art.nr. 6005544 | EAN 4012195686460
- Productbeschrijving
-

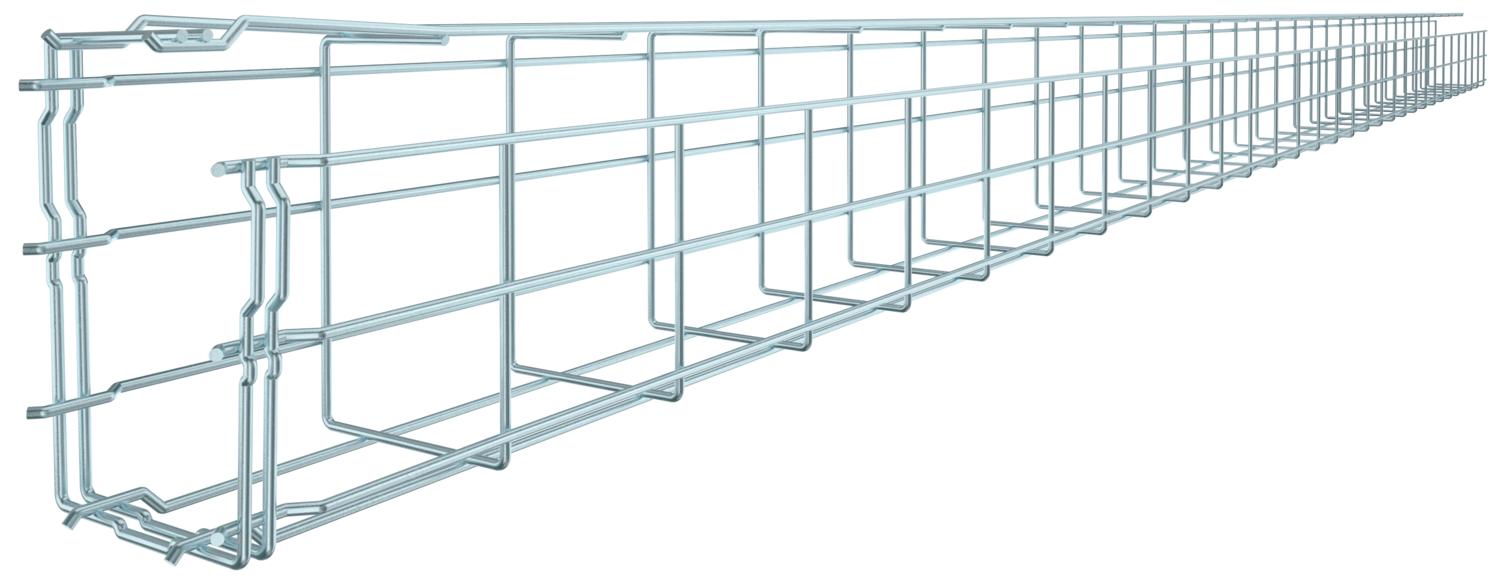

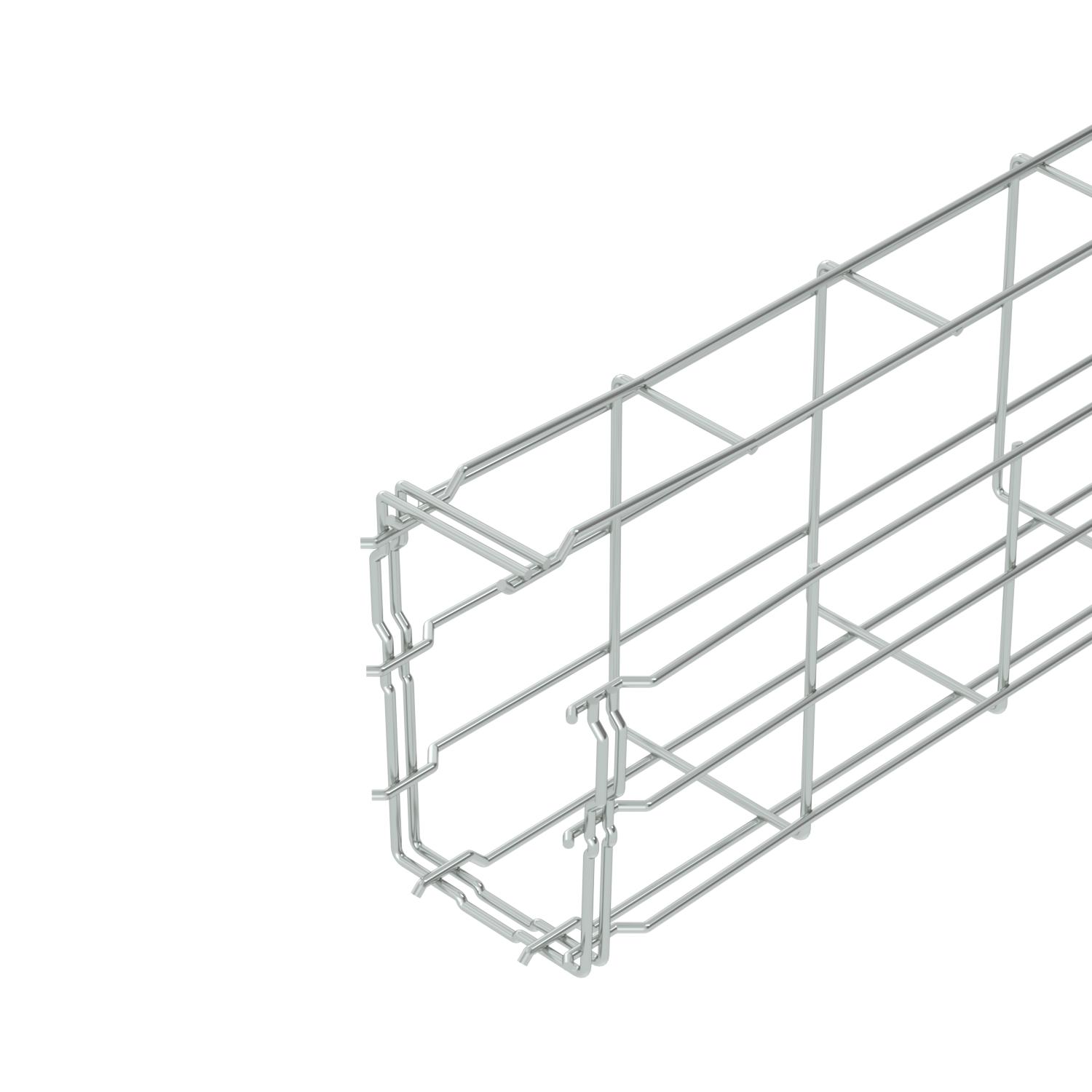

ProductbeschrijvingDraadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypes zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
-
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Dimensie 150x100x3000 Draaddiameter 3,9 mm Functiebehoud ja Geïntegreerd scheidingsschot zonder Kleur zink Materiaal staal Nuttige doorsnede 107 cm² Nuttige doorsnede 10700 mm² Oppervlak galvanisch verzinkt Productserie G-GRM-serie Profielvorm G-vorm Roestvast staal, gebeitst nee ROHS-conform ja Schroefloze verbinder ja Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Afmetingen

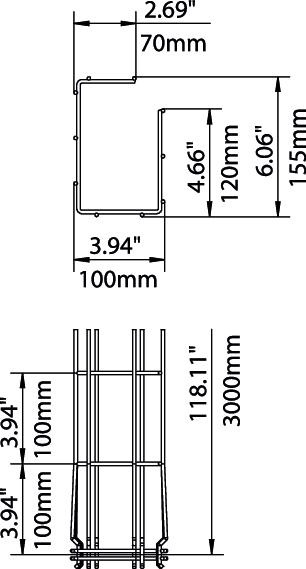

Afm. H 155 mm Breedte 100 mm Breedte 3,94 in Hoogte 150 mm Hoogte 5,91 in Lengte 3000 mm Maat A 120 mm Maat B 100 mm Maat C 68 mm Belastingen
Steunafstand 1,0 m 0,6 kN/m Steunafstand 1,5 m 0,5 kN/m Steunafstand 2,0 m 0,35 kN/m Steunafstand 2,5 m 0,3 kN/m CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 2,3738 kg CO2e / 1 Meter CO₂ Footprint (GWP) 2,3738 kg CO₂e Declared Unit Meter Declared Unit Quantity 1 Onderzoeksdatum CO2-waarde 2025-05-14T00:00:00.000+0200 - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

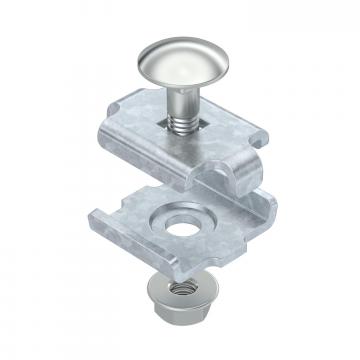

Verbinder FT
GSV 34 FT 6016634 20 Stuks

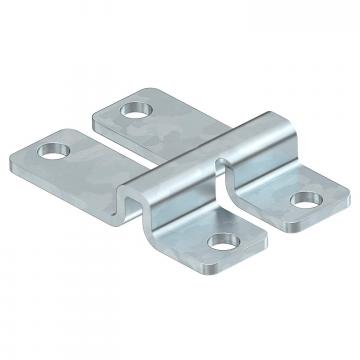

Wand- en bodembevestiging FT
WB GR FT 6017160 20 Stuks - Downloads
-
