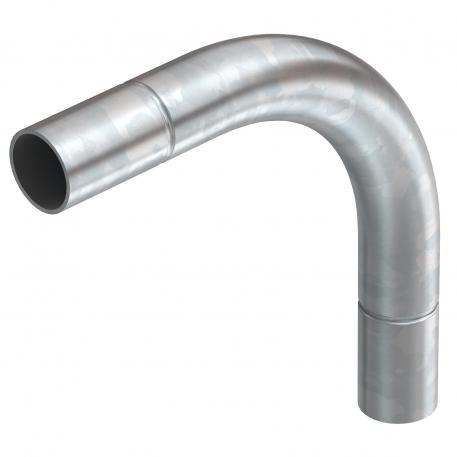

Galvanisch verzinkte stalen bocht, zonder schroefdraad 16

morepic-1

morepic-2

Galvanisch verzinkte stalen bocht, zonder schroefdraad

Art.nr. 2046808 | EAN 4012196387816

Art.nr. / Type

Voor buisdiameter nominaal

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

90°-bocht met aangevormde mof, voor elektro-installatiebuis volgens EN 61386-1. Met braamvrije binnenwand.

Technische gegevens

Technische gegevens

Dimensie	Ø16mm
Flexibel	nee
Halogeenvrij	nee
Hoek van de bocht	90 °
Materiaal	staal
Met inspectieopening en deksel	nee
Met mof	ja

Oppervlak	galvanisch verzinkt
Oppervlak geborsteld	nee
Oppervlak gepolijst	nee
Tweedelig	nee
Uitvoering	Stek
Voor buisdiameter nominaal	16 mm

Afmetingen

Afmeting m (mm)	M16
Maat A	43,7 mm
Maat B	103 mm
Maat D	18,6 mm

Maat d	16,6 mm
Maat l	25 mm
Maat R	50 mm
Maat t	1 mm

Alle typen

Alle typen

Type	Voor buisdiameter nominaal	Art.nr.	Aantal	kl. VKE
SBN16 G	16 mm	2046808	Stuks	15 Stuks
SBN20 G	20 mm	2046809	Stuks	25 Stuks
SBN25 G	25 mm	2046810	Stuks	25 Stuks
SBN32 G	32 mm	2046811	Stuks	20 Stuks
SBN40 G	40 mm	2046812	Stuks	15 Stuks
SBN50 G	50 mm	2046813	Stuks	5 Stuks
SBN63 G	63 mm	2046814	Stuks	3 Stuks

Downloads

Specificatieblad SBN16 G / 2046808 , 0.34MB , pdf

Catalogus Connection and routing systems , 40.76MB , pdf

Conformiteitsverklaring SBN16 G / 2046808 , 0.06MB , pdf

Download

REACH Conformiteitsverklaring SBN16 G / 2046808 , 0.12MB , pdf

Download

RoHS Conformiteitsverklaring SBN16 G / 2046808 , 0.12MB , pdf

Download

Productgrafiek SBN16 G / 2046808, 68.04 kB, jpg

Dimensionale tekening SBN16 G / 2046808, 53.33 kB, jpg

SBN16 G / 2046808
