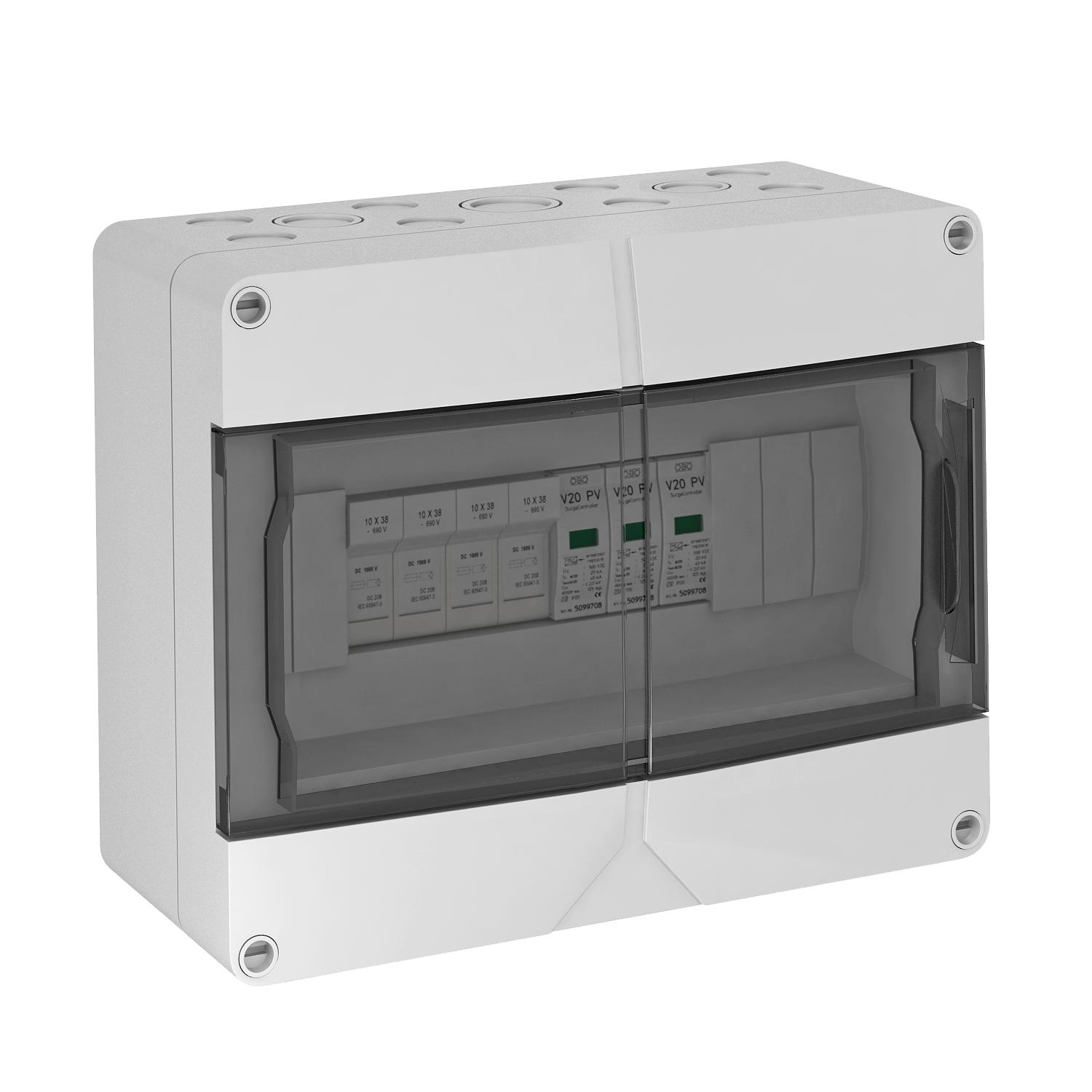

Generatoraansluitdoos type 2 met 4 zekeringen 10 A voor 4 x 1 string
Art.nr. 5088651 | EAN 4012195780717
- Productbeschrijving
-
ProductbeschrijvingSysteemoplossing met PV-zekeringen voor fotovoltaische omvormer met 1 MPP-tracker
• Storingsbestendige Y-schakeling conform VDE 0100-712 (50539-12)
• Lager DC-beveiligingsniveau: < 4,0 kV (Uoc max = 1000V DC met V20-C/0-500PV)
• (+) pool via 4 PV-zekeringen 10x38 mm 10 A, 1000 V DC beveiligd
• 4 (-) polen via klemmen tot 6 mm² n de behuizing parallel geschakeld, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP65), UV- en weersbestendig voor beschermde buitentoepassing inclusief set kabelwartels
Voor DC-beveiliging van de omvormer van fotovoltaische installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
-
- Technische gegevens
-
Technische gegevens
Aanspreektijd <25 ns Aantal ingangen 4 Aantal leidinginvoeren 16 Aantal string-ingangen 4 Afstandssignalisatie nee Anschlussart Generatoranschlusskasten Tension spring terminal Bedrijfstemperatuur max. 80 °C Bedrijfstemperatuur min. -40 °C Beschermingsgraad IP65 Beveiliging ingang 10 A CO2-voetafdruk (GWP) van wieg tot poort 2,3932 kg CO2e / 1 Stuk Diepe 122 mm Dimensie 1000V DC Doorsnede geleider vast (een-/meeraderig) max. 6 mm² Doorsnede geleider vast (een-/meeraderig) min. 0,5 mm² Entries per MPPT 4 Exits per MPPT 4 Kleur lichtgrijs; RAL 7035 LPZ 1→2 Max. Ingangsspanning DC 1000 V Max. Ingangsstroom per string 30 A Max. Uitgangsstroom 30 A Maximale afleidstootstroom (8/20 μs) 40 kA Maximale continuspanning DC 1000 V Monitoring-functie nee Montagetype voorgemonteerd in kast Netvorm DC Netvorm DC ja Netvorm IT nee Netvorm overig nee Netvorm TN nee Netvorm TN-C nee Netvorm TN-C-S nee Netvorm TN-S nee Netvorm TT nee Nominale afleidstootstroom (8/20 μs) 20 kA Number of MPPTs 1 Signalering op het apparaat optisch Soort invoer Schroefverbinding SPD conform NEN-EN-IEC 61643-1 klasse II SPD volgens EN 61643-11 Type 2 String-beveiliging 1-polig Temperatuurbereik max. 80 °C Temperatuurbereik min. -40 °C Type zekering gPV (Ganzbereichs-Photovoltaikschutz) Uitvoering Type 2 in behuizing met 4 PV-zekeringen (10 A) Voor zekeringgrootte 10x38 mm Voorzien van lastscheidingsschakelaar nee - Alle typen
- Downloads
-
Specificatieblad VG-C DCPH1000-4S / 5088651 , 0.27MB , pdfCatalogus Surge protection , 28.42MB , pdfEU Conformiteitsverklaring VG-C DCPH1000-4S / 5088651 , 0.17MB , pdfREACH Conformiteitsverklaring VG-C DCPH1000-4S / 5088651 , 0.12MB , pdfRoHS Conformiteitsverklaring VG-C DCPH1000-4S / 5088651 , 0.13MB , pdfGoedkeuring VDE-rapport V20-PH , 0.05MB , pdfGoedkeuring DEKRA testprotocol V20-PH , 0.08MB , pdfSelectiehulp Selectiehulp overspanningsbeveiliging , 2.00MB , pdfTechnische informatie Technische Info VG-C/DC-PH1000-4S , 0.10MB , pdf
