Inbouwlasdoos 100
Art.nr. 2003118 | EAN 4012195023715
- Productbeschrijving
-

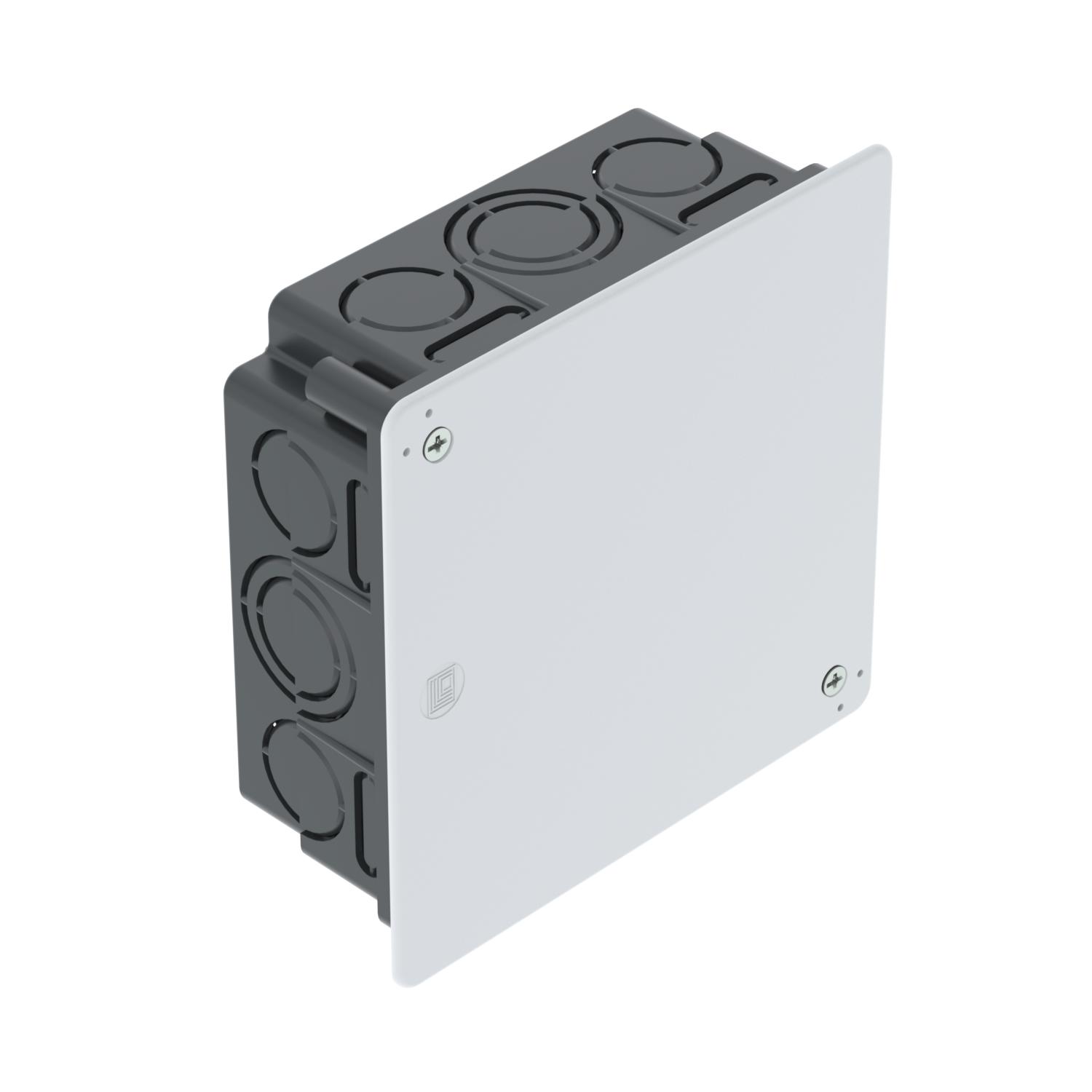

ProductbeschrijvingInbouw- verbindingsdoos voor klemmen, gebruik in metselwerk met een inbouwdiepte van ten minste 45 mm. Met deksel en dekselschroeven (15 mm) Vlakke dekselrand, opgeruwd dekseloppervlak.
• 4 gecombineerde buisdoorvoeren aan de zijkant Ø 28,5 en 21,5 mm
• 8 zijdelingse ingangen Ø 21,5 mm
• 8 zijdelingse ingangen voor platte kabels
• 4 gecombineerde buisdoorvoeren Ø 28,5 en 21,5 mm in de bodem
• 8 ingangen voor platte kabels in de bodem
-
- Technische gegevens
-
Technische gegevens
Aantal invoeren 32 Afm. H 45 mm Beschermingsgraad IP20 Breedte 100 mm CO2-voetafdruk (GWP) van wieg tot poort 0,2339 kg CO2e / 1 Stuk Deksel niet transparant Dekselbevestiging geschroefd Dimensie 100x100x45 Functiebehoud zonder Halogeenvrij nee Hoogte 45 mm Invoer achteraan nee Kleur Zwart Lengte 100 mm Luchtdicht nee Maat A 130 mm Maat B 114 mm Maat L 107 mm Materiaal Polystyreen Met afscherming nee Met nagelklem nee Met schroeven nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale doorsnede min. 6 mm² Nominale spanning 400 V slagvast nee Soort doorvoer behuizing Voorgeperst gat Steunen zonder Type invoer NYM-kabels, datakabels en ribbelbuizen uitrusting van de componente zonder verzegelbaar nee Vloerhoogte min. 47 mm Vorm vierkant - Alle typen
