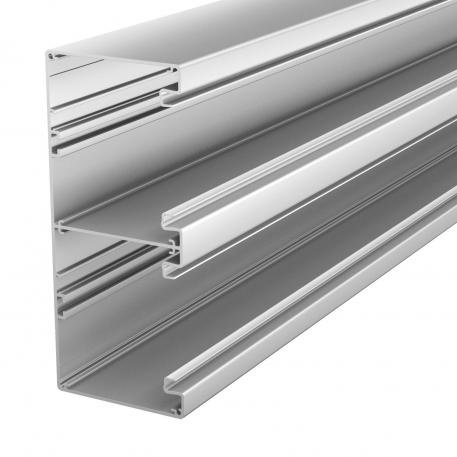

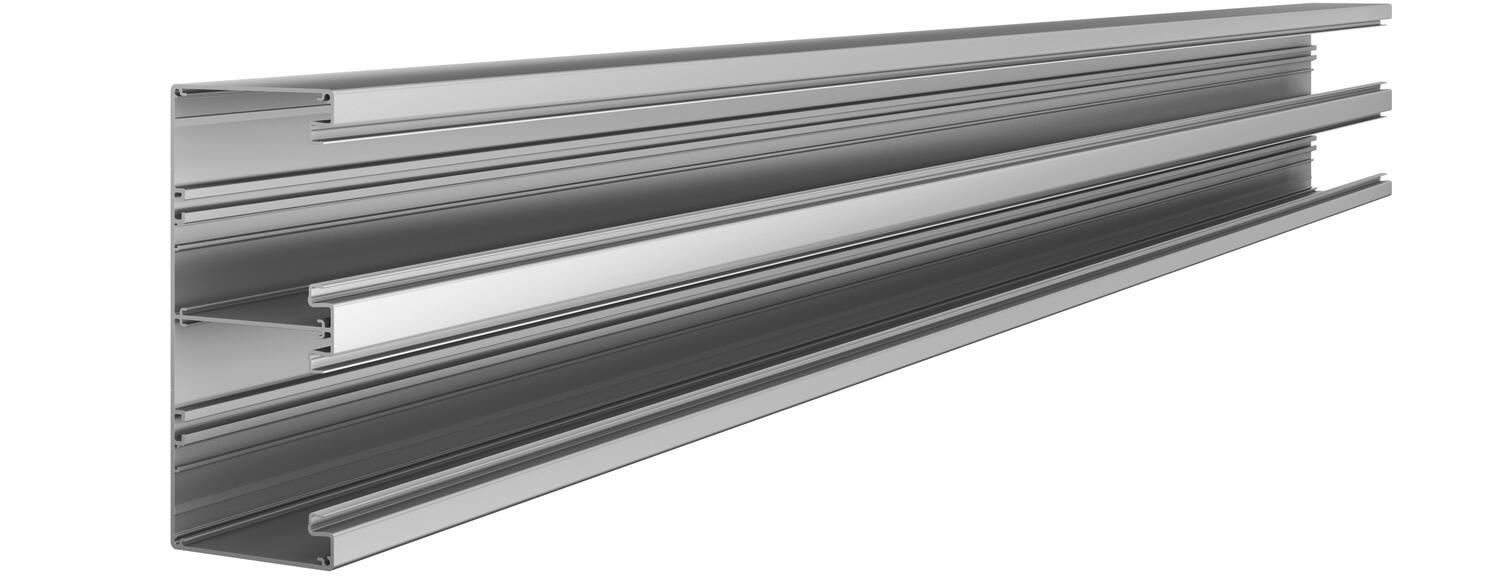

Installatiekanaal Rapid 80, symmetrisch, dubbel, kanaalbreedte 210, kanaalhoogte 90
Art.nr. 6279603 | EAN 4012195769507
- Productbeschrijving
-
ProductbeschrijvingInstallatiekanaal zonder bodemperforatie geschikt voor directe wandmontage of op consoles. Overtollige lengtes tot 6000 mm voor draagprofielen en deksels en andere RAL-kleuren kunnen op aanvraag worden gerealiseerd. De zichtbare vlakken van de gelakte wandgoten zijn voorzien van beschermfolie.
Opmerking: bij wandgoten en hulpstukken van genaodiseerd aluminium zijn door materiaal- en fabricagemethoden kleine kleurverschillen mogelijk die onvermijdelijk zijn (conform DIN 17 611). Als alternatief wordt een poedercoating in de kleur RAL 9006 (wit aluminium) aanbevolen.
De deksel moet afzonderlijk worden besteld. Wij adviseren het gebruik van de kanaalklemmen.
-
- Technische gegevens
-
Technische gegevens
Aantal deksels 2 Aantal insteekbare scheidingswanden 2 Antibacteriële behandeling nee Beschermfolie ja Beschermingsgraad IP30 Beschermingsgraad IK-code IK10 Bodemperforatie zonder bodemperforatie Breedte bovenstuk 2 76,5 mm Deksel meegeleverd nee Dekselbreedte 76,5 mm Dimensie 90x210x2000 Halogeenvrij ja Kabelklem nee Kanaalverbinder nee Kleur aluminium Materiaal aluminium Model rechthoekig ja Montagegat in bodem nee Montagetype van deksels intern Nuttige doorsnede 14688 mm² Oppervlak geanodiseerd symmetrisch ja Temperatuurbereik max. 60 °C Temperatuurbereik min. -25 °C Uitvoering achterwand (binnenzijde) Doorlopend C-profiel Afmetingen
Breedte 210 mm Hoogte 90 mm Lengte 2000 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 48,6872 kg CO2e / 1 Meter CO₂ Footprint (GWP) 48,6872 kg CO₂e Declared Unit (LCA) Meter Declared Unit Quantity (LCA) 1 Onderzoeksdatum CO2-waarde 2025-05-14T00:00:00.000+0200 - Alle typen
-
Systeemtoebehoren
- Downloads
-
Specificatieblad GA-D90210EL / 6279603 , 0.23MB , pdfBrochure Rapid 80 wandkanalen , 2.10MB , pdfEU Conformiteitsverklaring GA-D90210EL / 6279603 , 0.13MB , pdfUK-Conformiteitsverklaring GA-D90210EL / 6279603 , 0.09MB , pdfMontagehandleiding Geräteeinbaukanal Rapid 80® , 4.62MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
Koppeling, GA-KUP90
Inbouwdoos 71GD6, 1-voudig
Apparaatinbouwdoos 71GD7-2, dubbel
Trekontlasting 7ZE
Deksel aluminium
Deksel aluminium 100 mm
Vergrendelingsklem RKV3V

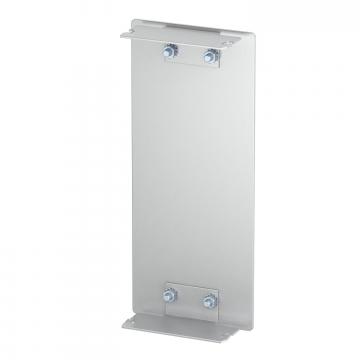

Eindstuk, voor installatiekanaal Rapid 80 type GA-90210
Scheidingsschot GA-TW90

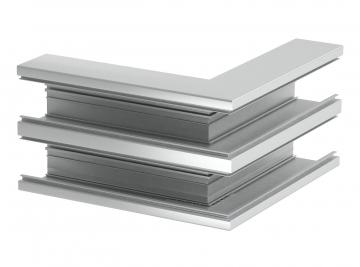

Buitenhoek, symmetrisch, voor installatiekanaal Rapid 80, type GA-D90210
Deksel voor buitenhoek aluminium

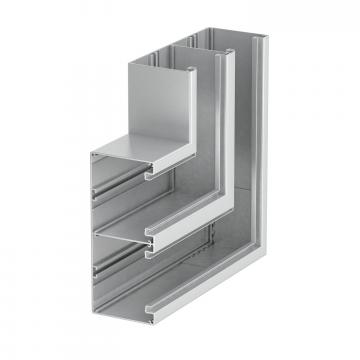

Platte hoek, symmetrisch, voor installatiekanaal Rapid 80 type GA-D90210
Deksel voor platte hoek, aluminium

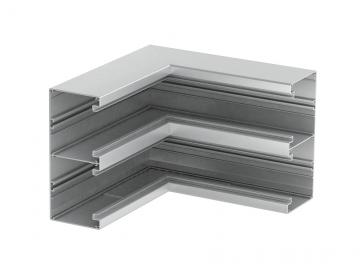

Binnenhoek, symmetrisch voor installatiekanaal Rapid 80, type GA-D90210
