Kabelgoot MKS-Magic® 60 FT 3050 | 100 | 60 | 1 | nee | zink | staal | thermisch verzinkt

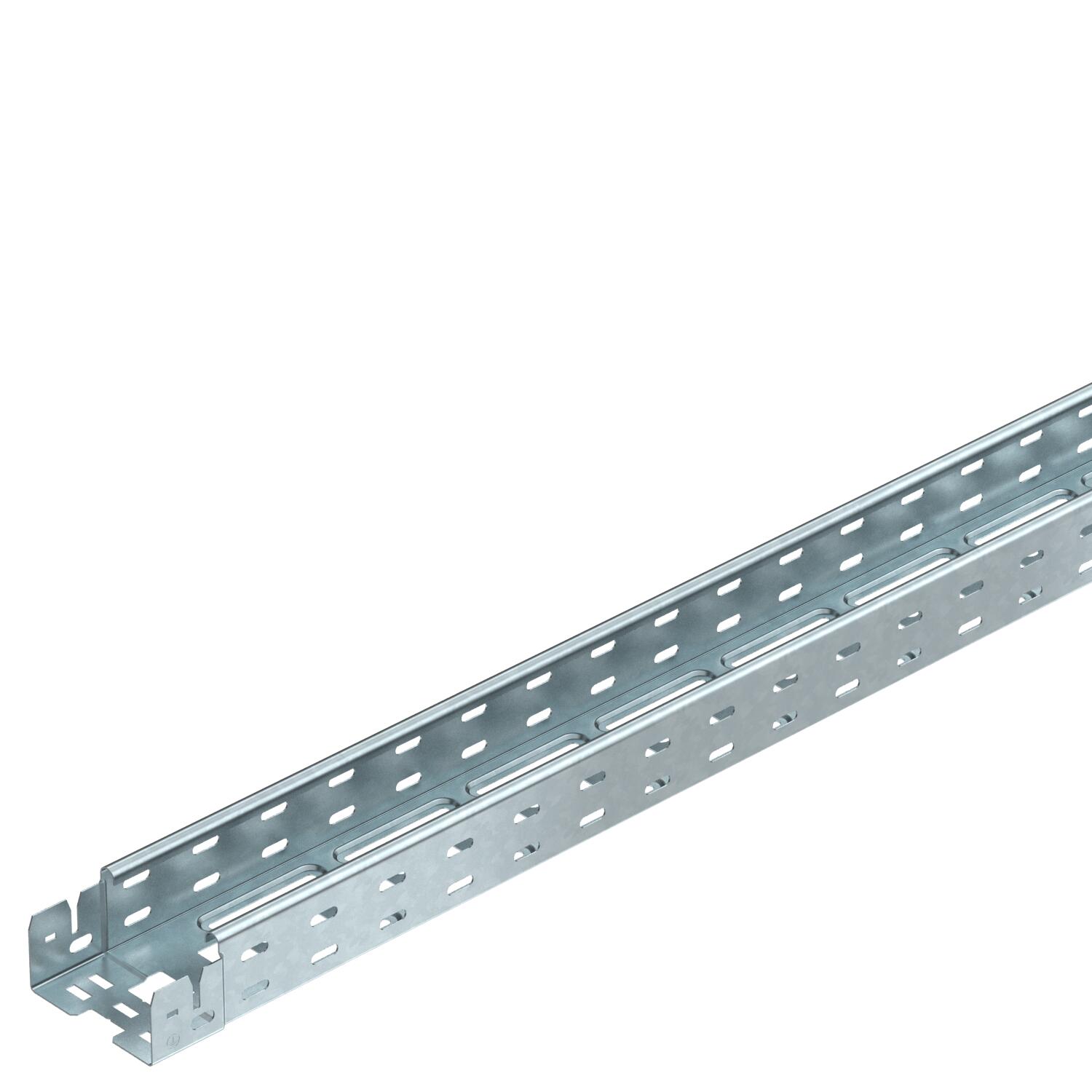

Kabelgoot MKS-Magic® 60 FT

Art.nr. 6059018 | EAN 4012195830023

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	60 mm

Plaatdikte	1 mm

Functiebehoud	nee

Kleur	zink

Materiaal	staal

Oppervlak	thermisch verzinkt

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgoot breedte 200 mm met 30% perforatie, geschikt voor toepassing onder sprinklerinstallaties volgens VdS-richtlijn 2092.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Dimensie	60x100x3050
Effectieve lengte	3000 mm
Element sprinklerinstallatie	ja
Functiebehoud	nee
Kleur	zink
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja

NATO Gatenpatroon	nee
Nuttige doorsnede	5800 mm²
Nuttige doorsnede	58 cm²
Oppervlak	thermisch verzinkt
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Afmetingen

Breedte	100 mm
Hoogte	60 mm
Lengte	3050 mm

Maat B	100 mm
Maat L	30 mm
Maat y	62 mm

Belastingen

Steunafstand 1,5 m	1,6 kN/m
Steunafstand 2,0 m	1,1 kN/m

Steunafstand 2,5 m	0,7 kN/m

CO2-voetafdruk (Product Carbon Footprint)

CO2-voetafdruk (GWP) van wieg tot poort	4,4733 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	4,4733 kg CO₂e
Declared Unit (LCA)	Meter

Declared Unit Quantity (LCA)	1
Onderzoeksdatum CO2-waarde	2025-05-14T00:00:00.000+0200

Technische gegevens

Belastingsdiagram kabelgoot type MKSM 60

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	nee	zink	staal	thermisch verzinkt	6059018	m	6 m
MKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	nee	zink	staal	thermisch verzinkt	6059020	m	6 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	nee	zink	staal	thermisch verzinkt	6059022	m	6 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	nee	zink	staal	thermisch verzinkt	6059025	m	6 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	nee	zink	staal	thermisch verzinkt	6059027	m	6 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nee	zink	staal	thermisch verzinkt	6059029	m	6 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nee	zink	staal	thermisch verzinkt	6059032	m	6 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaatset Magic DD	KTSMV 610 DD	6068936	Stuks	1 Stuks
Deksel met draaigrendel FT	DRL 100 FT	6051340	m	6 m
45° bocht 60 FT	RB 45 610 FT	6036130	Stuks	1 Stuks
90°-bocht 60 FT	RB 90 610 FT	6036590	Stuks	1 Stuks
Bocht hoek verstelbaar 60 FT	RB W 610 FT	6037120	Stuks	1 Stuks
Aanbouw T-stuk 60 FT	RAA 610 FT	6042211	Stuks	1 Stuks
T-stuk 60 FT	RT 610 FT	6038130	Stuks	1 Stuks
Kruisstuk 60 FT	RK 610 FT	7027411	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 100 DD	6052703	m	6 m
Scheidingsschot 60 DD	TSG 60 DD	6062327	m	3 m
