Let op: Dit artikel staat op uitloop.
U kunt het vervangende artikel hier vinden: 6059312 / Kabelgoot MKS-Magic® 85 ongeperforeerd FS

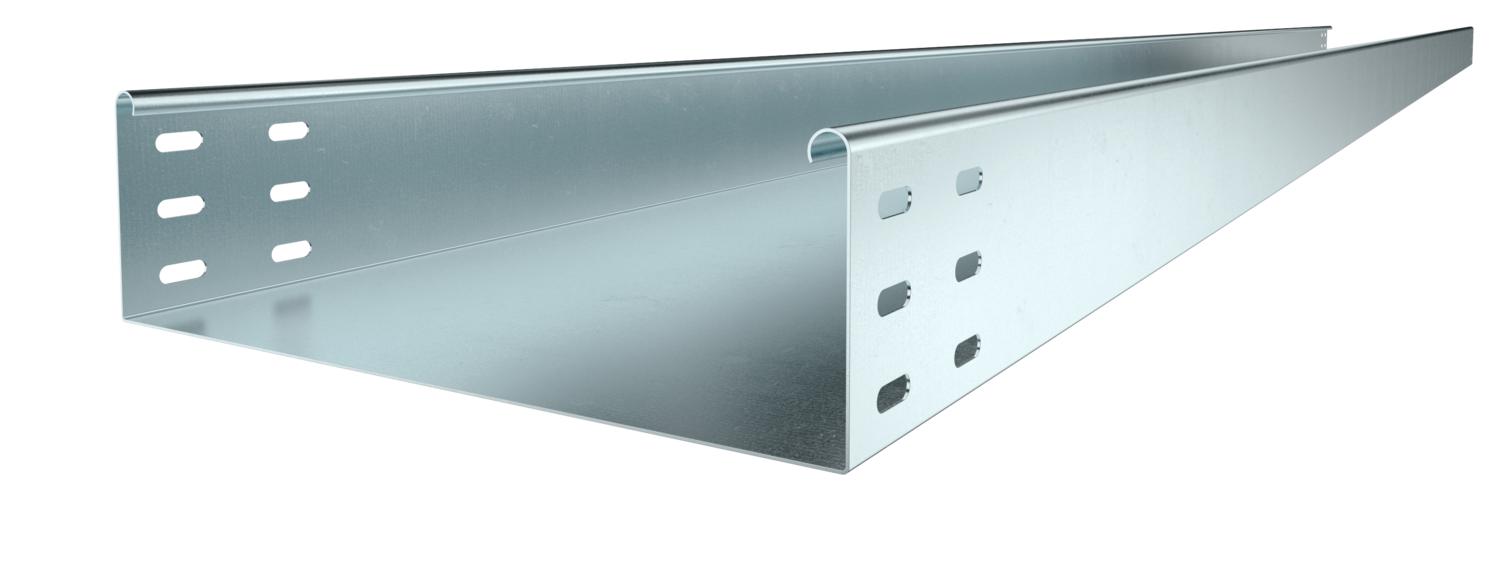

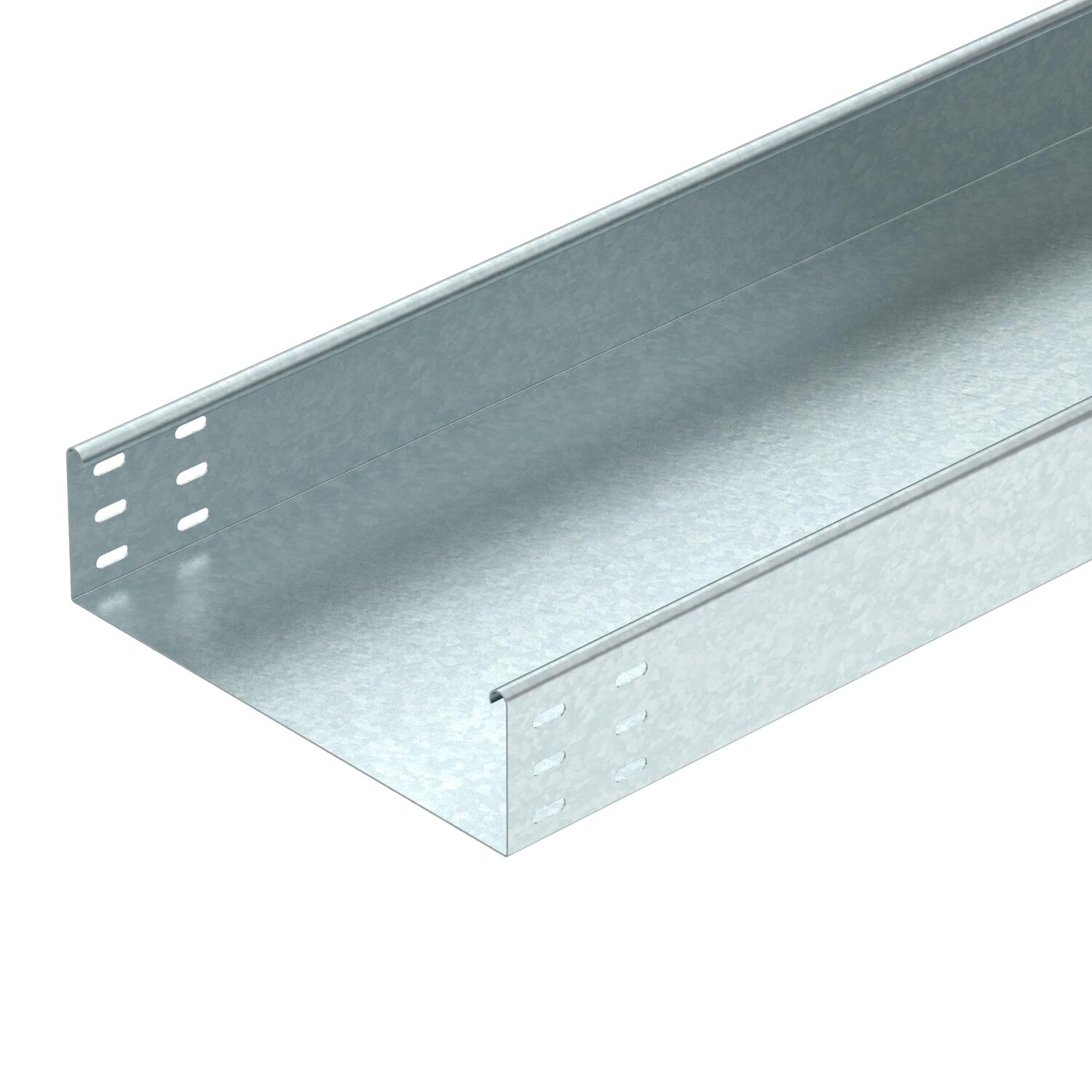

Kabelgoot MKSU 85 FS
Art.nr. 6063314 | EAN 4012195756217
- Productbeschrijving
-
ProductbeschrijvingMSKU 85 = Kabelgootsysteem met zijhoogte 85 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Including connector, type RLVL 85.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 85x200 Belastingstesttype conform IEC 61537 Type II Breedte 200 mm CO2-voetafdruk (GWP) van wieg tot poort 7,1452 kg CO₂e / 1 Meter Dimensie 85x200x3000 Functiebehoud nee Hoogte 85 mm Kleur zink Lengte 3000 mm Maat B 200 mm Materiaal staal Met bovenstuk nee Montagegat in bodem nee NATO Gatenpatroon nee Nuttige doorsnede 18600 mm² Nuttige doorsnede 186 cm² Oppervlak bandverzinkt Plaatdikte 1 mm Roestvast staal, gebeitst nee Steunafstand 1,5 m 1,75 kN/m Steunafstand 1,75 m 1,4 kN/m Steunafstand 2,0 m 1,1 kN/m Steunafstand 2,5 m 0,5 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie nee Technische gegevens
Belastingsdiagram kabelgoot type MKSU 85
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder FS
RLVL 85 FS 6067123 10 Stuks
Voegplaat FS
SSLB 200 FS 7070213 20 Stuks
45°-bocht 85 FS
RB 45 820 FS 6036202 1 Stuks
90°-bocht 85 FS
RB 90 820 FS 6036702 1 Stuks
Bocht hoek verstelbaar 85 FS
RB W 820 FS 6037202 1 Stuks
Aanbouw-aftakstuk 85 FS
RAA 820 FS 6042133 1 Stuks
T-stuk 85 FS
RT 820 FS 6038212 1 Stuks
Kruising 85 FS
RK 820 FS 7027333 1 Stuks
Deksel met draaigrendel FS
DRL 200 FS 6052207 6 m
Scheidingsschot 85 FS
TSG 85 FS 6062114 3 m
90° bocht 85 FS
RB 90 820 FS 7001789 1 Stuks - Downloads
-
Specificatieblad MKSU 820 FS / 6063314 , 0.50MB , pdfCatalogus Kabeldraagsystemen , 28.75MB , pdfEU Conformiteitsverklaring MKSU 820 FS / 6063314 , 0.12MB , pdfUK-Conformiteitsverklaring MKSU 820 FS / 6063314 , 0.09MB , pdfMilieuproductdeclaratie (EPD) MKSU 820 FS / 6063314 , 1.48MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
