Kabelgoot SKS-Magic® 60 A2 3050 | 300 | 60 | 1,5 | nee | roestvrij staal | Roestvast staal 1.4301 | blank, nabehandeld

Kabelgoot SKS-Magic® 60 A2

Art.nr. 6059496 | EAN 4012195832782

Art.nr. / Type

Lengte	3050 mm

Breedte

Hoogte	60 mm

Plaatdikte	1,5 mm

Functiebehoud	nee

Kleur	roestvrij staal

Materiaal	Roestvast staal 1.4301

Oppervlak	blank, nabehandeld

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgoot breedte 200 mm met 30% perforatie, geschikt voor toepassing onder sprinklerinstallaties volgens VdS-richtlijn 2092.

De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537	Type II
Dimensie	60x300x3050
Element sprinklerinstallatie	ja
Functiebehoud	nee
Kleur	roestvrij staal
Magnetische afschermingsdemping met deksel	50 dB
Magnetische afschermingsdemping zonder deksel	20 dB
Materiaal	Roestvast staal 1.4301
Met bovenstuk	nee
Montagegat in bodem	ja

NATO Gatenpatroon	nee
Nuttige doorsnede	178 cm²
Nuttige doorsnede	17800 mm²
Oppervlak	blank, nabehandeld
Plaatdikte	1,5 mm
Roestvast staal, gebeitst	nee
Type verbinder kabeldraagsysteem	Klikbevestiging
Uitvoering verbinder	geïntegreerde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Afmetingen

Breedte	300 mm
Hoogte	60 mm
Lengte	3050 mm
Maat B	300 mm

Maat L	180 mm
Maat x	196 mm
Maat y	262 mm

Belastingen

Steunafstand 1,5 m	2,7 kN/m
Steunafstand 2,0 m	2,1 kN/m

Steunafstand 2,5 m	1,47 kN/m
Steunafstand 3,0 m	0,8 kN/m

CO2-voetafdruk (Product Carbon Footprint)

CO2-voetafdruk (GWP) van wieg tot poort	25,5493 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	25,5493 kg CO₂e
Declared Unit (LCA)	Meter

Declared Unit Quantity (LCA)	1
Onderzoeksdatum CO2-waarde	2025-05-14T00:00:00.000+0200

Technische gegevens

Belastingsdiagram kabelgoot type SKSM 60

Alle typen

Alle typen

Type	Lengte	Breedte	Hoogte	Plaatdikte	Functiebehoud	Kleur	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKSM 610 A2	3050 mm	100 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4301	blank, nabehandeld	6059490	m	3 m
SKSM 620 A2	3050 mm	200 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4301	blank, nabehandeld	6059494	m	3 m
SKSM 630 A2	3050 mm	300 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4301	blank, nabehandeld	6059496	m	3 m
SKSM 640 A2	3050 mm	400 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4301	blank, nabehandeld	6059498	m	3 m
SKSM 650 A2	3050 mm	500 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4301	blank, nabehandeld	6059500	m	3 m
SKSM 660 A2	3050 mm	600 mm	60 mm	1,5 mm	nee	roestvrij staal	Roestvast staal 1.4301	blank, nabehandeld	6059502	m	3 m

Toebehoren

Systeemtoebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE

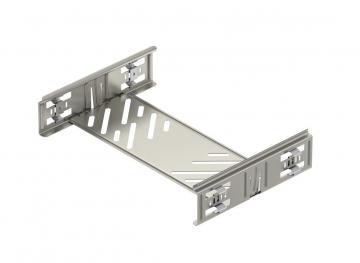

Koppelplaatset Magic A2	KTSMV 630 A2	6068964	Stuks	1 Stuks

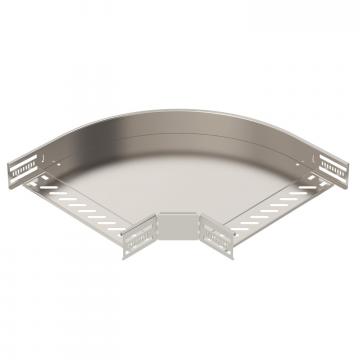

90°-bocht 60 A2	RB 90 630 A2	6036626	Stuks	1 Stuks

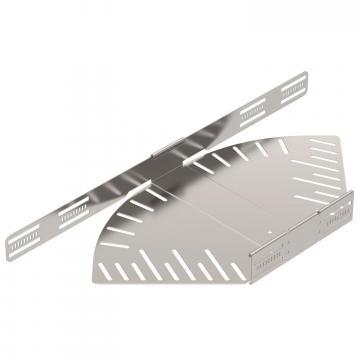

Bocht hoek verstelbaar 60 A2	RB W 630 A2	6037156	Stuks	1 Stuks

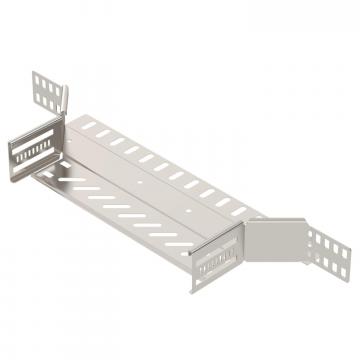

Aanbouw T-stuk 60 A2	RAA 630 A2	6042318	Stuks	1 Stuks

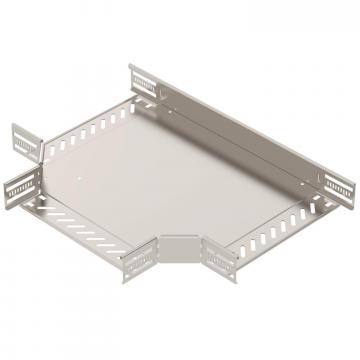

T-stuk 60 A2	RT 630 A2	6038164	Stuks	1 Stuks

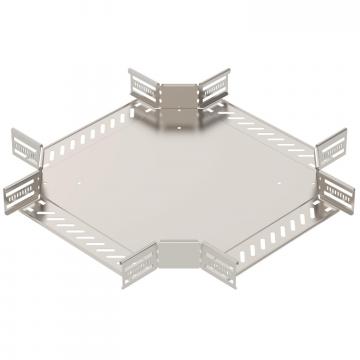

Kruising 60 A2	RK 630 A2	7027505	Stuks	1 Stuks
Deksel met draaigrendel A2	DRL 300 A2	6052908	m	3 m
Scheidingsschot 60 A2	TSG 60 A2	6062084	m	3 m
