Kabelladder LG 60, 6 m VS FS
Art.nr. 6208636 | EAN 4012195064305
- Productbeschrijving
-

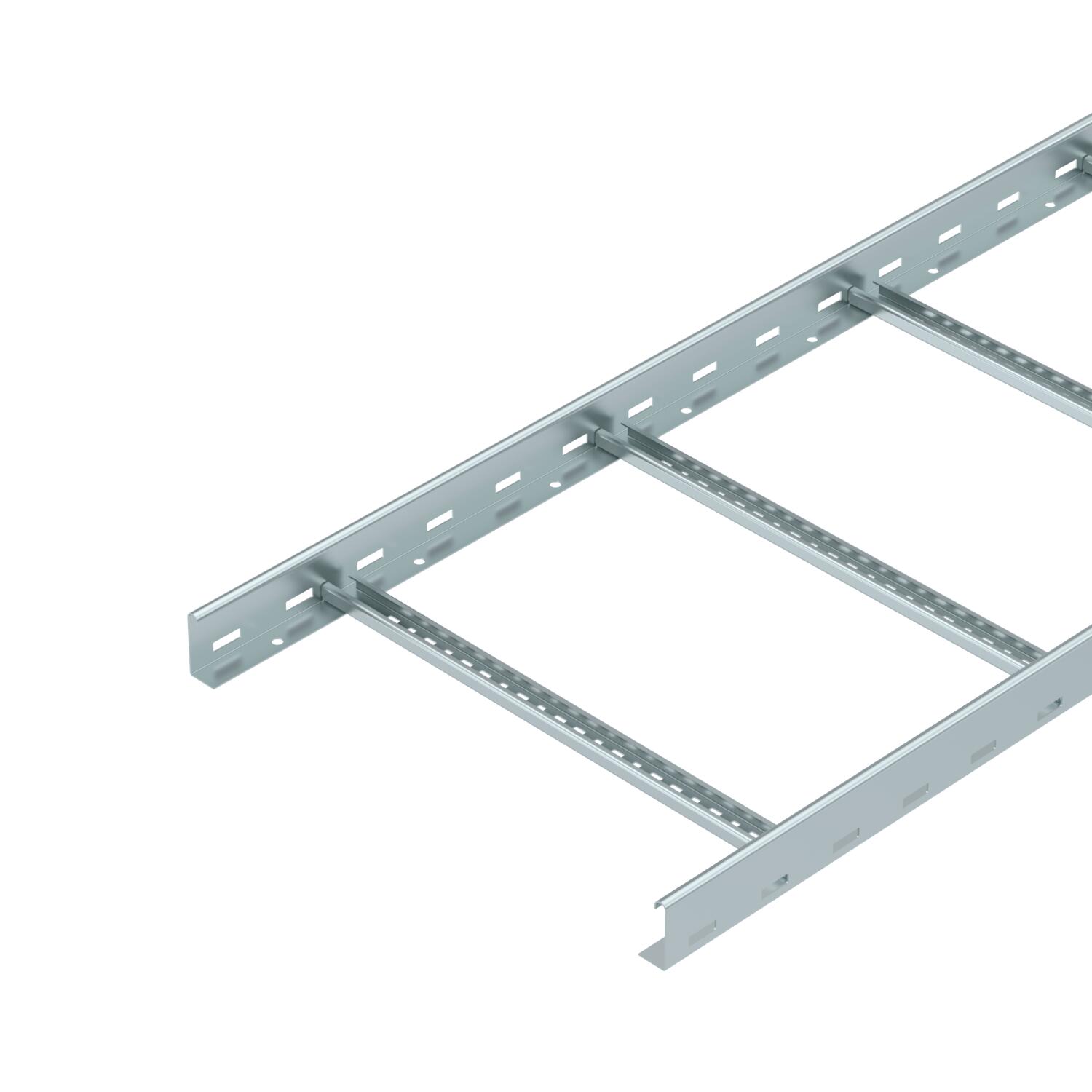

ProductbeschrijvingKabelladder met geperforeerde zijwanden, zijhoogte 60 mm, met vastgeklonken, naar boven toe geopende C-profielsporten (uitvoering VS).
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
De kabelladder wordt in samengevouwen toestand geleverd.
Kabels kunnen worden geïnstalleerd met de juiste klem type 2056.
De kabelladders met een breedte van 200 mm tot 400 mm zijn ook toegestaan voor verticale installatie als verticale ladders in systemen met elektrisch functiebehoud volgens DIN 4102 deel 12. Kabels kunnen met de voor het functiebehoud toegelaten beugelklem type 2056 M worden gemonteerd.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 60x500x6000 Bevestiging van de sport blind geklonken Breedte 500 mm CO2-voetafdruk (GWP) van wieg tot poort 8,0761 kg CO2e / 1 Meter Dimensie 60x500x6000 Functiebehoud nee Hoogte 60 mm Kleur zink Lengte 6000 mm Maat B 500 mm Materiaal staal Nuttige doorsnede 248 cm² Nuttige doorsnede 24800 mm² Oppervlak bandverzinkt Plaatdikte 1,5 mm Roestvast staal, gebeitst nee Sleufmaat sport 16,50 Sportafstand 300 mm Steunafstand 1,5 m 3,1 kN/m Steunafstand 2,0 m 2,25 kN/m Steunafstand 2,5 m 1,5 kN/m Steunafstand 3,0 m 1,1 kN/m Steunafstand 3,5 m 0,75 kN/m Steunafstand 4,0 m 0,45 kN/m Steunafstand 4,5 m 0,3 kN/m Steunafstand 5,0 m 0,15 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Vlak profiel Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelladder LG 60 VS
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Deksel met draaigrendel FS
DRL 500 FS 6052509 6 m Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot A2
KS KL A2 6062284 30 Stuks
Koppelplaat FS
LVG 60 FS 6208840 10 Stuks
Beschermkap 60
SKH 60 OR 6222537 40 Paar
Multifunctionele verbinder FS
LMFV 650 FS 6225716 1 Stuks - Downloads
-
Specificatieblad LG 650 VS 6 FS / 6208636 , 0.23MB , pdfRichtlijn KTS cable tray systems , 1.61MB , pdfCatalogus Cable support systems , 54.52MB , pdfEU Conformiteitsverklaring LG 650 VS 6 FS / 6208636 , 0.12MB , pdfUK-Conformiteitsverklaring LG 650 VS 6 FS / 6208636 , 0.09MB , pdfREACH Conformiteitsverklaring LG 650 VS 6 FS / 6208636 , 0.12MB , pdfRoHS Conformiteitsverklaring LG 650 VS 6 FS / 6208636 , 0.12MB , pdfMilieuproductdeclaratie (EPD) LG 650 VS 6 FS / 6208636 , 1.48MB , pdfMontagehandleiding Montagehandleiding kabelladdersystemen , 6.45MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
