Miniverdeler 3 deeleenheden, met klemmenstrook, polycarbonaat 191 | 151 | 126 | Stek

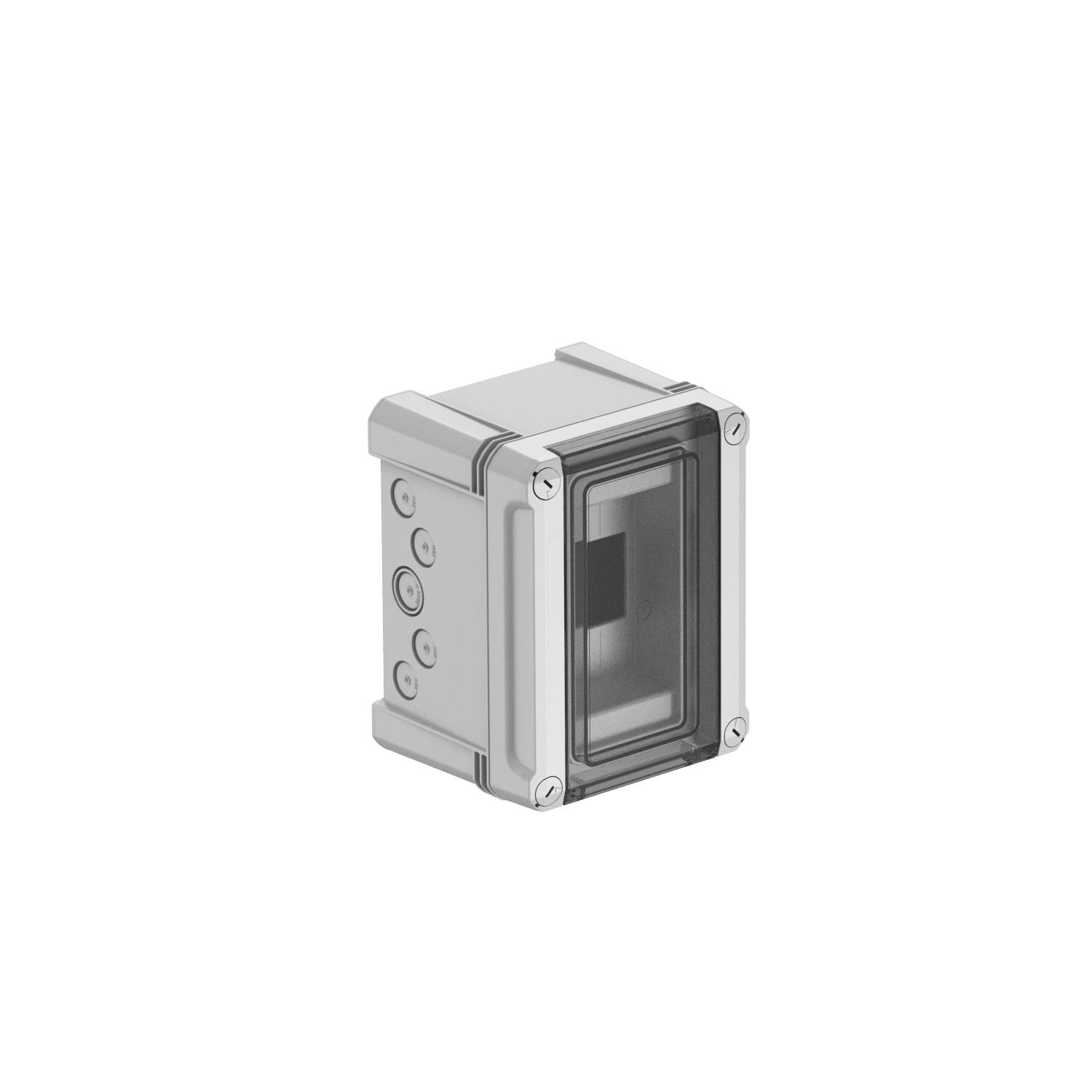

Miniverdeler 3 deeleenheden, met klemmenstrook, polycarbonaat

Art.nr. 2008840 | EAN 4012196465743

Art.nr. / Type	2008840 / SDB 03 PC

Lengte	191 mm

Breedte	151 mm

Hoogte	126 mm

Klemmenstrook	Stek

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Miniverdeler met klemmenstrook voor opbouwmontage, voor de stroomverdeling binnen en buiten, conform NEN-EN 439-3. Met voorgemonteerde 35 mm DIN-rail. Beschermingsklasse IP66 en beschermingsgraad IK06. Transparante deksel om vast te schroeven, met uitsparing.

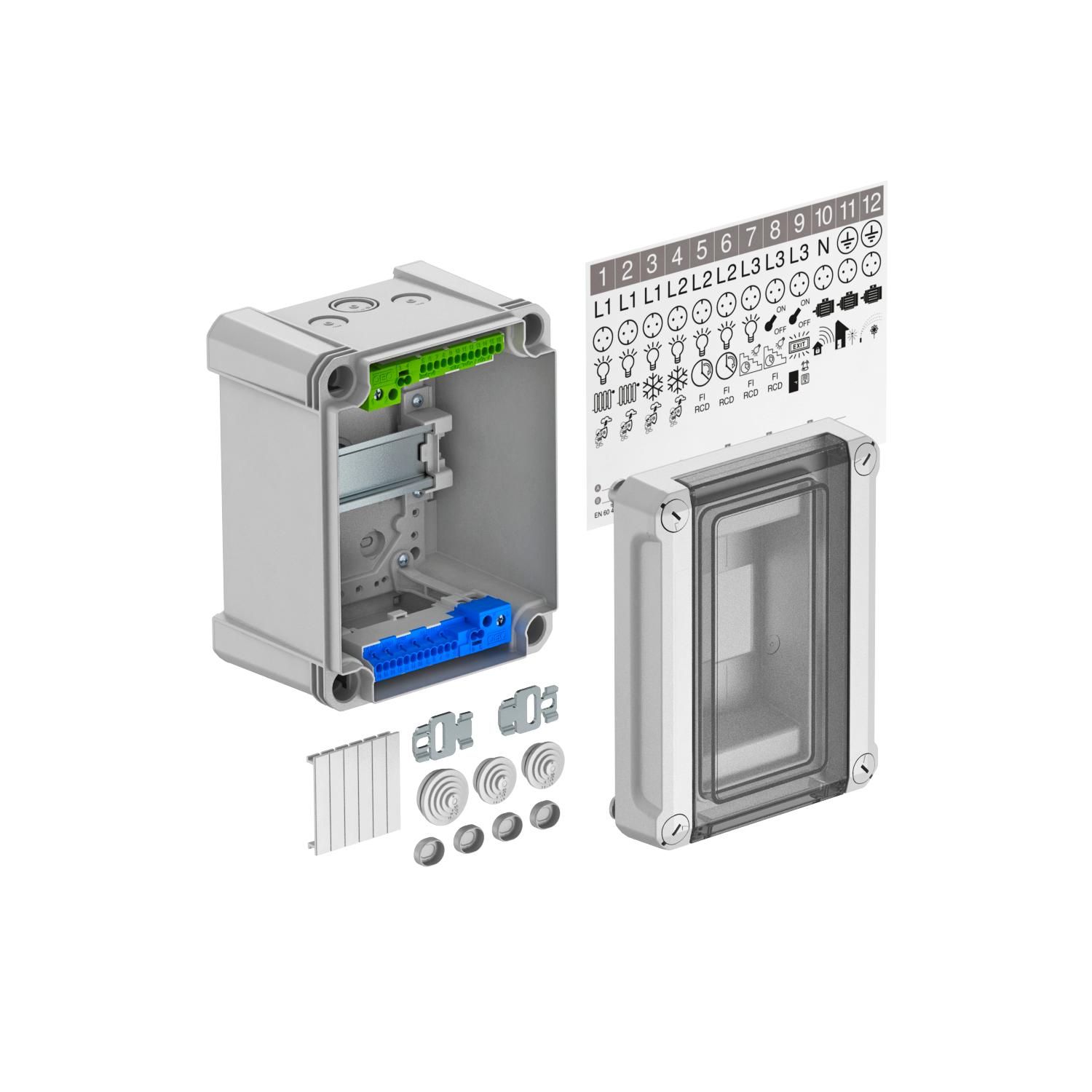

- Geïsoleerd voor maximaal 3 deeleenheden - Klemstrokenset bestaande uit: elk één PE/N klem (1x25 mm² en 1x16 mm² schroefklemmenstrook, 2x4 mm² en 12x2,5 mm² steekklemmen), mini-DIN-rail, montagehandleiding en bevestigingsset
- Identificatieplaatjes voor aangesloten verbruikers
- 2 elastische kabel- en leidinginvoeren Ø 20 mm voor kabeldiameter 0-17 mm
- 1 elastische kabel- en leidinginvoer Ø 25 mm voor kabeldiameter 0-22 mm
- Elk 2 uitbreekopeningen Ø 20 mm boven en onder
- Elk 1 gecombineerde uitbreekopening Ø 20/25 mm boven en onder
- 4 schroefdekseldoppen
- 2 roestvaststalen externe bevestigingen
- Afdekstroken voor ongebruikte deeleenheden
Geschikt voor binnen- en buitenmontage;
VDE-getest volgens DIN EN 61439;
Toebehoren:
· Klemrailset bestaande uit: telkens één PE/N-klem (1x25 mm² en 1x16 mm² schroefklemmen, 2x4 mm² en 12x2,5 mm² insteekklemmen), mini DIN-rail, montagehandleiding en bevestigingsset
· zelfklevende pictogrammen om de installatie te identificeren;
· Twee flexibele kabelinvoeren Ø20mm voor kabeldiameters 0-17mm
· Een flexibele kabelinvoer Ø25mm voor kabeldiameters 0-22mm
· Twee roestvrijstalen externe bevestigingen
· Afdeklijsten voor het afsluiten van ongebruikte deeleenheden

Nom. stroom 40 A
Verliesvermogen bij 40K 17 W
Nom. spanning Un: 400 V
Nom. bedrijfsspanning Ue: 400 V
Piekstroombestendigheid cat.III Uimp: 4 kV

Opbouwverdeelkast volledig geïsoleerd voor max. 3 modules. Aan de bovenzijde en onderzijde telkens 3 uitbreekopeningen (2x Ø20 en 1x Ø20/25) incl. voorgemonteerde 35 mm DIN-rail. De vier meegeleverde schroefafdekdoppen voorkomen een ongewilde "spanningsspreiding".

Technische gegevens

Technische gegevens

Aanbouwmogelijkheid	ja
Aantal series	1
Beschermingsgraad	IP66
Beschermingsgraad IK-code	IK08
Breedte in deeleenheden	3
Dimensie	150x190x125
DIN-rail	ja
EMC-uitvoering	nee
Klemmenstrook	Stek
Kleur	lichtgrijs; RAL 7035

Materiaal	Polycarbonaat
Met montageplaat	nee
Met slot	nee
Montagetype installatie miniverdeler	Opbouw
Nominale spanning	400 V
Nominale stroom	40 A
Soort afdekking	Deksel
Transparante deksel	ja
Uitvoering deksel miniverdeler	Met uitsparing
