Miniverdeler 5 deeleenheden, met klemmenstrook, polycarbonaat 191 | 151 | 126 | Stek

Miniverdeler 5 deeleenheden, met klemmenstrook, polycarbonaat

Art.nr. 2008844 | EAN 4012196465750

Art.nr. / Type	2008844 / SDB 05 PC

Lengte	191 mm

Breedte	151 mm

Hoogte	126 mm

Klemmenstrook	Stek

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Miniverdeler met klemmenstrook voor opbouwmontage, voor de stroomverdeling binnen en buiten, conform NEN-EN 439-3. Met voorgemonteerde 35 mm DIN-rail. Beschermingsklasse IP66 en beschermingsgraad IK06. Transparante deksel om vast te schroeven, met uitsparing.
- Geïsoleerd voor maximaal 5 deeleenheden - Klemstrokenset bestaande uit: elk één PE/N klem (1x25 mm² en 1x16 mm² schroefklemmenstrook, 2x4 mm² en 12x2,5 mm² steekklemmen), mini-DIN-rail, montagehandleiding en bevestigingsset - Identificatieplaatjes voor aangesloten verbruikers
- 4 elastische kabel- en leidinginvoeren Ø 20 mm voor kabeldiameter 0-17 mm
- 1 elastische kabel- en leidinginvoer Ø 25 mm voor kabeldiameter 0-22 mm
- Elk 4 uitbreekopeningen Ø 20 mm boven en onder
- Elk 1 gecombineerde uitbreekopening Ø 20/25 mm boven en onder
- 4 schroefdekseldoppen
- 2 roestvaststalen externe bevestigingen
- Afdekstroken voor ongebruikte deeleenheden
Geschikt voor de montage in binnen- en buitenopstelling;
VDE-getest volgens DIN EN 61439;

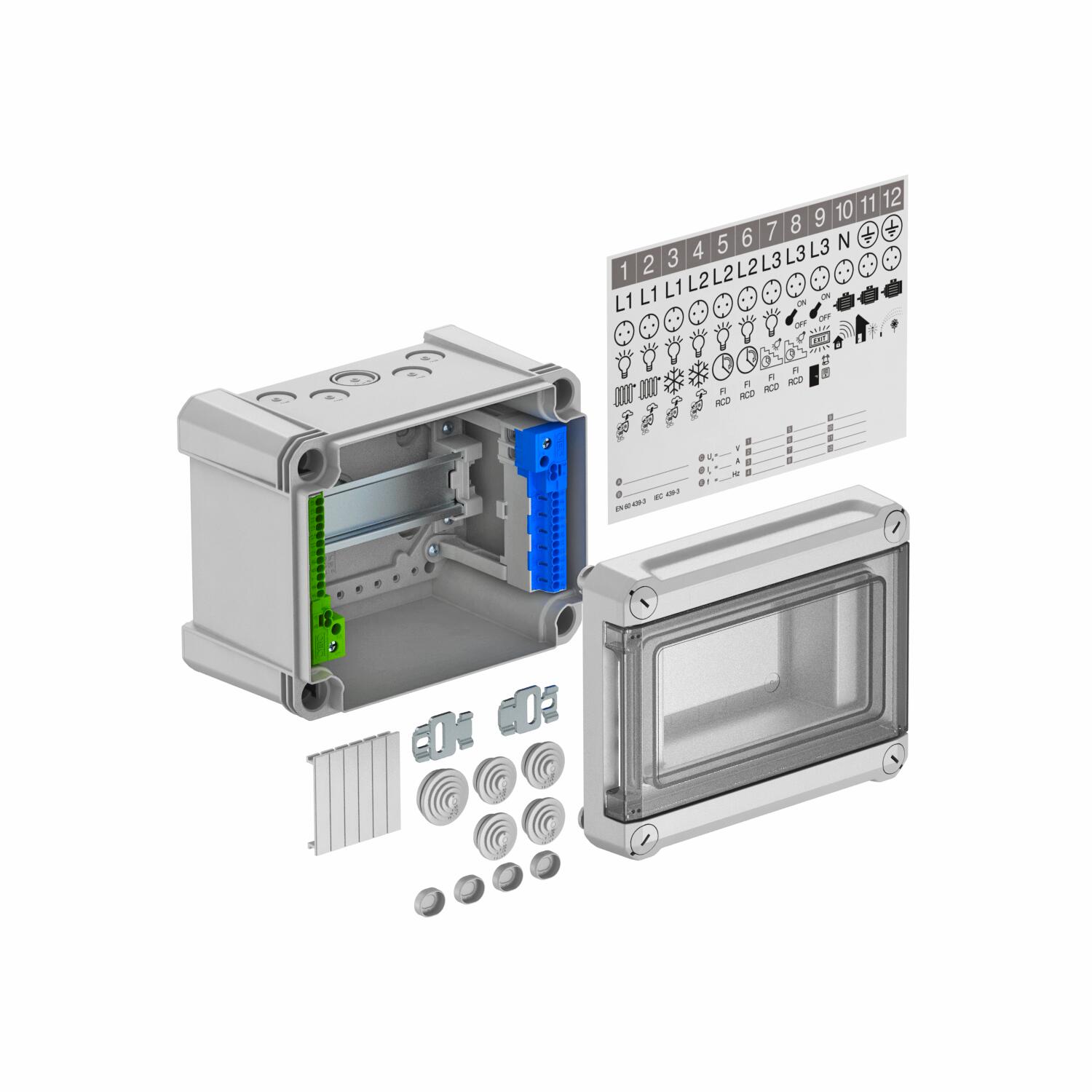

Toebehoren:
· Klemrailset bestaande uit: telkens één PE/N klem (1 x25 mm² en 1x16 mm² schroefklemmen; 2x4 mm² en 12x2,5 mm² steekklemmen), mini-DIN-rail, montagehandleiding en bevestigingsset
· Zelfklevende pictogrammen voor markering van de installatie;
· Vier flexibele kabelinvoeren Ø 20 mm voor kabeldiameter 0-17 mm
· Een flexibele kabelinvoer Ø 25 mm voor kabeldiameter 0-22 mm
· Twee roestvaststalen buitenbevestigingen
· Afdekstroken voor afsluiten van ongebruikte deeleenheden
Nom. stroom 40 A
Verliesvermogen bij 40K 19 W

Opbouwverdeelkast volledig geïsoleerd voor max. 5 modules. Aan de boven- en onderkant 5 uitbreekopeningen (4x Ø20 en 1x Ø20 / 25) incl. Voorgemonteerde 35 mm DIN-rail. De vier meegeleverde schroefafdekdoppen voorkomen een ongewilde "spanningsspreiding".

Technische gegevens

Technische gegevens

Aanbouwmogelijkheid	ja
Aantal series	1
Beschermingsgraad	IP66
Beschermingsgraad IK-code	IK08
Breedte	151 mm
Breedte in deeleenheden	5
CO2-voetafdruk (GWP) van wieg tot poort	3,8802 kg CO2e / 1 Stuk
Dimensie	190x150x125
DIN-rail	ja
EMC-uitvoering	nee
Hoogte	126 mm
Klemmenstrook	Stek

Kleur	lichtgrijs; RAL 7035
Lengte	191 mm
Materiaal	Polycarbonaat
Met montageplaat	nee
Met slot	nee
Montagetype installatie miniverdeler	Opbouw
Nominale spanning	400 V
Nominale stroom	40 A
Soort afdekking	Deksel
Transparante deksel	ja
Uitvoering deksel miniverdeler	Met uitsparing
