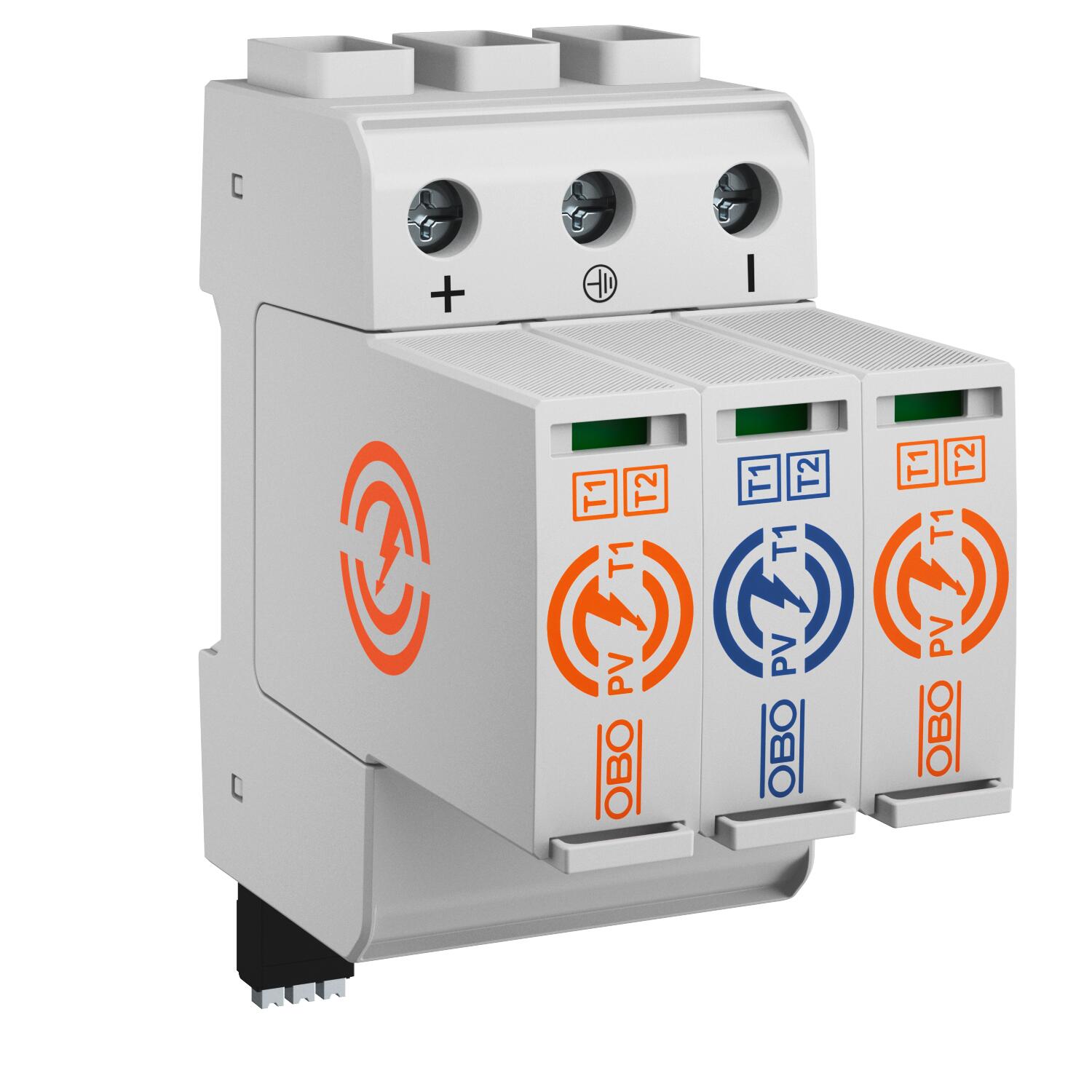

PV combination arrester 1,100 V with remote signalling

Overige | IP20

PV combination arrester 1,100 V with remote signalling

Art.nr. 5094258 | EAN 4012197504038

Art.nr. / Type

Uitvoering van de polen	Overige

Beschermingsgraad	IP20

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

Combination arrester, type 1+2, for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• Including a potential-free changeover contact for remote signalling

Technische gegevens

Aansluitmogelijkheden

Aansluitdoorsnede FM-klemmen max.	1,5 mm²
Aansluitdoorsnede FM-klemmen max.	16 AWG
Aansluitdoorsnede FM-klemmen min.	23 AWG
Aansluitdoorsnede FM-klemmen min.	0,25 mm²
Aanspreektijd	<25 ns
Aantal polen	3
Aderdoorsnede flexibel (soepel) max.	25 mm²
Aderdoorsnede flexibel (soepel) max.	4 AWG
Aderdoorsnede flexibel (soepel) min.	1,5 mm²
Aderdoorsnede flexibel (soepel) min.	16 AWG
Afleidstroom (8/20 µs) [totaal]	50 kA
Afstandssignalisatie	ja
Beschermingsgraad	IP20
Bliksempiekstroom (10/350 μs)	6,25 kA
Bliksempiekstroom (10/350) [totaal]	12,5 kA

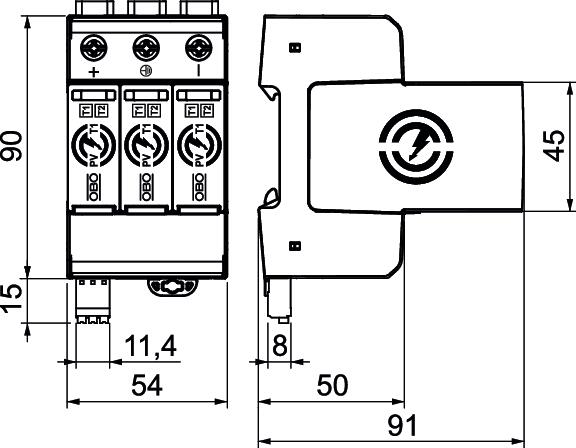

Breedte	54 mm
Dimensie	1100V DC
Doorsnede geleider vast (een-/meeraderig) max.	35 mm²
Doorsnede geleider vast (een-/meeraderig) max.	2 AWG
Doorsnede geleider vast (een-/meeraderig) min.	1,5 mm²
Doorsnede geleider vast (een-/meeraderig) min.	16 AWG
Draaimoment	4,5 Nm
FM-contacten	Wisselaar
Geïntegreerde voorzekering	nee
Geschikt voor gebruik buiten	nee
Hoogte	110 mm
Lengte	91 mm
LPZ	0→2
Luchtvochtigheid max.	95 %

Luchtvochtigheid min.	5 %
Max. netzijdige overstroombeveiliging	160
Max. PV-spanning	1100 V
Maximale afleidstootstroom (8/20 μs)	40 kA
Maximale continuspanning DC	1100 V
Maximale voorverzekering	160 A
Montagetype	DIN-rail 35 mm
Netvorm	DC
Netvorm DC	ja
Netvorm IT	nee
Netvorm overig	nee
Netvorm TN	nee
Netvorm TN-C	nee
Netvorm TN-C-S	nee
Netvorm TN-S	nee
Netvorm TT	nee
Nominale afleidstootstroom (8/20 μs)	30 kA
Nominale afleidstootstroom (8/20 μs) [L-N]	30 kA
OBO_Nominale belastingsstroom (in-/uitgangsklem)	50 A
Schakelvermogen AC	250 V; 1,0 A / 125 V; 1,0 A
Schakelvermogen DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Signalering op het apparaat	optisch
SPD conform NEN-EN-IEC 61643-1	klasse I+II
SPD volgens EN 61643-11	Type 1 + 2
Temperatuurbereik max.	85 °C
Temperatuurbereik min.	-40 °C
Uitvoering	3-pole for PV systems
Uitvoering van de polen	Overige
