PV-systeemoplossing type 2 met MC4-stekker en scheidingsschakelaar voor WR met 1 MPP-tracker, 1000 V DC IP66

PV-systeemoplossing type 2 met MC4-stekker en scheidingsschakelaar voor WR met 1 MPP-tracker, 1000 V DC

Art.nr. 5088501 | EAN 4012196792207

Art.nr. / Type

Beschermingsgraad	IP66

Vind een distrubutiepartner

Heb je hulp nodig?

Productbeschrijving

Productbeschrijving

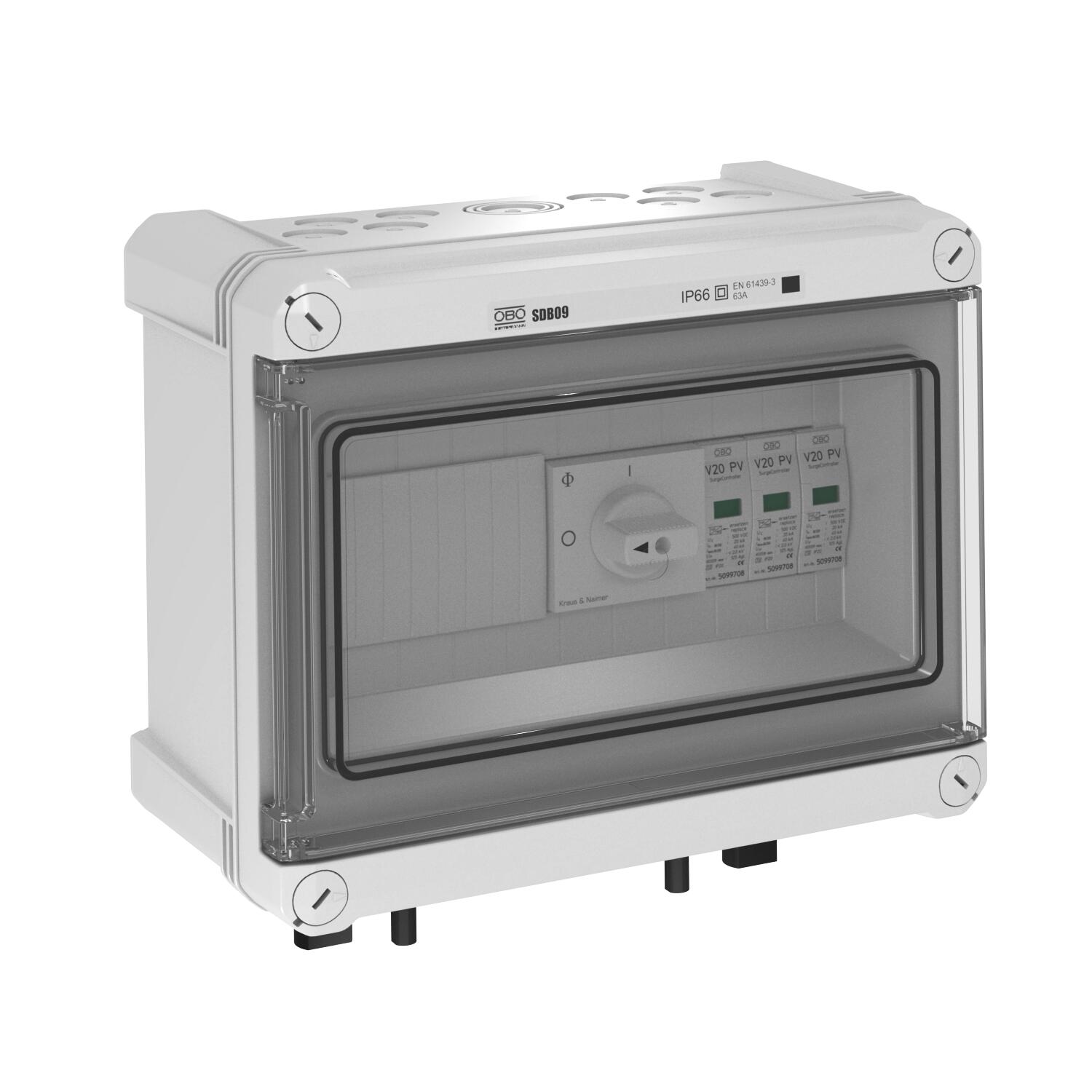

Systeemoplossing type 2 met MC4-stekker en scheidingsschakelaar voor WR met 1 MPP-tracker, 1000 V DC

• Varistor-afleider, steekbaar met scheidingsinrichting en storingsbestendige Y-schakeling conform VDE 0100-712 (50539-12)
• Lager DC-beveiligingsniveau: < 4,0 kV (Uoc max = 1000 V DC met V20-C/0-500PV)
• Scheidingsschakelaar (1000 V; 8A) voor veilige afschakeling van de DC-circuitleiding
• Een PV-circuitingang (MC4-stekker) op een MPP-ingang, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP66), UV-bestendig voor buitentoepassing.

Voor DC-beveiliging van de omvormer van fotovoltaische installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!

Technische gegevens

Technische gegevens

Aanspreektijd	<25 ns
Aantal ingangen	1
Aantal leidinginvoeren	4
Aantal string-ingangen	1
Afstandssignalisatie	nee
Bedrijfstemperatuur max.	80 °C
Bedrijfstemperatuur min.	-40 °C
Beschermingsgraad	IP66
Beschermingsgraad IK-code	IK08
CO2-voetafdruk (GWP) van wieg tot poort	8,7932 kg CO2e / 1 Stuk

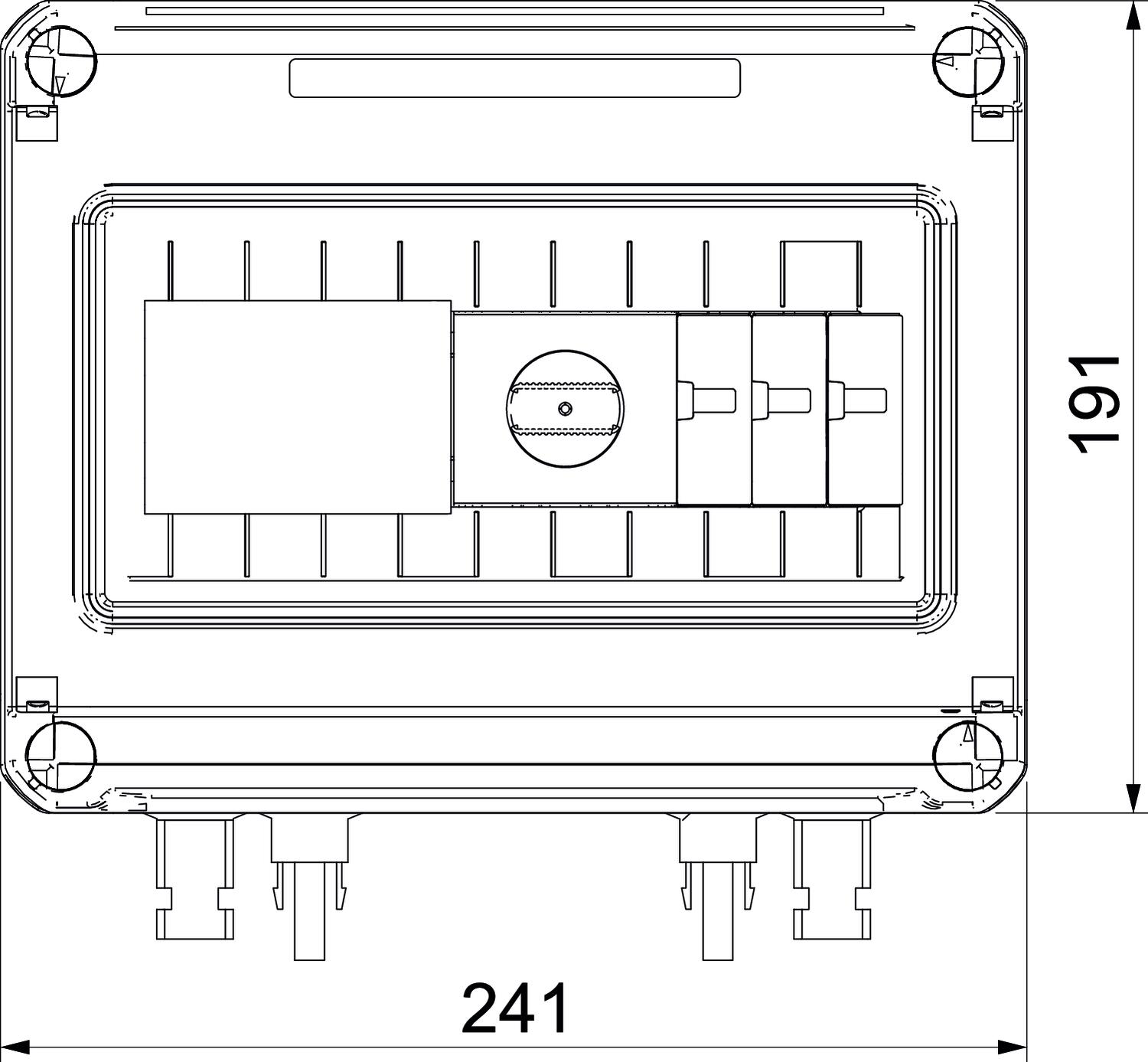

Diepe	125 mm
Dimensie	1000V DC
Geïntegreerde voorzekering	nee
Kleur	lichtgrijs; RAL 7035
LPZ	1→2
Materiaal	Polycarbonaat
Max. Ingangsspanning DC	1000 V
Max. Ingangsstroom per string	20 A
Max. netzijdige overstroombeveiliging	125
Max. PV-spanning	1000 V
Max. Uitgangsstroom	20 A
Maximale afleidstootstroom (8/20 μs)	40 kA
Maximale continuspanning DC	1000 V
Maximale voorverzekering	125 A

Monitoring-functie	nee
Montagetype	voorgemonteerd in kast
Netvorm	Overige
Netvorm DC	nee
Netvorm IT	nee
Netvorm overig	nee
Netvorm TN	nee
Netvorm TN-C	nee
Netvorm TN-C-S	nee
Netvorm TN-S	nee
Netvorm TT	nee
Nominale afleidstootstroom (8/20 μs)	20 kA
Signalering op het apparaat	optisch
Soort invoer	MC4
SPD conform NEN-EN-IEC 61643-1	klasse II
SPD volgens EN 61643-11	Type 2
String-beveiliging	zonder
Temperatuurbereik max.	60 °C
Temperatuurbereik min.	-5 °C
Testklasse type 2	ja
Uitvoering	3-polig voor PV-systemen
Uitvoering van de polen	3
Voorzien van lastscheidingsschakelaar	ja
