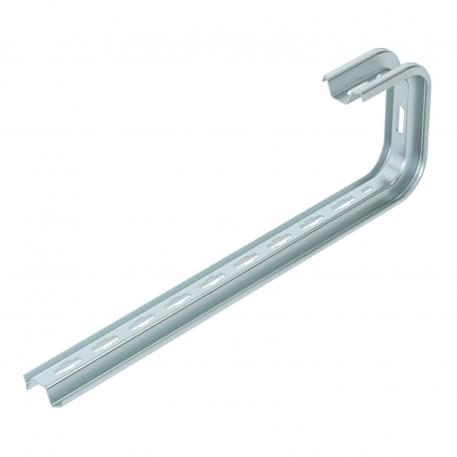

TP-wand- en plafondbeugel FS
Art.nr. 6363829 | EAN 4012195460428
- Productbeschrijving
-
ProductbeschrijvingTP-wand- en plafondbeugel voor universele bevestiging aan constructies.
Belangrijk! Wordt de beugel direct aan de wand of plafond bevestigd, dan is er voor de stabiliteit altijd het afstandsstuk type DS 4 nodig.
Max. zijhoogte van kabeldraagsystemen 60 mm.
-
- Technische gegevens
-
Technische gegevens
Dimensie B545mm F in kN plafond 0,25 kN F in kN wand 0,35 kN Functiebehoud nee Geschikt voor draadgoot ja Geschikt voor kabelgoot ja Geschikt voor kabelladder ja Kleur zink Materiaal staal Oppervlak bandverzinkt Uitvoering Ophangbeugel (C-beugel) Verstelbaar nee voorbreedte max. 500 mm voorbreedte min. 500 Afmetingen
Afm. H 175 mm Breedte 545 mm Hoogte 60 mm Lengte 545 mm Maat B 545 mm CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 2,5097 kg CO2e / 1 Stuk CO₂ Footprint (GWP) 2,5097 kg CO₂e Declared Unit (LCA) Stuk Declared Unit Quantity (LCA) 1 Onderzoeksdatum CO2-waarde 2025-05-14T00:00:00.000+0200 Technische gegevens
Belastingsdiagram plafondbeugel TPD
- Alle typen
-
Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Platkopbout met combimoer F
FRSB 6x12 F 6406122 100 Stuks - Downloads
-
