UP inbouw-verbindingsdoos met apparaatschroeven
Art.nr. 2003703 | EAN 4012196689927
- Productbeschrijving
-
ProductbeschrijvingInbouwdoos voor toepassing in metselwerk met een inbouwdiepte van minimaal 66 mm
• 4 x 3 schroefaansluiting
• 2 voorgemonteerde apparaatschroeven
• Koppelbaar verbindingsstuk met bajonetsluiting aan beide zijden
• 6 gecombineerde buisinvoeren Ø 20 en 25 mm
• 4 invoeren tot Ø 20 mm
• 2 invoeren tot Ø 14 mm
• 1 invoer tot Ø 20 mm in de bodem
Getest conform IEC 60670-1, IEC 60670-22 en DIN 49073-1.
Met 4 x 3 schroefaansluitingen voor meer flexibiliteit bij het uitlijnen van apparaten. Met 6 combi-invoeren, 4 inveren M20 en een M20 invoer in de bodem.
Met 2 voorgemonteerde apparaatschroeven.
-
- Technische gegevens
-
Technische gegevens
Aantal invoeren 13 Beschermingsgraad IP30 Bevestigen van apparatuur Schroeven of klinknagels CO2-voetafdruk (GWP) van wieg tot poort 0,0603 kg CO2e / 1 Stuk Combi-invoeren Ø 20 / 25 mm 6 Deksel zonder Dekselbevestiging Schroeven Diameter 60 mm Dimensie Ø60mm, H66mm Halogeenvrij ja Hoogte 66 mm Invoer achteraan ja Kleur Diepzwart Leidinginvoeren Ø 20 mm 3 Luchtdicht nee Materiaal Polypropyleen Met nagelklem nee Met schroeven ja moeilijk ontvlambaar volgens VDE 0471/IEC 60695-2-11, testtemperatuur 650°C Nominale doorsnede max. 2,5 mm² Nominale doorsnede min. 1,5 mm² Nominale spanning 400 V slagvast nee Soort doorvoer behuizing Uitbreekopening Type invoer NYM-kabels, datakabels en ribbelbuizen voor buisdiameter 20/25 mm Vorm rond - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

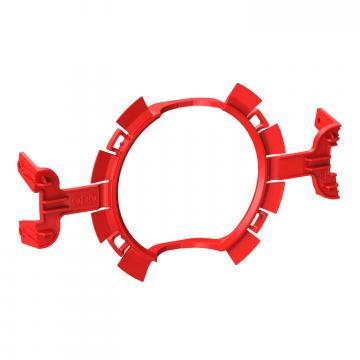

UP Quick-Fix
ZU 60-QF 2003740 25 Stuks

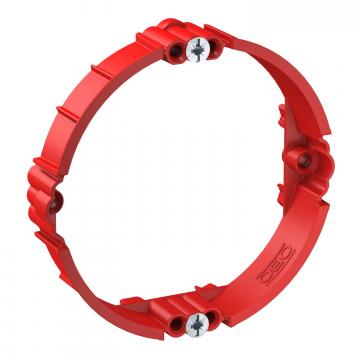

UP nivelleringsring 12 mm, inbouwdoos
ZU 12-PR 2003742 25 Stuks

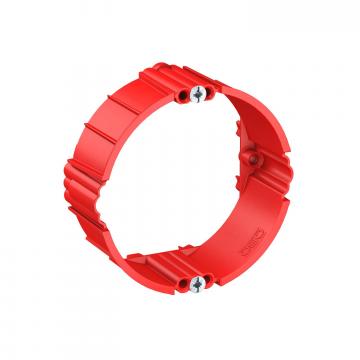

Nivelleringsring 24 mm, inbouwdoos
ZU 24-PR 2003744 25 Stuks

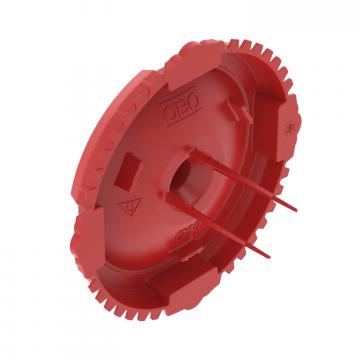

Signaaldeksel inbouwdozen, enkel
ZU 60-SD 2003760 50 Stuks

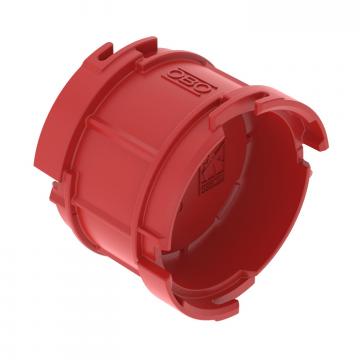

UP-afstandsstukken
ZU 20-AS 2003746 25 Stuks - Downloads
-
