Verspankabelladder WKLG 110 A4
Art.nr. 6311231 | EAN 4012195866329
- Productbeschrijving
-

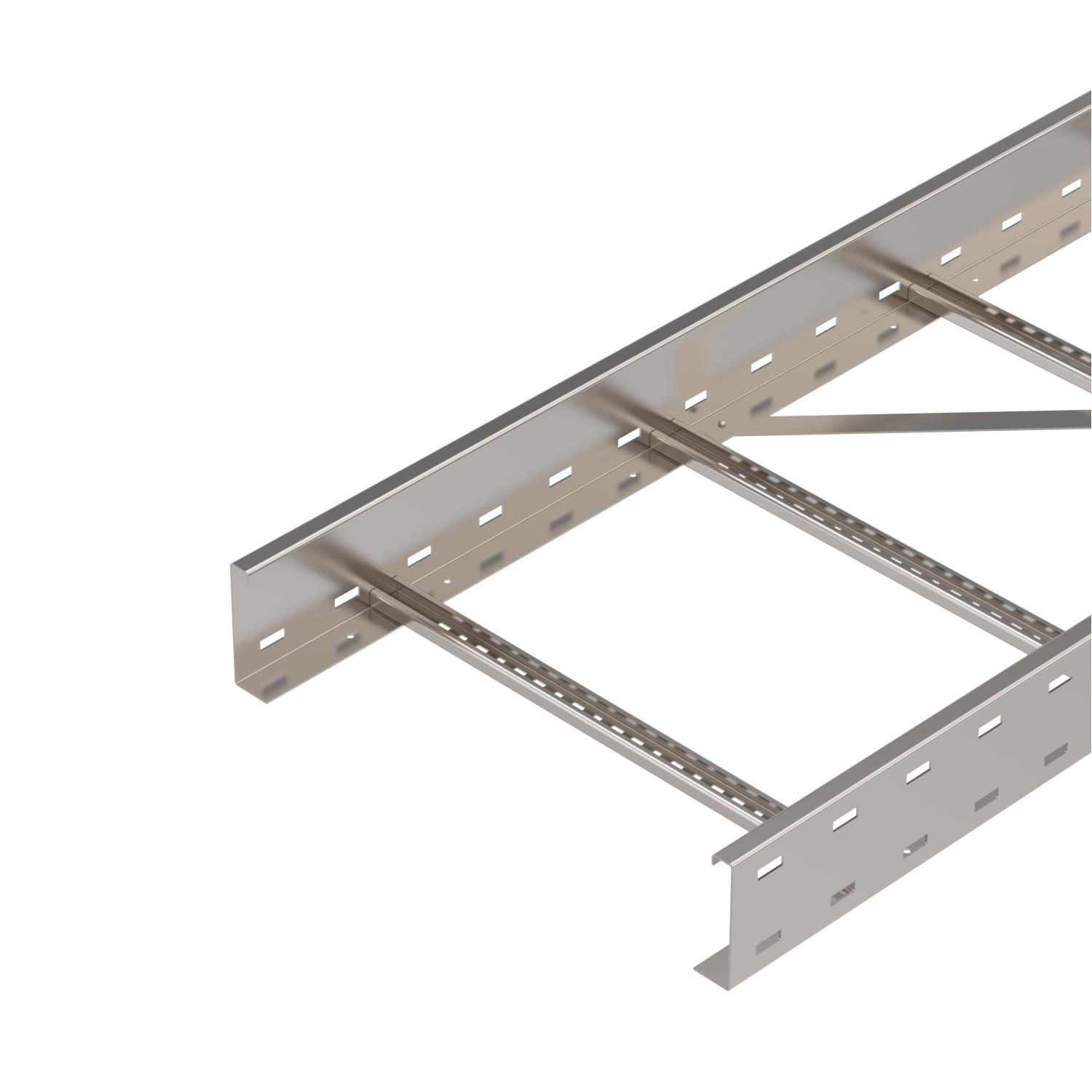

ProductbeschrijvingVerspankabelladder, met geperforeerde zijkant, met een zijhoogte van 110 mm. Bevestiging van kabels en leidingen met beugelklem type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Verbinders type WRVL 110 moeten afzonderlijk worden besteld.
-
- Technische gegevens
-
Technische gegevens
Bevestiging van de sport volgeklonken Breedte 500 mm CO2-voetafdruk (GWP) van wieg tot poort 32,0228 kg CO2e / 1 Meter Dimensie 110x500x6000 Functiebehoud nee Hoogte 110 mm Kleur roestvrij staal Lengte 6000 mm Maat B 500 mm Maat L 6000 mm Materiaal Roestvast staal 1.4571 Nuttige doorsnede 47100 mm² Nuttige doorsnede 471 cm² Oppervlak blank, nabehandeld Plaatdikte 2 mm Roestvast staal, gebeitst nee Sleufmaat sport 17,00 Steunafstand 3,0 m 2,3 kN/m Steunafstand 3,5 m 1,9 kN/m Steunafstand 4,0 m 1,6 kN/m Steunafstand 4,5 m 1,33 kN/m Steunafstand 5,0 m 1,1 kN/m Steunafstand 6,0 m 0,8 kN/m Steunafstand 7,0 m 0,4 kN/m Uitvoering van de sporten Profiel geperforeerd Uitvoering van de zijkant Profiel (open) Verspanuitvoering ja Zijperforatie ja Technische gegevens
Belastingsdiagram verspankabelladder type WKLG 110
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppelplaat A4
WRVL 110 A4 6091234 2 Stuks Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Klemstuk voor de bevestiging van het scheidingsschot A2
KS KL A2 6062284 30 Stuks - Downloads
-
Specificatieblad WKLG 1150 A4 / 6311231 , 0.26MB , pdfEU Conformiteitsverklaring WKLG 1150 A4 / 6311231 , 0.13MB , pdfUK-Conformiteitsverklaring WKLG 1150 A4 / 6311231 , 0.09MB , pdfREACH Conformiteitsverklaring WKLG 1150 A4 / 6311231 , 0.12MB , pdfRoHS Conformiteitsverklaring WKLG 1150 A4 / 6311231 , 0.13MB , pdfMilieuproductdeclaratie (EPD) WKLG 1150 A4 / 6311231 , 1.48MB , pdfMontagehandleiding Wide span cable ladders , 7.96MB , pdfMontagehandleiding General information on the mounting , 2.65MB , pdf
