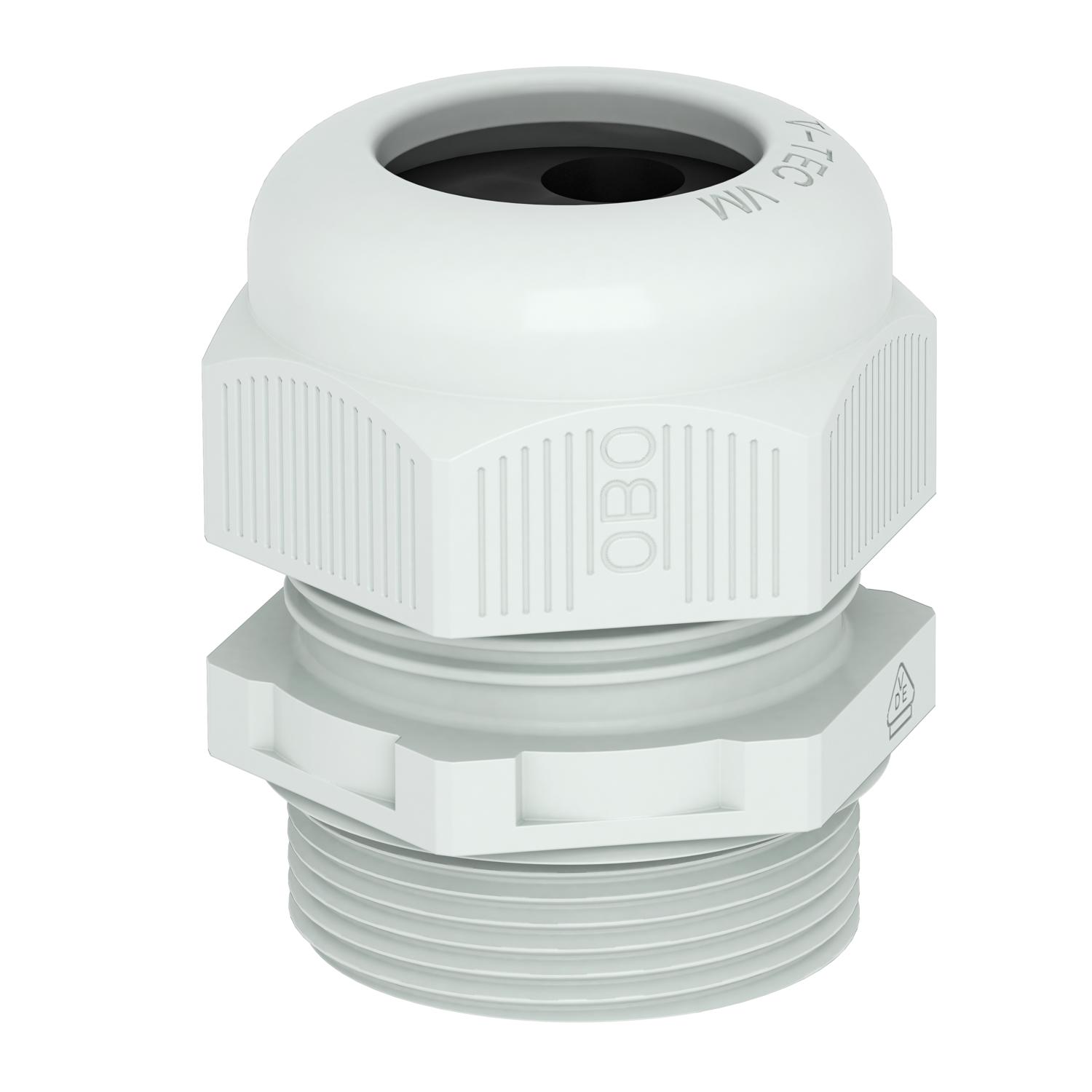

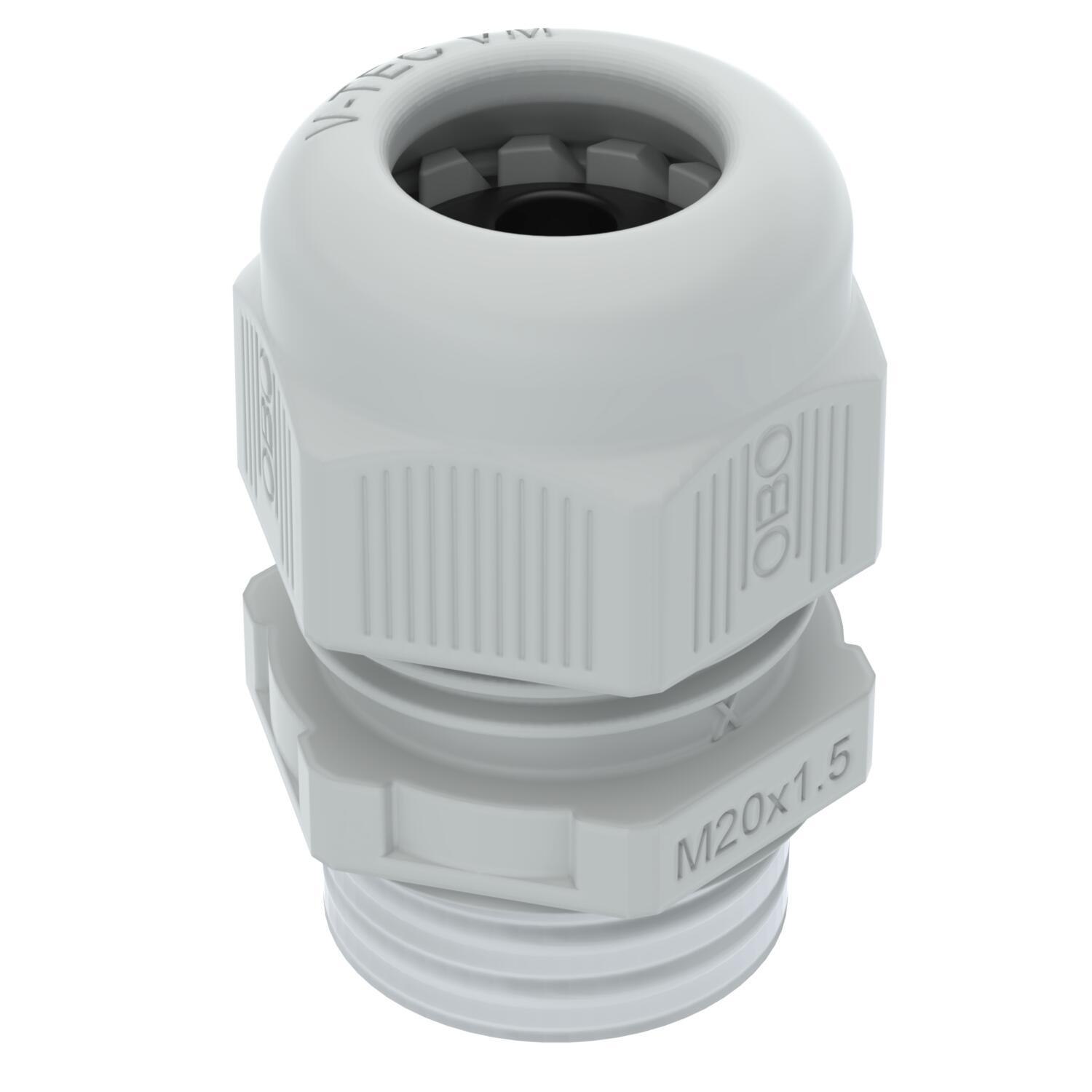

Wartel, metrische schroefdraad met meervoudig dichtingsinzetstuk, lichtgrijs
Art.nr. 2022112 | EAN 4012195896524
- Productbeschrijving
-
ProductbeschrijvingWartelsysteem met metrische schroefdraad in dopmoerconstructie, voor kabelaansluitdozen, behuizing en verdeelkasten voor particuliere en industriële toepassingen. Met trekontlasting en geïntegreerde afdichtingslip, getest conform NEN-EN-IEC 62444. Beschermingsklasse IP68. Te gebruiken van -20 °C tot +65 °C.
-
- Technische gegevens
-
Technische gegevens
Aantal boringen 4 Afmeting e 27 mm Afmeting L max. 30,5 mm Afmeting L min. 23,5 mm Beschermingsgraad IP68 CO2-voetafdruk (GWP) van wieg tot poort 0,0522 kg CO2e / 1 Stuk Deelbare wartel nee Dimensie M20 Doorbuigbescherming nee Explosiebeveiligd nee glasvezelversterkt nee Halogeenvrij ja Instabiel draaimoment 3,8 Nm Kleur lichtgrijs Lengte schroefdraad 10 mm Maat D 5 mm Maat L1 10 mm Maat L2 6 mm Materiaal Polyamide Meervoudig dichtingsinzetstuk ja Met borgmoer nee moeilijk ontvlambaar volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C Nominale schroefdraadmaat 20 Schroefdraad M20 x 1,5 slagvast nee Sleutelwijdte 24 Soort afdichting Dichtring Soort schroefdraad Metrisch Spoed 1,5 mm Temperatuurbereik max. 65 °C Temperatuurbereik min. -20 °C Trekontlastingsmogelijkheid ja Uitvoering recht Voor Ex-zone zonder voor Ex-zone gas zonder voor Ex-zone stof zonder Wartel voor platte kabel nee Zeskant hoekmaat 27 mm - Alle typen
-
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE

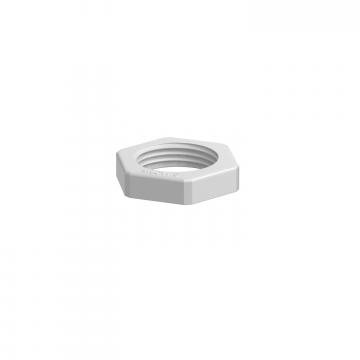

Tegenmoer, metrische schroefdraad, lichtgrijs
116 M20 LGR PA 2048922 100 Stuks - Downloads
-
