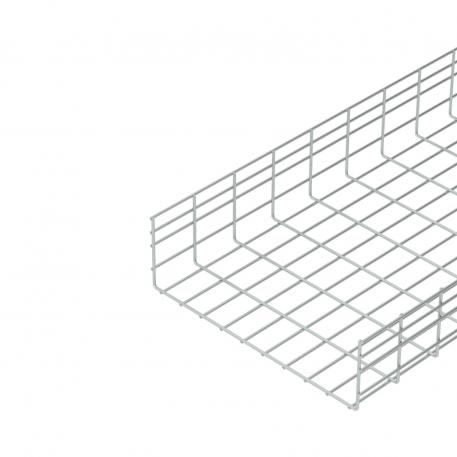

Zware draadgoot SGR 155 G
Art.nr. 6003685 | EAN 4012195382546
- Productbeschrijving
-
ProductbeschrijvingDraadgoot in C-vorm van gepuntlaste staaldraden met een hoogte van 155 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
De maaswijdte is 50 x 100 mm.
-
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Dimensie 155x500x3000 Draaddiameter 6 mm Functiebehoud nee Geïntegreerd scheidingsschot zonder Kleur zink Materiaal staal Nuttige doorsnede 738 cm² Nuttige doorsnede 73800 mm² Oppervlak galvanisch verzinkt Profielvorm U-vorm Roestvast staal, gebeitst nee ROHS-conform ja Schroefloze verbinder nee Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Afmetingen
Breedte 500 mm Breedte 19,69 in Hoogte 155 mm Hoogte 6,1 in Lengte 3000 mm Maat B 500 mm Belastingen
Steunafstand 1,0 m 4,5 kN/m Steunafstand 1,5 m 2,6 kN/m Steunafstand 2,0 m 1,6 kN/m Steunafstand 2,5 m 1,15 kN/m Steunafstand 3,0 m 1 kN/m Steunafstand 3,5 m 0,92 kN/m Steunafstand 4,0 m 0,65 kN/m CO2-voetafdruk (Product Carbon Footprint)
CO2-voetafdruk (GWP) van wieg tot poort 10,6359 kg CO2e / 1 Meter CO₂ Footprint (GWP) 10,6359 kg CO₂e Declared Unit Meter Declared Unit Quantity 1 Onderzoeksdatum CO2-waarde 2025-05-14T00:00:00.000+0200 Technische gegevens
Belastingsdiagram draadgoot type SGR 155
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verbinder G
GUV 6 G 6016572 20 Stuks
Deksel, niet-geperforeerd FS
DRLU 500 FS 6052512 6 m Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Beschermkappen
SGR KS OR 6003758 500 Stuks
Scheidingsschot 135 FS
TSG 135 FS 6062132 15 m
Dekselklem, universeel A2
DKU A2 6065600 20 Stuks
Aftakplaat FS
KAB GR FS 6220139 10 Stuks - Downloads
-
