Applications sous plancher noyées dans le béton
Système de conduits noyés dans le béton IBK
Les exigences sur l'installation dans les bâtiments modernes ne cessent d'évoluer. Le nouveau système IBK d'OBO est totalement adapté aux dernières normes technologiques.
Conception inédite D’un bout à l’autre.
Simplicité de montage, robustesse et intégration parfaite dans le bâtiment : le nouveau système sous béton offre tous ces avantages. Il est adapté aux tout derniers développements et tendances du secteur de la construction, que ce soit en ce qui concerne la technologie d'activation du noyau de béton ou les directives actuelles de protection contre l'incendie.
Grâce à une solide expérience en développement et en gestion de projet pour l'installation sous chape, chez OBO nous connaissons les exigences imposées aux systèmes noyés dans le béton. Ce n'est pas pour rien qu'OBO est le leader de ce secteur d'activité.
Intégration parfaite : conduits noyés dans le béton dans des bâtiments modernes
Le système de conduits noyés dans le béton est destiné à être utilisé dans des dalles en béton et des plafonds en béton – peu importe qu’il s’agisse de plafonds coffrés ou de plafonds en dalles filigranes. Grâce à la possibilité de nivellement continue des conduits et des boîtiers, le système peut être adapté aux exigences les plus diverses d'un projet.
Les conduits se trouvent dans la zone neutre entre l'armature supérieure et l'armature inférieure, et peuvent également être utilisées en cas d'activation du noyau de béton simultanée (chauffage et refroidissement par le sol ou le plafond).
Sur un niveau : le montage facilité
Le système IBK se trouve entre l’armature inférieure et l’armature supérieure de la dalle en béton. Cela signifie que le travail entre les tiges des treillis métalliques complique le montage. De nouvelles unités de nivellement pivotantes permettent désormais un montage nettement simplifié.
Lors de cette opération, des pieds de nivellement uniques sont utilisés pour l'ensemble du système. La plaque de sol du boîtier d'appareillages, les éléments de raccordement et les supports ont une hauteur commune.
IBK : robuste, fermé et sûr
Des détails dans la construction du nouveau système IBK assurent des avantages extrêmement pratiques. Ainsi, le système reste par exemple fermé par un couvercle de protection de montage jusqu'à l'intégration de l'appareillage, et donc parfaitement protégé de la salissure sans aucun collage. Le couvercle de protection empêche les accidents de travail pendant la phase de construction et est tellement robuste ainsi il ne peut être endommagé par les opérations de bétonnage et le traitement mécanique des surfaces en béton.
Principe d'installation du système de conduits noyés dans le béton

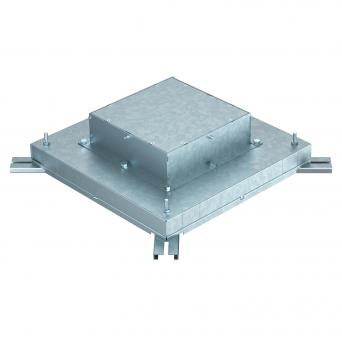

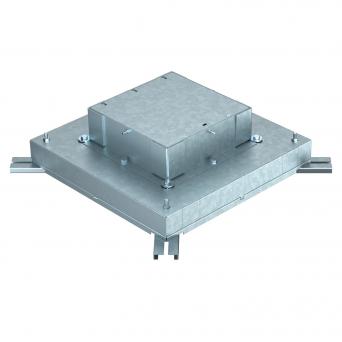

| 1 | Boîte noyée dans le béton |
| 2 | Boîte de rehausse pour le montage d'appareillages |
| 3 | Couvercle de protection |
| 4 | Élément de coffrage intérieur |

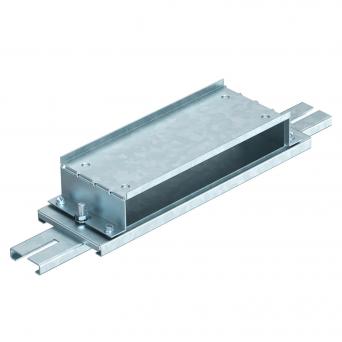

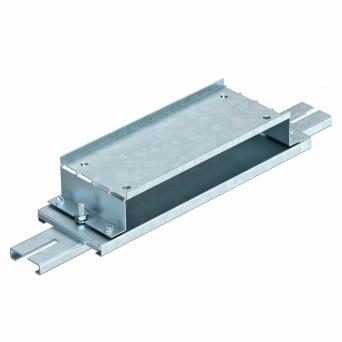

| 5 | Conduit d'installation électrique, à 2 ou 3 compartiments, et 38 ou 48 mm de hauteur |
| 6 | Éclisse de raccordement avec liaison équipotentielle type IBVE |

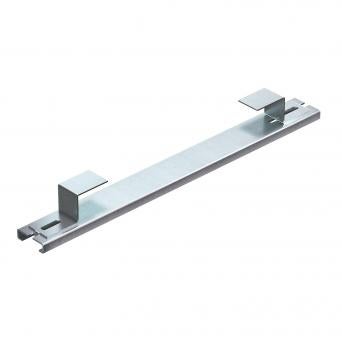

| 7 | Support de goulotte réglable type IBST |

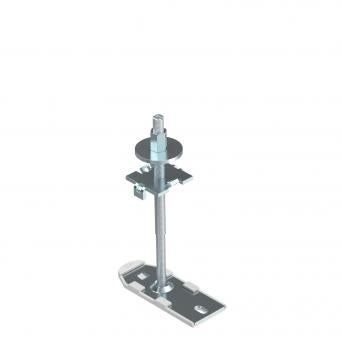

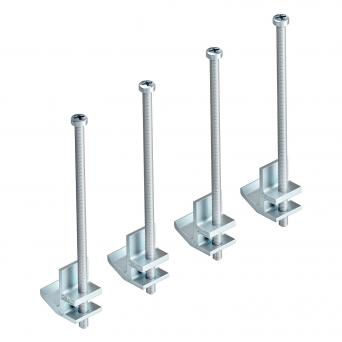

| 8 | Unité de nivellement |
Intégration totale dans le béton
L'élément de coffrage intégré du boîtier (sa paroi extérieure) peut être directement scellé dans le béton. Le béton se fraye un chemin autour du boîtier, sans aucun interstice nécessitant un rebouchage ultérieur. Alors que la paroi extérieure est prise fermement dans le béton, l'élément de coffrage intérieur reste nivelable de manière flexible. Ses parois latérales sont conçues pour une hauteur standard de 80 millimètres au-dessus du boitier.
