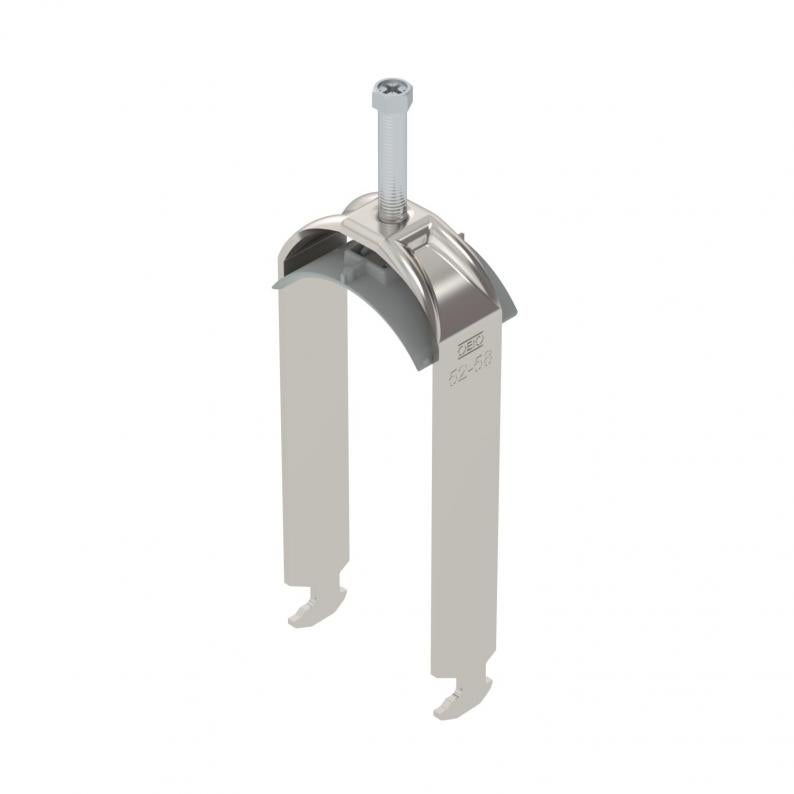

Bride de fixation 2056 pied H, double, plaque de pression en matière plastique, A2
Type BS-H2-K-58 A2
Réf. 1186357
EAN 4012196847976
Réf. / Type
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
Pte UC : 25 Pièce
25Pièce
Pièce
Description
Bride de fixation avec pied H, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
Caractéristiques techniques
Dimensions
| Longueur | 25 mm |
|---|---|
| Largeur | 64 mm |
| Hauteur | 159 mm |
| Cote L | 58 mm |
| Cote A | 25 mm |
| Cote B | 64 mm |
| Dimension H | 159 mm |
| Cote t | 2,5 mm |
| Cote C | 40 mm |
| Dimension G (mm) | M8 |
Caractéristiques techniques
| Épaisseur de tôle | 2,5 mm |
|---|---|
| pour diamètre de tube min. | 52 mm |
| pour diamètre de tube max. | 58 mm |
| Ouverture | 10 mm |
| Pour rail avec largeur de fente (avec intervalle) min. | 16 mm |
| Pour rail avec largeur de fente (avec intervalle) max. | 17 mm |
| Sans halogène | oui |
| Filetage | M8 |
| Avec patin de pression en plastique | oui |
| Longueur dimension extérieure | 40 mm |
| Nombre de câbles/tubes | 2 |
| Supplément surface | non traité |
| Supplément matériau | acier inoxydable |
| Max. Couple de serrage | 5 Nm |
| Type de montage | Rail profilé |
| Conformité ROHS | oui |
| Plage de serrage D min. | 52 mm |
| Plage de serrage D max. | 58 mm |
| Dimension | 52-58mm |
| Surface | nu, traité |
| Matériau | acier inoxydable 1.4301 |
| Avec contre-plaque | non |
| Matériau de la plaque | Plastique |
| Qualité du matériau de la plaque | Polypropylène |
| Série de produit | 2056 / 2058 |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,0011 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,0011 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
Réf.
BS-H2-K-12 A2
3
8
12
1186303
BS-H2-K-16 A2
3
12
16
1186310
BS-H2-K-22 A2
3
16
22
1186317
BS-H2-K-28 A2
3
22
28
1186323
BS-H2-K-34 A2
3
28
34
1186330
BS-H2-K-40 A2
3
34
40
1186337
BS-H2-K-46 A2
5
40
46
1186343
BS-H2-K-52 A2
5
46
52
1186350
BS-H2-K-58 A2
5
52
58
1186357
BS-H2-K-64 A2
5
58
64
1186363
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
BS-H2-K-12 A2
Réf.
1186303
Max. Couple de serrage
3
Plage de serrage D min.
8
Plage de serrage D max.
12
BS-H2-K-16 A2
Réf.
1186310
Max. Couple de serrage
3
Plage de serrage D min.
12
Plage de serrage D max.
16
BS-H2-K-22 A2
Réf.
1186317
Max. Couple de serrage
3
Plage de serrage D min.
16
Plage de serrage D max.
22
BS-H2-K-28 A2
Réf.
1186323
Max. Couple de serrage
3
Plage de serrage D min.
22
Plage de serrage D max.
28
BS-H2-K-34 A2
Réf.
1186330
Max. Couple de serrage
3
Plage de serrage D min.
28
Plage de serrage D max.
34
BS-H2-K-40 A2
Réf.
1186337
Max. Couple de serrage
3
Plage de serrage D min.
34
Plage de serrage D max.
40
BS-H2-K-46 A2
Réf.
1186343
Max. Couple de serrage
5
Plage de serrage D min.
40
Plage de serrage D max.
46
BS-H2-K-52 A2
Réf.
1186350
Max. Couple de serrage
5
Plage de serrage D min.
46
Plage de serrage D max.
52
BS-H2-K-58 A2
Réf.
1186357
Max. Couple de serrage
5
Plage de serrage D min.
52
Plage de serrage D max.
58
BS-H2-K-64 A2
Réf.
1186363
Max. Couple de serrage
5
Plage de serrage D min.
58
Plage de serrage D max.
64
