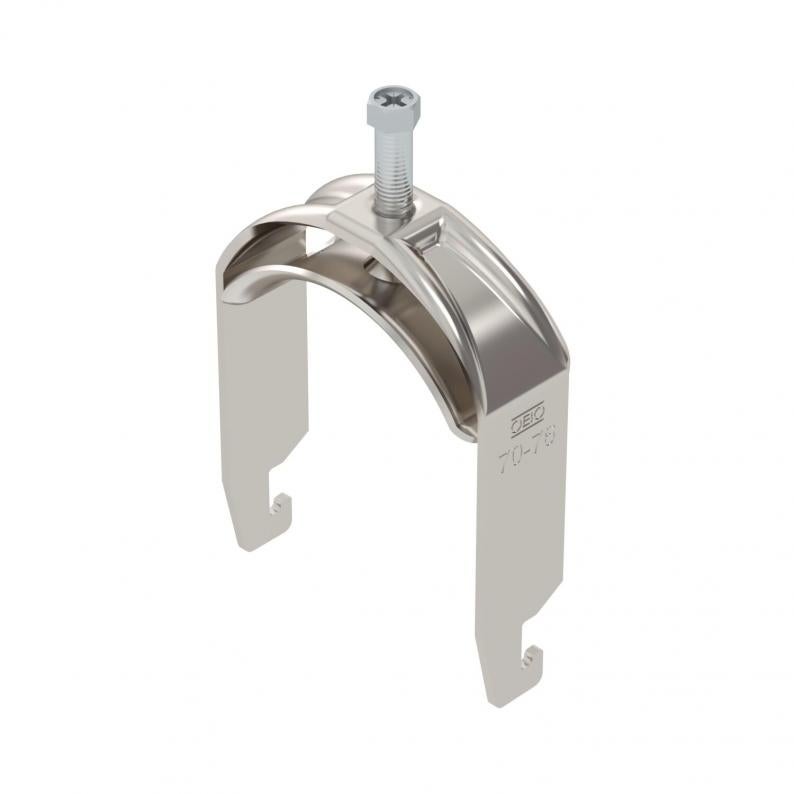

Bride de fixation 2056 pied U, triple, plaque de pression en métal, A4
Type BS-U1-M-76 A4
Réf. 1186676
EAN 4012196850679
Réf. / Type
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
Pte UC : 25 Pièce
25Pièce
Pièce
Description
Bride de fixation avec pied U, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
Caractéristiques techniques
Dimensions
| Longueur | 25 mm |
|---|---|
| Largeur | 82 mm |
| Hauteur | 108 mm |
| Cote L | 43 mm |
| Cote A | 25 mm |
| Cote B | 82 mm |
| Dimension H | 108 mm |
| Cote t | 2,5 mm |
| Cote C | 37 mm |
| Dimension G (mm) | M8 |
Caractéristiques techniques
| Épaisseur de tôle | 2,5 mm |
|---|---|
| pour diamètre de tube min. | 70 mm |
| pour diamètre de tube max. | 76 mm |
| Ouverture | 10 mm |
| Pour rail avec largeur de fente (avec intervalle) min. | 18 mm |
| Pour rail avec largeur de fente (avec intervalle) max. | 22 mm |
| Sans halogène | oui |
| Filetage | M8 |
| Avec patin de pression métallique | oui |
| Longueur dimension extérieure | 37 mm |
| Nombre de câbles/tubes | 1 |
| Supplément surface | non traité |
| Supplément matériau | acier inoxydable |
| Max. Couple de serrage | 5 Nm |
| Type de montage | Rail profilé |
| Conformité ROHS | oui |
| Plage de serrage D min. | 70 mm |
| Plage de serrage D max. | 76 mm |
| Dimension | 70-76mm |
| Surface | nu, traité |
| Matériau | Acier, inoxydable 1.4571 |
| Avec contre-plaque | non |
| Matériau de la plaque | acier inoxydable |
| Série de produit | 2056 / 2058 |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 0,9765 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,9765 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Certificats (2)
Instructions et aides (1)
Images du produit (2)
Versions
Type
Max. Couple de serrage
Plage de serrage D min.
Plage de serrage D max.
Réf.
BS-U1-M-12 A4
3
8
12
1186602
BS-U1-M-16 A4
3
12
16
1186609
BS-U1-M-22 A4
3
16
22
1186616
BS-U1-M-28 A4
3
22
28
1186622
BS-U1-M-34 A4
3
28
34
1186629
BS-U1-M-40 A4
3
34
40
1186636
BS-U1-M-46 A4
5
40
46
1186642
BS-U1-M-52 A4
5
46
52
1186649
BS-U1-M-58 A4
5
52
58
1186656
BS-U1-M-64 A4
5
58
64
1186662
BS-U1-M-70 A4
5
64
70
1186669
BS-U1-M-76 A4
5
70
76
1186676
