Pince de fixation pour câble
Type SCC 7,5-12 D24
Réf. 1488527
EAN 4012197383435
Réf. / Type
Longueur
Largeur
Hauteur
Diamètre de câbles/tubes min.
Diamètre des câbles/tubes max.
Épaisseur de bride F min.
Épaisseur de bride F max.
Pte UC : 100 Pièce
100Pièce
Pièce
Description

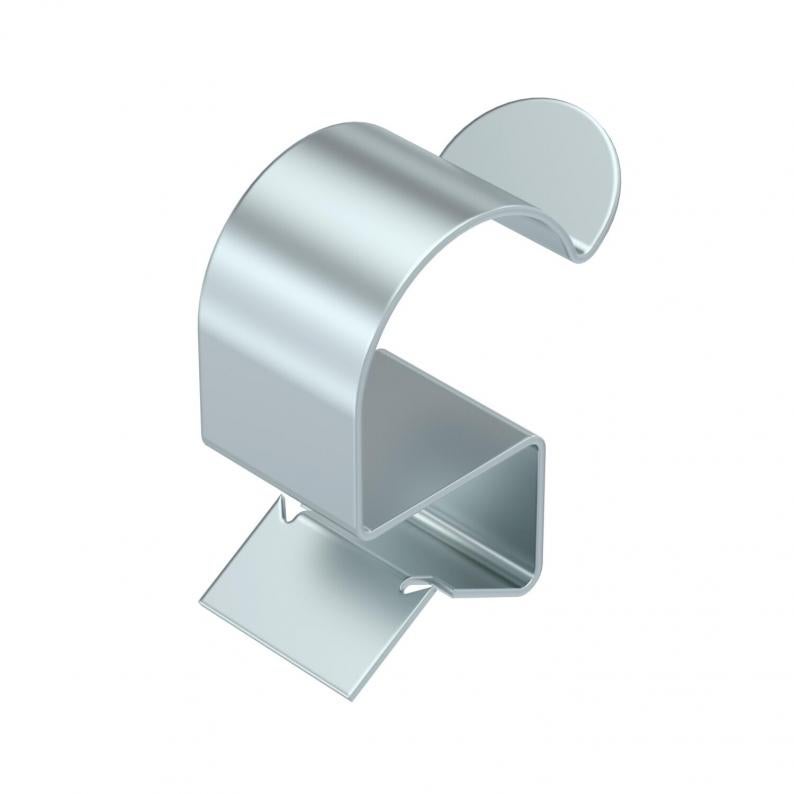

Pince de fixation pour le montage de câbles. Guidage des câbles ouvert, sur le côté. Fixation sur des poutres métalliques, à frapper.
Caractéristiques techniques
Dimensions
| Longueur | 28 mm |
|---|---|
| Largeur | 14 mm |
| Hauteur | 32 mm |
| Dimension W | 14 mm |
Caractéristiques techniques
| À charnière | non |
|---|---|
| Charnière ajustable | non |
| Conformité ROHS | oui |
| Diamètre de câbles/tubes min. | 19 mm |
| Diamètre des câbles/tubes max. | 24 mm |
| Type de fixation | serrer |
| Type/élément de raccordement | Tube/câble |
| Épaisseur de bride F min. | 7,5 mm |
| Épaisseur de bride F max. | 12 mm |
| Dimension | 7,5-12mm |
| Surface | Lamelle de zinc |
| Matériau | acier |
| Coloris | zinc |
| Série de produit | Pince de fixation |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (4)
Instructions et aides (1)
Images du produit (2)
Versions
Type
Longueur
Largeur
Hauteur
Diamètre de câbles/tubes min.
Diamètre des câbles/tubes max.
Épaisseur de bride F min.
Épaisseur de bride F max.
Réf.
SCC 1-4 D5,5
15
14
14
4
5
1
4
1488451
SCC 1-4 D7
17
14
15
6
7
1
4
1488453
SCC 1-4 D9
17
14
16
8
9
1
4
1488455
SCC 1-4 D11
19
14
17
10
11
1
4
1488457
SCC 1-4 D14
23
14
21
12
14
1
4
1488461
SCC 1-4 D18
25
14
22
15
18
1
4
1488465
SCC 1-4 D24
27
14
25
19
24
1
4
1488469
SCC 1-4 D30
33
14
33
25
30
1
4
1488473
SCC 4-7,5 D5,5
14
14
16
4
5
4
7,5
1488481
SCC 4-7,5 D7
18
14
18
6
7
4
7,5
1488483
SCC 4-7,5 D9
17
14
20
8
9
4
7,5
1488485
SCC 4-7,5 D11
19
14
21
10
11
4
7,5
1488487
SCC 4-7,5 D14
21
14
22
12
14
4
7,5
1488491
SCC 4-7,5 D18
24
14
27
15
18
4
7,5
1488495
SCC 4-7,5 D24
28
14
29
19
24
4
7,5
1488501
SCC 4-7,5 D30
33
14
33
25
30
4
7,5
1488505
SCC 7,5-12 D5,5
18
14
21
4
5
7,5
12
1488510
SCC 7,5-12 D7
19
14
18
6
7
7,5
12
1488511
SCC 7,5-12 D9
18
14
23
8
9
7,5
12
1488513
SCC 7,5-12 D11
19
14
24
10
11
7,5
12
1488515
SCC 7,5-12 D14
21
14
25
12
14
7,5
12
1488519
SCC 7,5-12 D18
24
14
28
15
18
7,5
12
1488523
SCC 7,5-12 D24
28
14
32
19
24
7,5
12
1488527
SCC 7,5-12 D30
34
14
37
25
30
7,5
12
1488531
Longueur
Hauteur
Diamètre de câbles/tubes min.
Diamètre des câbles/tubes max.
Épaisseur de bride F min.
Épaisseur de bride F max.
SCC 1-4 D5,5
Réf.
1488451
Longueur
15
Largeur
14
Hauteur
14
Diamètre de câbles/tubes min.
4
Diamètre des câbles/tubes max.
5
Épaisseur de bride F min.
1
Épaisseur de bride F max.
4
SCC 1-4 D7
Réf.
1488453
Longueur
17
Largeur
14
Hauteur
15
Diamètre de câbles/tubes min.
6
Diamètre des câbles/tubes max.
7
Épaisseur de bride F min.
1
Épaisseur de bride F max.
4
SCC 1-4 D9
Réf.
1488455
Longueur
17
Largeur
14
Hauteur
16
Diamètre de câbles/tubes min.
8
Diamètre des câbles/tubes max.
9
Épaisseur de bride F min.
1
Épaisseur de bride F max.
4
SCC 1-4 D11
Réf.
1488457
Longueur
19
Largeur
14
Hauteur
17
Diamètre de câbles/tubes min.
10
Diamètre des câbles/tubes max.
11
Épaisseur de bride F min.
1
Épaisseur de bride F max.
4
SCC 1-4 D14
Réf.
1488461
Longueur
23
Largeur
14
Hauteur
21
Diamètre de câbles/tubes min.
12
Diamètre des câbles/tubes max.
14
Épaisseur de bride F min.
1
Épaisseur de bride F max.
4
SCC 1-4 D18
Réf.
1488465
Longueur
25
Largeur
14
Hauteur
22
Diamètre de câbles/tubes min.
15
Diamètre des câbles/tubes max.
18
Épaisseur de bride F min.
1
Épaisseur de bride F max.
4
SCC 1-4 D24
Réf.
1488469
Longueur
27
Largeur
14
Hauteur
25
Diamètre de câbles/tubes min.
19
Diamètre des câbles/tubes max.
24
Épaisseur de bride F min.
1
Épaisseur de bride F max.
4
SCC 1-4 D30
Réf.
1488473
Longueur
33
Largeur
14
Hauteur
33
Diamètre de câbles/tubes min.
25
Diamètre des câbles/tubes max.
30
Épaisseur de bride F min.
1
Épaisseur de bride F max.
4
SCC 4-7,5 D5,5
Réf.
1488481
Longueur
14
Largeur
14
Hauteur
16
Diamètre de câbles/tubes min.
4
Diamètre des câbles/tubes max.
5
Épaisseur de bride F min.
4
Épaisseur de bride F max.
7,5
SCC 4-7,5 D7
Réf.
1488483
Longueur
18
Largeur
14
Hauteur
18
Diamètre de câbles/tubes min.
6
Diamètre des câbles/tubes max.
7
Épaisseur de bride F min.
4
Épaisseur de bride F max.
7,5
SCC 4-7,5 D9
Réf.
1488485
Longueur
17
Largeur
14
Hauteur
20
Diamètre de câbles/tubes min.
8
Diamètre des câbles/tubes max.
9
Épaisseur de bride F min.
4
Épaisseur de bride F max.
7,5
SCC 4-7,5 D11
Réf.
1488487
Longueur
19
Largeur
14
Hauteur
21
Diamètre de câbles/tubes min.
10
Diamètre des câbles/tubes max.
11
Épaisseur de bride F min.
4
Épaisseur de bride F max.
7,5
SCC 4-7,5 D14
Réf.
1488491
Longueur
21
Largeur
14
Hauteur
22
Diamètre de câbles/tubes min.
12
Diamètre des câbles/tubes max.
14
Épaisseur de bride F min.
4
Épaisseur de bride F max.
7,5
SCC 4-7,5 D18
Réf.
1488495
Longueur
24
Largeur
14
Hauteur
27
Diamètre de câbles/tubes min.
15
Diamètre des câbles/tubes max.
18
Épaisseur de bride F min.
4
Épaisseur de bride F max.
7,5
SCC 4-7,5 D24
Réf.
1488501
Longueur
28
Largeur
14
Hauteur
29
Diamètre de câbles/tubes min.
19
Diamètre des câbles/tubes max.
24
Épaisseur de bride F min.
4
Épaisseur de bride F max.
7,5
SCC 4-7,5 D30
Réf.
1488505
Longueur
33
Largeur
14
Hauteur
33
Diamètre de câbles/tubes min.
25
Diamètre des câbles/tubes max.
30
Épaisseur de bride F min.
4
Épaisseur de bride F max.
7,5
SCC 7,5-12 D5,5
Réf.
1488510
Longueur
18
Largeur
14
Hauteur
21
Diamètre de câbles/tubes min.
4
Diamètre des câbles/tubes max.
5
Épaisseur de bride F min.
7,5
Épaisseur de bride F max.
12
SCC 7,5-12 D7
Réf.
1488511
Longueur
19
Largeur
14
Hauteur
18
Diamètre de câbles/tubes min.
6
Diamètre des câbles/tubes max.
7
Épaisseur de bride F min.
7,5
Épaisseur de bride F max.
12
SCC 7,5-12 D9
Réf.
1488513
Longueur
18
Largeur
14
Hauteur
23
Diamètre de câbles/tubes min.
8
Diamètre des câbles/tubes max.
9
Épaisseur de bride F min.
7,5
Épaisseur de bride F max.
12
SCC 7,5-12 D11
Réf.
1488515
Longueur
19
Largeur
14
Hauteur
24
Diamètre de câbles/tubes min.
10
Diamètre des câbles/tubes max.
11
Épaisseur de bride F min.
7,5
Épaisseur de bride F max.
12
SCC 7,5-12 D14
Réf.
1488519
Longueur
21
Largeur
14
Hauteur
25
Diamètre de câbles/tubes min.
12
Diamètre des câbles/tubes max.
14
Épaisseur de bride F min.
7,5
Épaisseur de bride F max.
12
SCC 7,5-12 D18
Réf.
1488523
Longueur
24
Largeur
14
Hauteur
28
Diamètre de câbles/tubes min.
15
Diamètre des câbles/tubes max.
18
Épaisseur de bride F min.
7,5
Épaisseur de bride F max.
12
SCC 7,5-12 D24
Réf.
1488527
Longueur
28
Largeur
14
Hauteur
32
Diamètre de câbles/tubes min.
19
Diamètre des câbles/tubes max.
24
Épaisseur de bride F min.
7,5
Épaisseur de bride F max.
12
SCC 7,5-12 D30
Réf.
1488531
Longueur
34
Largeur
14
Hauteur
37
Diamètre de câbles/tubes min.
25
Diamètre des câbles/tubes max.
30
Épaisseur de bride F min.
7,5
Épaisseur de bride F max.
12
