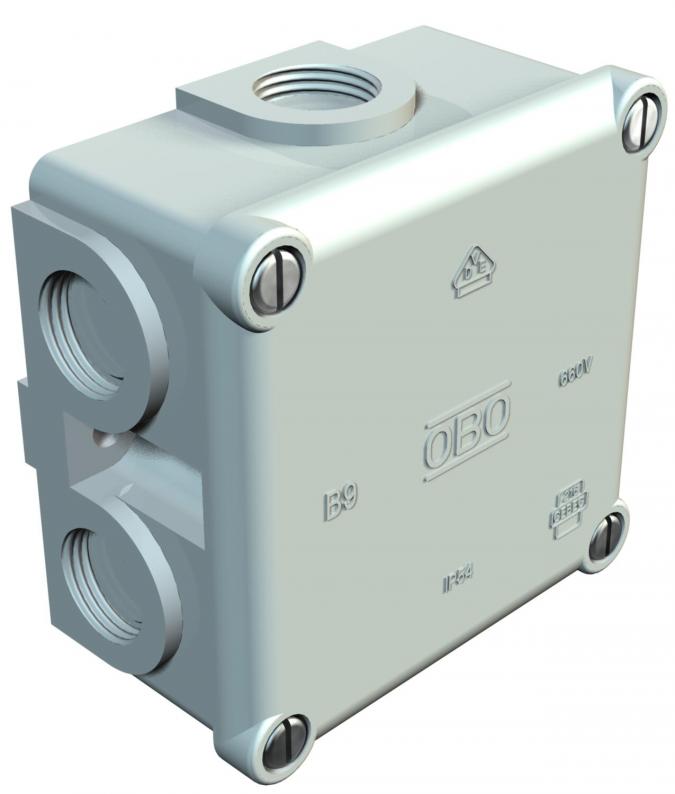

Boîte de dérivation B 9/B M, filetée

Boîte de dérivation B 9/B M, filetée

Type B 9 B M
Réf. 2001632
EAN 4012195536178
Afficher toutes les versions
Réf. / Type
Dimension intérieure
nombre d'entrées

Pte UC : 5 Pièce

Pièce

Description

Classe de protection IP64, tension nominale 660 V, section nominale 2,5 mm², 2 trous de fixation pour vis jusqu'à 5 mm Ø à l'extérieur du coffret, 4 vis de couvercle, 7 entrées défonçables avec filetage M20 x 1,5,, de préférence pour presse-étoupes à filetage court.

Dimensions intérieures : 80x80x39 mm.
B 9 B M VDE vide: sans bornier de raccordement
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Marquage sur produits métriques
  • CEBEC, Belgique
  • sans halogène ; sans chlore, fluor et brome
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Déclaration de conformité UKCA
  • Entrée M20
  • Section nominale 2,5 mm²
  • 7 entrées de câble
  • Tension nominale 660 V
  • Indice de protection IP 54
  • Empreinte CO₂ (PCF)
  • Emballage sans plastique

Caractéristiques techniques

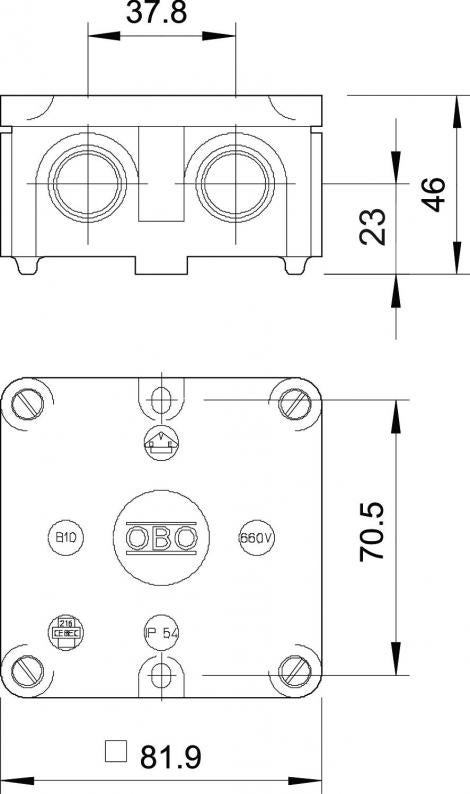

Dimensions

Longueur81,9 mm
Largeur81,9 mm
Hauteur46 mm
Dimension intérieure73x73x35 mm

Caractéristiques techniques

Type de l’entréePresse-étoupe
Résistant aux chocsnon
Sans halogèneoui
nombre d'entrées7
Entrée par le fondnon
Couvercle transparentnon
Indice de protectionIP54
Tension nominale660 V
Juxtaposablenon
Avec couvercleoui
Plombableoui
Type de l'entréeCâbles
Pour zone explosivesans
Tension d'isolation de mesure Ui400 V
Maintien en fonctionsans
Modèle testé antidéflagrantnon
Type du passage sur le boîtierFiletage et empreinte défonçable
avec blindagenon
Résistant aux intempériesnon
pour diamètre de tube20 mm
Pour zone explosiblesans
Pour poussières explosiblessans
Section nominale min.2,5 mm²
formecarré
Couverclenon transparent
Fixation du couverclevissé
Conformité ROHSoui
résistant aux flammesselon la norme VDE 0471/DIN 695 partie 2-1, température de test 750 °C
Dimension82x82x46
Matériauplastique thermodurcissable "Duroplast", aminoplaste type 131.5
Colorisgris clair ; RAL 7035
Série de produitSérie B

Données environnementales

Emballage sans plastiqueoui
Empreinte CO2 (GWP) du berceau à la porte0,303 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)0,303 kg CO₂e
Date de détermination valeur CO22025-05-14T00:00:00.000+0200
Declared UnitPièce
Declared Unit Quantity1
