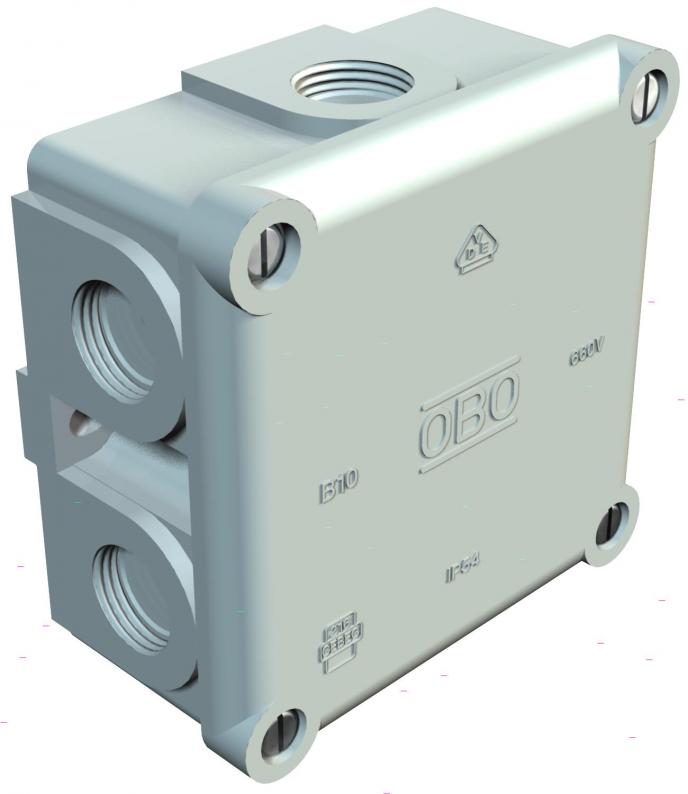

Boîte de dérivation B 10 M, filetée
Type B 10 M 5
Réf. 2002140
EAN 4012195107712
Réf. / Type
Dimension intérieure
nombre d'entrées
Cet article est un article de fin de série !
Pte UC : 5 Pièce
5Pièce
Pièce
Description
Indice de protection IP54, tension nominale 660 V, section nominale 2,5 - 4 en combinaison avec bornier de raccordement type 700/6 M, le boîtier a une section nominale de 4 mm², 2 trous de montage pour des vis jusqu'à 5 mm Ø sur la face externe du boîtier. 4 vis pour couvercle, 7 entrées défonçables avec filetage M20 x 1,5,, de préférence pour presse-étoupes à filetage court
Dimensions intérieures : 80x80x39 mm.
B 10/4 M VDE : avec bornier de raccordement à 5 pôles 700/4 BM en mélamine pour 4 conducteurs max. 2,5 mm² pour chaque point de connexion.
Dimensions intérieures : 80x80x39 mm.
B 10/4 M VDE : avec bornier de raccordement à 5 pôles 700/4 BM en mélamine pour 4 conducteurs max. 2,5 mm² pour chaque point de connexion.
Caractéristiques techniques

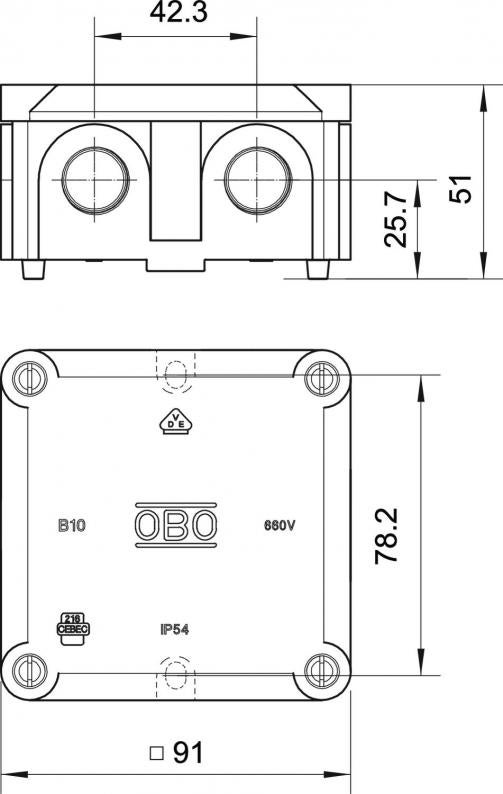

Dimensions
| Longueur | 91 mm |
|---|---|
| Largeur | 91 mm |
| Hauteur | 51 mm |
| Dimension intérieure | 80x80x39 mm |
Caractéristiques techniques
| Type de l’entrée | Presse-étoupe |
|---|---|
| Résistant aux chocs | non |
| Sans halogène | oui |
| nombre d'entrées | 7 |
| Nombre de bornes | 5 |
| Entrée par le fond | non |
| Couvercle transparent | non |
| Indice de protection | IP54 |
| Tension nominale | 660 V |
| Juxtaposable | non |
| Avec couvercle | oui |
| Plombable | oui |
| Type de l'entrée | Câbles |
| Pour zone explosive | sans |
| Tension d'isolation de mesure Ui | 660 V |
| Maintien en fonction | sans |
| Modèle testé antidéflagrant | non |
| Type du passage sur le boîtier | Filetage et empreinte défonçable |
| avec blindage | non |
| Résistant aux intempéries | non |
| pour diamètre de tube | 20 mm |
| Pour zone explosible | sans |
| Pour poussières explosibles | sans |
| Section nominale min. | 2,5 mm² |
| Section nominale max. | 4 mm² |
| forme | carré |
| Équipement | Borne |
| Couvercle | non transparent |
| Fixation du couvercle | vissé |
| Conformité ROHS | Sauf |
| résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 750 °C |
| Dimension | 91x91x51 |
| Matériau | plastique thermodurcissable "Duroplast", aminoplaste type 131.5 |
| Coloris | gris clair ; RAL 7035 |
| Modèle couvercle boîte de dérivation | Couvercle plein |
| Série de produit | Série B |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 0,5052 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,5052 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
