Boîte de dérivation B 10 M, filetée
Réf. 2002167 | EAN 4012195107651
- Description du produit
-
Description du produitIndice de protection IP54, tension nominale 660 V, section nominale 2,5 - 4 en combinaison avec bornier de raccordement type 700/6 M, le boîtier a une section nominale de 4 mm², 2 trous de montage pour des vis jusqu'à 5 mm Ø sur la face externe du boîtier. 4 vis pour couvercle, 7 entrées défonçables avec filetage M20 x 1,5,, de préférence pour presse-étoupes à filetage court
Dimensions intérieures : 80x80x39 mm.
B 10/4 M VDE : avec bornier de raccordement à 5 pôles 700/4 BM en mélamine pour 4 conducteurs max. 2,5 mm² pour chaque point de connexion.
-
- Caractéristiques techniques
-
Caractéristiques techniques
avec blindage non Avec couvercle oui Coloris gris clair ; RAL 7035 Couvercle non transparent Couvercle transparent non Dimension 91x91x51 Entrée par le fond non Fixation du couvercle vissé forme carré Indice de protection IP54 Juxtaposable non Maintien en fonction sans Matériau plastique thermodurcissable "Duroplast", aminoplaste type 131.5 Modèle couvercle boîte de dérivation Couvercle plein Modèle testé antidéflagrant non nombre d'entrées 7 Plombable oui pour diamètre de tube 20 mm Pour poussières explosibles sans Pour zone explosible sans Pour zone explosive sans Résistant aux chocs non résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 750 °C Résistant aux intempéries non Sans halogène oui Section nominale max. 4 mm² Section nominale min. 2,5 mm² Tension d'isolation de mesure Ui 660 V Tension nominale 660 V Type de l'entrée Câbles Type de l’entrée Presse-étoupe Type du passage sur le boîtier Filetage et empreinte défonçable Dimensions

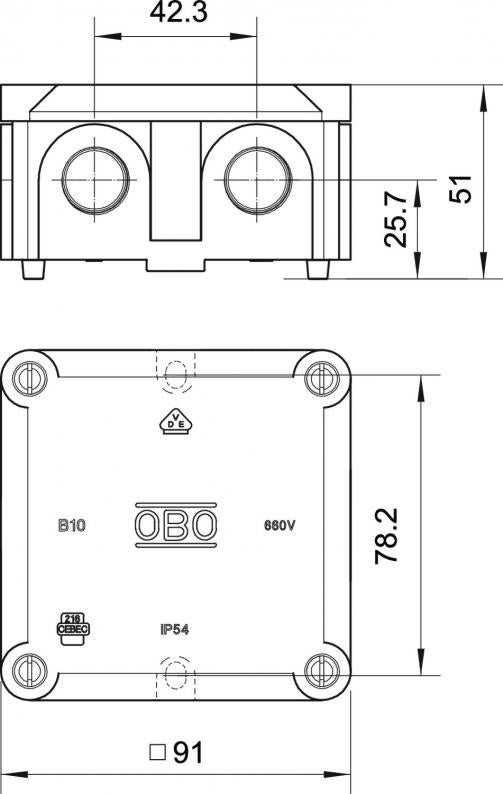

Dimension intérieure 80x80x39 mm Hauteur 51 mm Largeur 91 mm Longueur 91 mm Empreinte CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,3694 kg CO₂e Date de détermination valeur CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pièce Declared Unit Quantity (LCA) 1 Empreinte CO2 (GWP) du berceau à la porte 0,3694 kg CO2e / 1 Pièce - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique B 10 M / 2002167 , 0.30MB , pdfDéclaration de conformité UE B 10 M / 2002167 , 0.13MB , pdfDéclaration de conformité UE Déclaration de conformité UE ,Déclaration de conformité du Royaume-Uni B 10 M / 2002167 , 0.09MB , pdfREACH Déclaration de conformité B 10 M / 2002167 , 0.12MB , pdfRoHS Déclaration de conformité B 10 M / 2002167 , 0.12MB , pdfApprobation Approbation VDE B10 , 0.12MB , pdf
