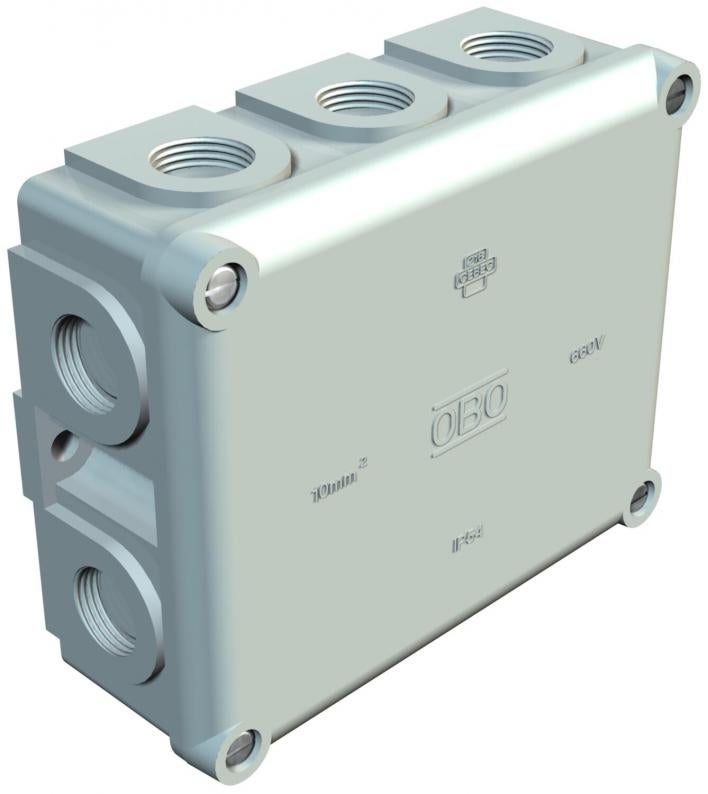

Boîte de dérivation B 11 M, filetée
Type B 11 M
Réf. 2002345
EAN 4012195105435
Réf. / Type
Dimension intérieure
nombre d'entrées
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Indice de protection IP54, tension nominale 660 V, section nominale 10 - mm², 2 trous de fixation pour vis jusqu'à 6 mm de Ø sur la face extérieure du boîtier, 4 vis pour couvercle, 10 entrées défonçables avec filetage M20 x 1,5, de préférence pour presse-étoupes à filetage court.
Dimensions intérieures: 125x100x44 mm.
B 11 M vide: sans bornier de raccordement
Dimensions intérieures: 125x100x44 mm.
B 11 M vide: sans bornier de raccordement
Caractéristiques techniques

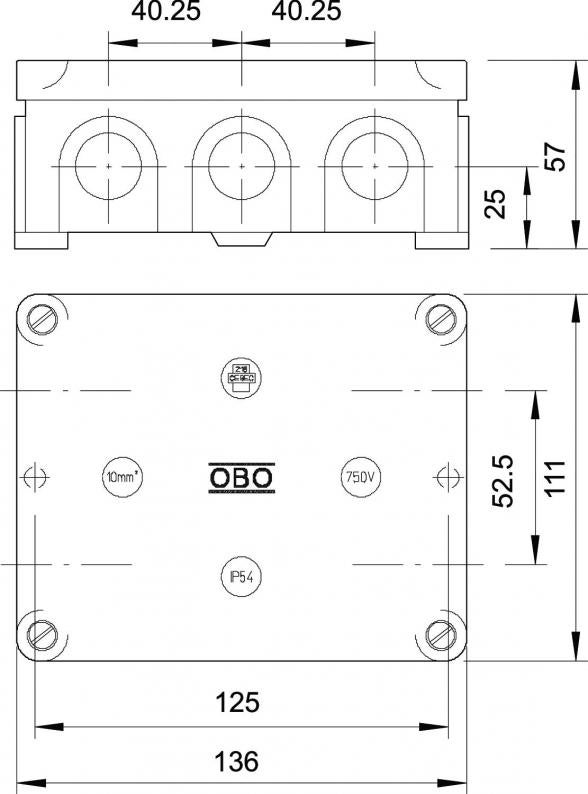

Dimensions
| Longueur | 111 mm |
|---|---|
| Largeur | 136 mm |
| Hauteur | 57 mm |
| Dimension intérieure | 125x100x44 mm |
Caractéristiques techniques
| Type de l’entrée | Presse-étoupe |
|---|---|
| Résistant aux chocs | non |
| Sans halogène | oui |
| nombre d'entrées | 10 |
| Entrée par le fond | non |
| Couvercle transparent | non |
| Indice de protection | IP54 |
| Tension nominale | 660 V |
| Juxtaposable | non |
| Avec couvercle | oui |
| Plombable | oui |
| Type de l'entrée | Câbles |
| Pour zone explosive | sans |
| Tension d'isolation de mesure Ui | 660 V |
| Maintien en fonction | sans |
| Modèle testé antidéflagrant | non |
| Type du passage sur le boîtier | Filetage et empreinte défonçable |
| avec blindage | non |
| Résistant aux intempéries | non |
| pour diamètre de tube | 20 mm |
| Pour zone explosible | sans |
| Pour poussières explosibles | sans |
| Section nominale min. | 10 mm² |
| forme | rectangulaire |
| Couvercle | non transparent |
| Fixation du couvercle | vissé |
| Conformité ROHS | oui |
| résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 750 °C |
| Dimension | 136x111x57 |
| Matériau | plastique thermodurcissable "Duroplast", aminoplaste type 131.5 |
| Coloris | gris clair ; RAL 7035 |
| Série de produit | Série B |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,6625 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,6625 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (3)
Images du produit (2)
Versions
Type
Dimension intérieure
nombre d'entrées
Indice de protection
Coloris
Réf.
B 40 M
78x78x43
7
IP54
gris clair ; RAL 7035
2001179
B 9 B M
73x73x35
7
IP54
gris clair ; RAL 7035
2001632
B 10 M
80x80x39
7
IP54
gris clair ; RAL 7035
2002167
B 11 M
125x100x44
10
IP54
gris clair ; RAL 7035
2002345
B 12 M
178x126x57
10
IP54
gris clair ; RAL 7035
2002523
