Boîte de dérivation X 16

Boîte de dérivation X 16

Type X16 SW
Réf. 2005130
EAN 4012196580521
Afficher toutes les versions
Réf. / Type
Dimension intérieure
Coloris

Pte UC : 1 Pièce

Pièce

Description

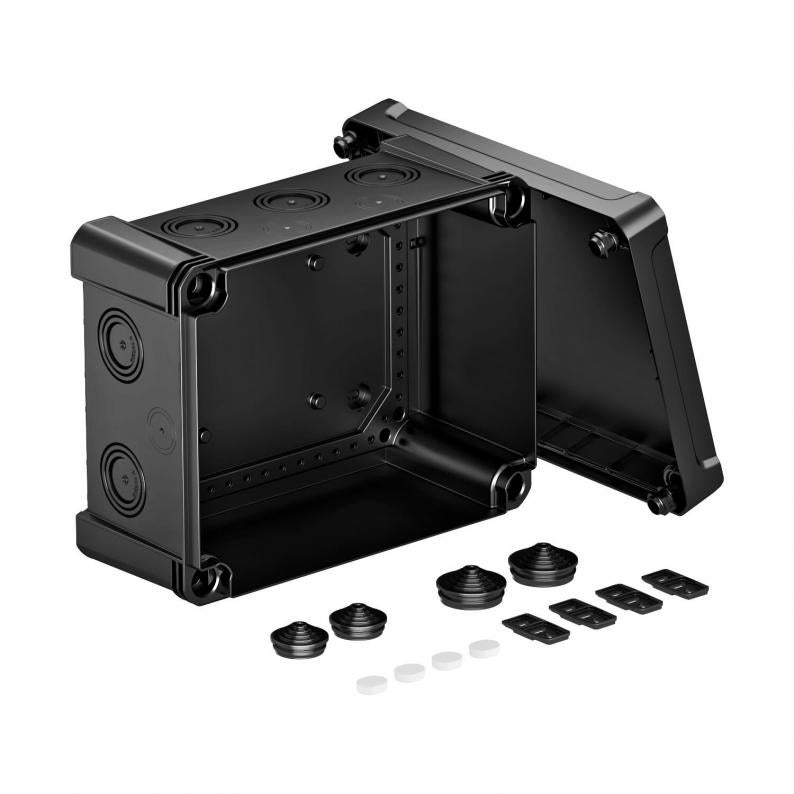

Boitier de dérivation pour le raccordement des câbles et conduits en intérieur et en extérieur. Forme rectangulaire avec entrées défonçables. Convient pour le montage mural/au plafond avec possibilité de fixation intérieure, extérieure ou de montage sur les dômes angulaires. Particulièrement résistant aux chocs avec IK09. Couvercle avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistants aux UV. Boîtier de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, température d'essai 650°C. Résistance aux chocs IK09 selon la norme DIN EN 50102. Indice de protection IP67 selon DIN EN 60529.
  • ENEC Autriche
  • Association autrichienne pour l'électrotechnique, Autriche
  • ignifuge < 650 ° C
  • RÉSISTANT AUX UV
  • sans halogène ; sans chlore, fluor et brome
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Déclaration de conformité UKCA
  • Indice de protection IP 67
  • Code IK 09
  • Entrée M25
  • Entrée M32
  • Entrée M40
  • Section nominale 16 mm²
  • 10 entrées de câble
  • Empreinte CO₂ (PCF)
  • Emballage sans plastique
  • Emballage intégralement composé de carton recyclé

Caractéristiques techniques

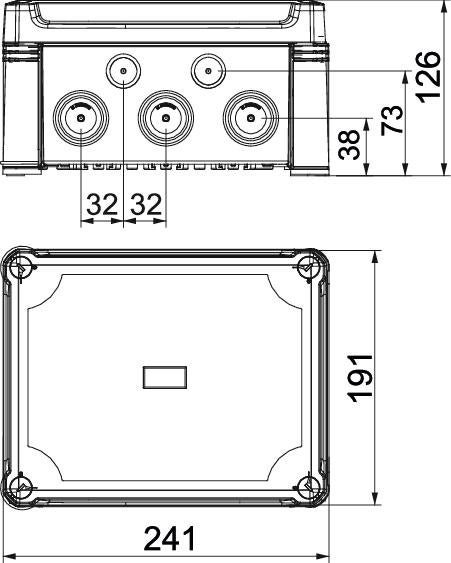

Dimensions

Longueur241 mm
Largeur191 mm
Hauteur126 mm
Dimension intérieure227x177x110 mm

Caractéristiques techniques

Résistant aux chocsoui
Sans halogèneoui
Renforcé de fibres de verreoui
nombre d'entrées10
Entrée par le fondnon
Couvercle transparentnon
Indice de protectionIP67
Tension nominale750 V
Juxtaposableoui
Avec couvercleoui
Plombableoui
Type de l'entréeMembrane étagée sectionnable
Tension d'isolation de mesure Ui750 V
Modèle testé antidéflagrantnon
Type du passage sur le boîtierEmpreinte défonçable
avec blindagenon
Résistant aux intempériesoui
Indice de protection code IKIK09
Max. Section du conducteur16 mm²
Section nominale min.6 mm²
Section nominale max.16 mm²
formerectangulaire
Équipementsans
Couverclenon transparent
Fixation du couverclevissé
Conformité ROHSoui
Type de montageMontage au mur/plafond
Plage de températures d’utilisation min.-25 °C
Plage de températures d’utilisation max.65 °C
résistant aux flammesselon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C
Dimension241x191x126
Matériaupolycarbonate
Colorisnoir graphite ; RAL 9011
Série de produitsérie X

Données environnementales

Emballage intégralement composé de carton recycléoui
Emballage sans plastiqueoui
Empreinte CO2 (GWP) du berceau à la porte2,9477 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)2,9477 kg CO₂e
Date de détermination valeur CO22025-05-14T00:00:00.000+0200
Declared UnitPièce
Declared Unit Quantity1

Téléchargements

0 sélectionné

Fiche technique (1)
Catalogues et brochures (3)
Déclarations (4)
Certificats (1)
Instructions et aides (2)
Images du produit (2)

Versions

Coloris
X16 LGR
Réf.
2005020
Dimension intérieure
227x177x110
nombre d'entrées
10
Indice de protection
IP67
Coloris
gris clair ; RAL 7035
X16 LGR-TR
Réf.
2005070
Dimension intérieure
227x177x110
nombre d'entrées
10
Indice de protection
IP67
Coloris
gris / transparent
X16 SW
Réf.
2005130
Dimension intérieure
227x177x110
nombre d'entrées
10
Indice de protection
IP67
Coloris
noir graphite ; RAL 9011
X16 SW-RO
Réf.
2005160
Dimension intérieure
227x177x110
nombre d'entrées
10
Indice de protection
IP67
Coloris
noir / rouge
