Presse-étoupe à écrou borgne, filetage métrique, gris argenté
Type V-TEC VM16 SGR
Réf. 2022845
EAN 4012195532699
Réf. / Type
Filetage
Pte UC : 50 Pièce
50Pièce
Pièce
Description
Le moyen le plus rapide et le plus pratique de fournir une décharge de traction et une étanchéité avec des presse-étoupes sur les boîtes de jonction et les boîtiers: les presse-étoupes V-TEC VM éprouvés d'OBO. Grâce au joint d'étanchéité intégré et à la technique spéciale de lamelles OBO, l'indice de protection IP68 est atteint. La décharge de traction et l'étanchéité sont contrôlées selon la norme DIN EN 62444
Les filetages de connexion sont métriques ou PG et peuvent donc être utilisés facilement. Une fois assemblée par vis, l'installation est quasiment éternelle : l'adaptation optimale des filetages avec le pas adapté garantit une résistance aux secousses à long terme.
.
Applications: des maisons privées avec boîtes de jonction aux applications industrielles dans les armoires de distribution.
Résistance à la température: entre -20°C et + 65°C
Les filetages de connexion sont métriques ou PG et peuvent donc être utilisés facilement. Une fois assemblée par vis, l'installation est quasiment éternelle : l'adaptation optimale des filetages avec le pas adapté garantit une résistance aux secousses à long terme.
.
Applications: des maisons privées avec boîtes de jonction aux applications industrielles dans les armoires de distribution.
Résistance à la température: entre -20°C et + 65°C
Caractéristiques techniques
Caractéristiques techniques
| Résistant aux chocs | non |
|---|---|
| Sans halogène | oui |
| Renforcé de fibres de verre | non |
| Eclateur antidéflagrant | non |
| Possibilité de décharge de traction | oui |
| Indice de protection | IP68 |
| Filetage | M16 x 1,5 |
| Pour zone explosive | sans |
| Type de filetage | métrique |
| Protection antiflexion | non |
| Avec contre-écrou | non |
| Bague d'étanchéité multiple | non |
| Presse-étoupe pour câbles plats | non |
| Type d'étanchéité | Bague d'étanchéité |
| Presse-étoupe divisible | non |
| Pour zone explosible | sans |
| Pour poussières explosibles | sans |
| Pas du filetage | 1,5 mm |
| Diamètre nominal du filetage | 16 |
| Hexagone mesure d'angle | 22 mm |
| Capacité d’étanchéité D min. | 4,5 mm |
| Capacité d’étanchéité D max. | 10 mm |
| Ouverture de clé | 20 |
| Modèle | droit |
| Conformité ROHS | oui |
| Longueur du filetage | 8 mm |
| Couple de serrage instable | 2,5 Nm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 65 °C |
| résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | M16 |
| Matériau | polyamide |
| Coloris | gris argenté RAL 7001 |
| Série de produit | V-TEC VM |

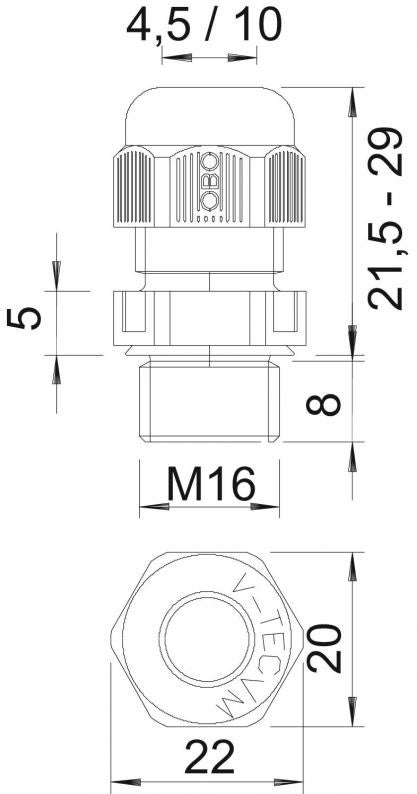

Dimensions
| Dimension L min. | 21,5 mm |
|---|---|
| Dimension L max. | 29 mm |
| Cote L1 | 8 mm |
| Cote L2 | 5 mm |
| Dimension E | 22 mm |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,0301 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0301 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
