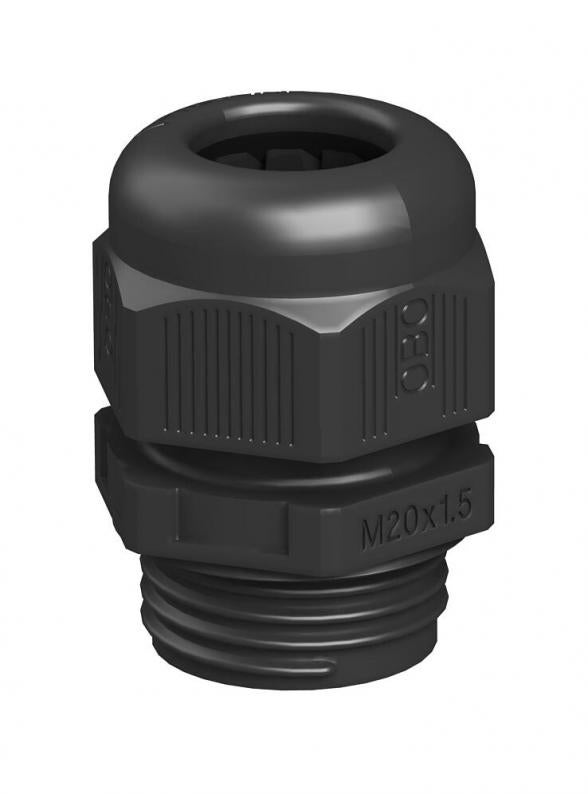

Presse-étoupe V-TEC, métrique, noir
Type V-TEC VM16 SW
Réf. 2022885
EAN 4012195535638
Réf. / Type
Filetage
Pte UC : 50 Pièce
50Pièce
Pièce
Description
Presse-étoupe avec raccord fileté métrique de type écrou borgne, pour boîtes de dérivation, boîte, coffret de distribution dans le domaine privé et industriel. Avec décharge de traction et lèvre d’étanchéité intégrée, testé selon la norme DIN EN 62444. Indice de protection IP68. Utilisation possible de -20 °C à +65 °C
Caractéristiques techniques
Caractéristiques techniques
| Résistant aux chocs | non |
|---|---|
| Sans halogène | oui |
| Renforcé de fibres de verre | non |
| Eclateur antidéflagrant | non |
| Possibilité de décharge de traction | oui |
| Indice de protection | IP68 |
| Filetage | M16 x 1,5 |
| Pour zone explosive | sans |
| Type de filetage | métrique |
| Protection antiflexion | non |
| Avec contre-écrou | non |
| Bague d'étanchéité multiple | non |
| Presse-étoupe pour câbles plats | non |
| Type d'étanchéité | Bague d'étanchéité |
| Presse-étoupe divisible | non |
| Pour zone explosible | sans |
| Pour poussières explosibles | sans |
| Pas du filetage | 1,5 mm |
| Diamètre nominal du filetage | 16 |
| Hexagone mesure d'angle | 22 mm |
| Capacité d’étanchéité D min. | 4,5 mm |
| Capacité d’étanchéité D max. | 10 mm |
| Ouverture de clé | 20 |
| Modèle | droit |
| Conformité ROHS | oui |
| Longueur du filetage | 8 mm |
| Couple de serrage instable | 2 Nm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 65 °C |
| résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | M16 |
| Matériau | polyamide |
| Coloris | noir |
| Série de produit | OBO IS THE NEW BLACK, V-TEC VM |
Dimensions
| Dimension L min. | 21,5 mm |
|---|---|
| Dimension L max. | 29 mm |
| Cote L1 | 8 mm |
| Cote L2 | 5 mm |
| Dimension E | 22 mm |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,0302 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0302 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (4)
Certificats (4)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Filetage
Bague d'étanchéité multiple
Coloris
Réf.
V-TEC VM12 SW
M12 x 1,5
non
noir
2022883
V-TEC VM16 SW
M16 x 1,5
non
noir
2022885
V-TEC VM20 SW
M20 x 1,5
non
noir
2022887
V-TEC VM25 SW
M25 x 1,5
non
noir
2022889
V-TEC VM32 SW
M32 x 1,5
non
noir
2022891
V-TEC VM40 SW
M40 x 1,5
non
noir
2022893
V-TEC VM50 SW
M50 x 1,5
non
noir
2022895
V-TEC VM63 SW
M63 x 1,5
non
noir
2022897
