Presse-étoupe, filetage métrique, résistant aux UV, gris clair
Type V-TEC VM20UV LGR
Réf. 2022902
EAN 4012195896739
Réf. / Type
Filetage
Pte UC : 50 Pièce
50Pièce
Pièce
Description
Presse-étoupe avec raccord fileté métrique de type écrou borgne, pour boîtes de dérivation, boîte, coffrets de distribution dans le domaine privé et industriel. Avec décharge de traction et lèvre d’étanchéité intégrée, testé selon la norme DIN EN 62444. Indice de protection IP68. Utilisation possible de -20 °C à +65 °C
Caractéristiques techniques
Caractéristiques techniques
| Résistant aux chocs | non |
|---|---|
| Sans halogène | oui |
| Renforcé de fibres de verre | non |
| Eclateur antidéflagrant | non |
| Possibilité de décharge de traction | oui |
| Indice de protection | IP68 |
| Filetage | M20 x 1,5 |
| Pour zone explosive | sans |
| Type de filetage | métrique |
| Protection antiflexion | non |
| Avec contre-écrou | non |
| Bague d'étanchéité multiple | non |
| Presse-étoupe pour câbles plats | non |
| Type d'étanchéité | Bague d'étanchéité |
| Presse-étoupe divisible | non |
| Pour zone explosible | sans |
| Pour poussières explosibles | sans |
| Diamètre nominal du filetage | 20 |
| Hexagone mesure d'angle | 27 mm |
| Capacité d’étanchéité D min. | 6 mm |
| Capacité d’étanchéité D max. | 13 mm |
| Ouverture de clé | 24 |
| Modèle | droit |
| Conformité ROHS | oui |
| Longueur du filetage | 9 mm |
| Couple de serrage instable | 3,8 Nm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 65 °C |
| résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | M20 |
| Matériau | polyamide |
| Coloris | gris clair |
| Série de produit | V-TEC VM |

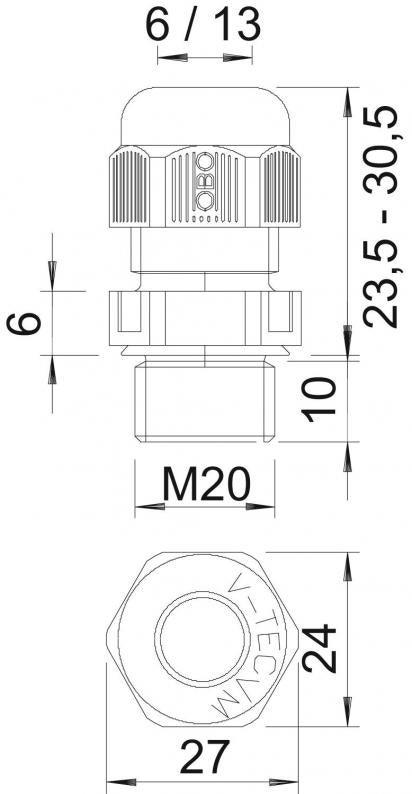

Dimensions
| Dimension L min. | 23,5 mm |
|---|---|
| Dimension L max. | 30,5 mm |
| Cote L1 | 9 mm |
| Cote L2 | 5 mm |
| Dimension E | 27 mm |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,0429 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0429 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires de montage
Article
Type
Réf.
Qté
Réf. 2048922
Contre-écrou, filetage métrique, gris clairType
116 M20 LGR PA
Pte UC : 100 Pièce
100Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (4)
Certificats (4)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Filetage
Bague d'étanchéité multiple
Coloris
Réf.
V-TEC VM12UV LGR
M12 x 1,5
non
gris clair
2022900
V-TEC VM16UV LGR
M16 x 1,5
non
gris clair
2022901
V-TEC VM20UV LGR
M20 x 1,5
non
gris clair
2022902
V-TEC VM25UV LGR
M25 x 1,5
non
gris clair
2022903
V-TEC VM32UV LGR
M32 x 1,5
non
gris clair
2022904
V-TEC VM40UV LGR
M40 x 1,5
non
gris clair
2022905
V-TEC VM50UV LGR
M50 x 1,5
non
gris clair
2022906
V-TEC VM63UV LGR
M63 x 1,5
non
gris clair
2022907
