Presse-étoupe conique, filetage métrique, gris clair
Type 106 M 50 PS
Réf. 2035375
EAN 4012195467953
Réf. / Type
Filetage
Pte UC : 5 Pièce
5Pièce
Pièce
Description
Presse-étoupe standard, forme A selon DIN 46320 doté d’une bague d’étanchéité simple en NR/SBR, avec raccord fileté métrique selon la norme CEI 423.
Indice de protection: avec bague d'étanchéité pour filet de raccordement IP65, sans baque d'étanchéité pour filet de raccordement IP54.
Conseil : Presse-étoupe en polystyrène, à serrer modérément en raison du risque de formation de fissures dues à la contrainte !
résistant aux chocs
Indice de protection: avec bague d'étanchéité pour filet de raccordement IP65, sans baque d'étanchéité pour filet de raccordement IP54.
Conseil : Presse-étoupe en polystyrène, à serrer modérément en raison du risque de formation de fissures dues à la contrainte !
résistant aux chocs
Caractéristiques techniques

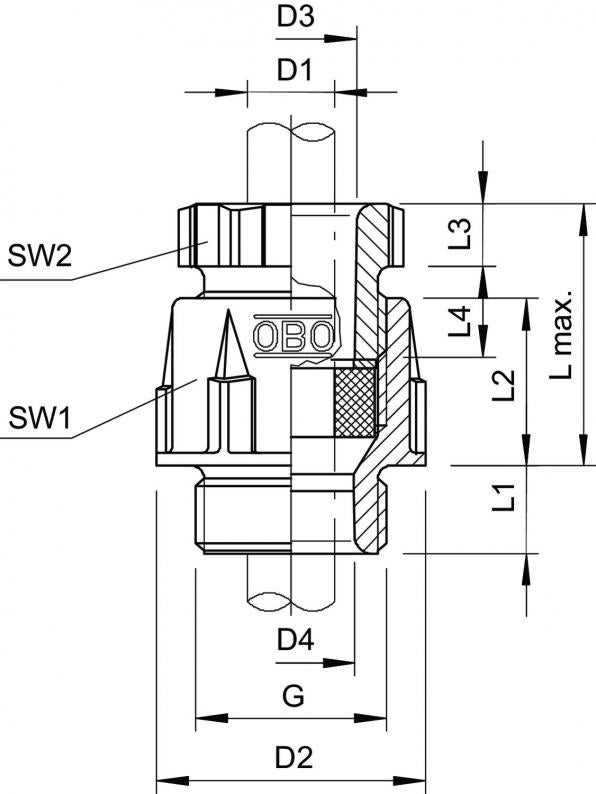

Dimensions
| Longueur | 65 mm |
|---|---|
| Largeur | 68 mm |
| Hauteur | 59 mm |
| Cote D1 | 38 mm |
| Cote D2 | 68 mm |
| Cote D3 | 44,5 mm |
| Dimension G | M50x1,5 mm |
| Dimension L max. | 48 mm |
| Cote L1 | 13 mm |
| Cote L2 | 27 mm |
| Cote L3 | 9 mm |
| Cote L4 | 18,5 mm |
| Cote D4 | 40,5 mm |
Caractéristiques techniques
| Résistant aux chocs | oui |
|---|---|
| Sans halogène | oui |
| Renforcé de fibres de verre | non |
| Eclateur antidéflagrant | non |
| Possibilité de décharge de traction | non |
| Indice de protection | IP65 |
| Filetage | M50 x 1,5 |
| Pour zone explosive | sans |
| Type de filetage | métrique |
| Protection antiflexion | non |
| Avec contre-écrou | non |
| Bague d'étanchéité multiple | non |
| Type d'étanchéité | Bague d'étanchéité |
| Presse-étoupe divisible | non |
| Pour zone explosible | sans |
| Pour poussières explosibles | sans |
| Diamètre nominal du filetage | 50 |
| Capacité d’étanchéité D min. | 30 mm |
| Capacité d’étanchéité D max. | 38 mm |
| Modèle | droit |
| Conformité ROHS | oui |
| Longueur du filetage | 13 mm |
| Ouverture de clé 1 | 60 mm |
| Ouverture de clé 2 | 55 mm |
| Dimension | M50 |
| Matériau | polystyrène |
| Coloris | gris clair ; RAL 7035 |
| Série de produit | V-TEC |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,2979 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,2979 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (3)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Filetage
Réf.
106 M12 PS
M12 x 1,5
2035316
106 M16 PS
M16 x 1,5
2035324
106 M 20 PS
M20 x 1,5
2035332
106 M 25 PS
M25 x 1,5
2035340
106 M 32 PS
M32 x 1,5
2035359
106 M 40 PS
M40 x 1,5
2035367
106 M 50 PS
M50 x 1,5
2035375
106 M 63 PS
M63 x 1,5
2035383
