Presse-étoupe conique, filetage PG, gris clair
Type 106 PG36
Réf. 2036363
EAN 4012195172871
Réf. / Type
Filetage
Pte UC : 10 Pièce
10Pièce
Pièce
Description
Presse-étoupe standard, forme A selon DIN 46320 bague d’étanchéité simple de NR/SBR.
Raccord fileté selon DIN 40430.
Indice de protection: avec bague d'étanchéité pour filet de raccordement IP65, sans baque d'étanchéité pour filet de raccordement IP54.
Conseil : Presse-étoupe en polystyrène, à serrer modérément en raison du risque de formation de fissures dues à la contrainte !
résistant aux chocs
Raccord fileté selon DIN 40430.
Indice de protection: avec bague d'étanchéité pour filet de raccordement IP65, sans baque d'étanchéité pour filet de raccordement IP54.
Conseil : Presse-étoupe en polystyrène, à serrer modérément en raison du risque de formation de fissures dues à la contrainte !
résistant aux chocs
Caractéristiques techniques

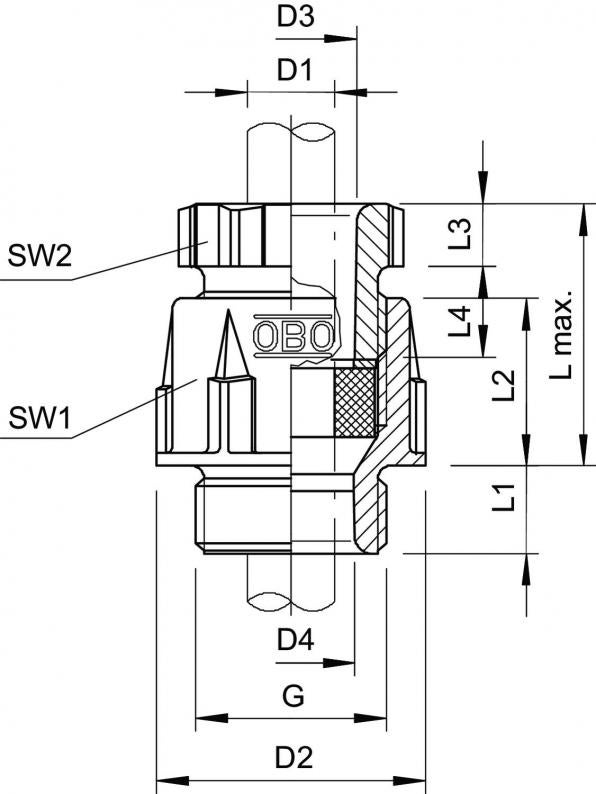

Dimensions
| Longueur | 58 mm |
|---|---|
| Largeur | 60 mm |
| Hauteur | 52 mm |
| Cote D1 | 32 mm |
| Cote D2 | 52 mm |
| Cote D3 | 38 mm |
| Dimension G | Pg36 mm |
| Dimension L max. | 43 mm |
| Cote L1 | 12 mm |
| Cote L2 | 24 mm |
| Cote L3 | 8 mm |
| Cote L4 | 17 mm |
| Cote D4 | 34,5 mm |
Caractéristiques techniques
| Résistant aux chocs | non |
|---|---|
| Sans halogène | oui |
| Renforcé de fibres de verre | non |
| Eclateur antidéflagrant | non |
| Possibilité de décharge de traction | non |
| Indice de protection | IP65 |
| Filetage | Pg 36 |
| Pour zone explosive | sans |
| Type de filetage | PG |
| Protection antiflexion | non |
| Avec contre-écrou | non |
| Bague d'étanchéité multiple | non |
| Type d'étanchéité | Bague d'étanchéité |
| Presse-étoupe divisible | non |
| Pour zone explosible | sans |
| Pour poussières explosibles | sans |
| Diamètre nominal du filetage | 36 |
| Capacité d’étanchéité D min. | 25 mm |
| Capacité d’étanchéité D max. | 33 mm |
| Modèle | droit |
| Conformité ROHS | oui |
| Longueur du filetage | 12 mm |
| Ouverture de clé 1 | 53 mm |
| Ouverture de clé 2 | 50 mm |
| Dimension | PG36 |
| Matériau | polystyrène |
| Coloris | gris clair ; RAL 7035 |
| Série de produit | V-TEC |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,2384 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,2384 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (3)
Images du produit (3)
Téléchargements de données 3D (1)
Versions
Type
Filetage
Réf.
106 PG7
Pg 7
2036061
106 PG9
Pg 9
2036096
106 PG11
Pg 11
2036118
106 PG13.5
Pg 13,5
2036134
106 PG16
Pg 16
2036169
106 PG21
Pg 21
2036215
106 PG29
Pg 29
2036290
106 PG36
Pg 36
2036363
106 PG42
Pg 42
2036428
106 PG48
Pg 48
2036487
