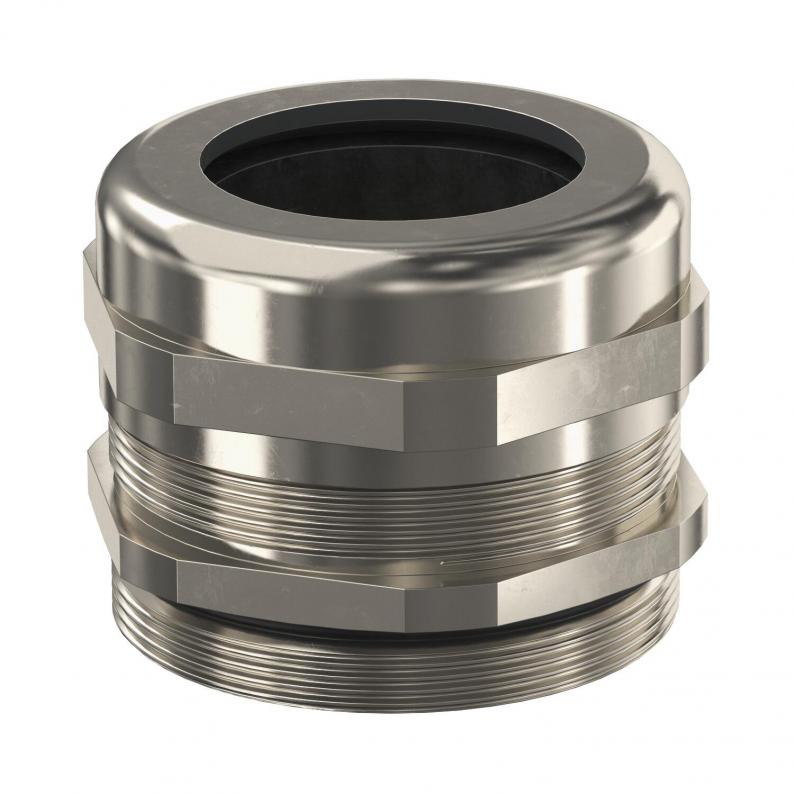

Presse-étoupe à écrou borgne, filetage métrique, nickelé
Type V-TEC VM63 MS
Réf. 2086060
EAN 4012195810131
Réf. / Type
Filetage
Pte UC : 5 Pièce
5Pièce
Pièce
Description
Presse-étoupe robuste de type écrou borgne avec filetage métrique selon la norme CEI 423, pour des exigences d’étanchéité élevées. Décharge de traction, protection antitorsion et étanchéité pour l’ensemble de la plage de serrage. Bague d’étanchéité en néoprène. Garniture de serrage en polyamide. Avec bague d’étanchéité prémontée sur le raccord fileté, testé VDE selon la norme DIN EN 50262, indice de protection IP68 à 5 bar/1 h, plage de température de -20 à 100 °C.
* Prix selon cours DEL.
* Prix selon cours DEL.
Caractéristiques techniques
Caractéristiques techniques
| Résistant aux chocs | non |
|---|---|
| Sans halogène | non |
| Renforcé de fibres de verre | non |
| Eclateur antidéflagrant | non |
| Possibilité de décharge de traction | oui |
| Indice de protection | IP68 |
| Filetage | M63 x 1,5 |
| Pour zone explosive | sans |
| Type de filetage | métrique |
| Protection antiflexion | non |
| Avec contre-écrou | non |
| Bague d'étanchéité multiple | non |
| Presse-étoupe pour câbles plats | non |
| Type d'étanchéité | Bague d'étanchéité |
| Hexagone mesure d'angle | 70 mm |
| Capacité d’étanchéité D min. | 32 mm |
| Capacité d’étanchéité D max. | 42 mm |
| Ouverture de clé | 65 |
| Modèle | droit |
| Conformité ROHS | Sauf |
| Longueur du filetage | 10 mm |
| Couple de serrage instable | 13,5 Nm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 100 °C |
| Dimension | M63 |
| Surface | nickelé |
| Matériau | laiton |
| Série de produit | V-TEC VM |
Dimensions
| Dimension L max. | 44,5 mm |
|---|---|
| Cote L1 | 10 mm |
| Cote L2 | 5 mm |
| Cote L3 | 31 mm |
| Dimension E | 70 mm |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,7709 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,7709 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires de montage
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Certificats (1)
Images du produit (2)
Téléchargements de données 3D (1)
Versions
Type
Filetage
Bague d'étanchéité multiple
Réf.
V-TEC VM12 MS
M12 x 1,5
non
2086018
V-TEC VM16 MS
M16 x 1,5
non
2086024
V-TEC VM20 MS
M20 x 1,5
non
2086030
V-TEC VM25 MS
M25 x 1,5
non
2086036
V-TEC VM32 MS
M32 x 1,5
non
2086042
V-TEC VM40 MS
M40 x 1,5
non
2086048
V-TEC VM50 MS
M50 x 1,5
non
2086054
V-TEC VM63 MS
M63 x 1,5
non
2086060
Filetage
V-TEC VM12 MS
Réf.
2086018
Filetage
M12 x 1,5
Bague d'étanchéité multiple
non
V-TEC VM16 MS
Réf.
2086024
Filetage
M16 x 1,5
Bague d'étanchéité multiple
non
V-TEC VM20 MS
Réf.
2086030
Filetage
M20 x 1,5
Bague d'étanchéité multiple
non
V-TEC VM25 MS
Réf.
2086036
Filetage
M25 x 1,5
Bague d'étanchéité multiple
non
V-TEC VM32 MS
Réf.
2086042
Filetage
M32 x 1,5
Bague d'étanchéité multiple
non
V-TEC VM40 MS
Réf.
2086048
Filetage
M40 x 1,5
Bague d'étanchéité multiple
non
V-TEC VM50 MS
Réf.
2086054
Filetage
M50 x 1,5
Bague d'étanchéité multiple
non
V-TEC VM63 MS
Réf.
2086060
Filetage
M63 x 1,5
Bague d'étanchéité multiple
non
