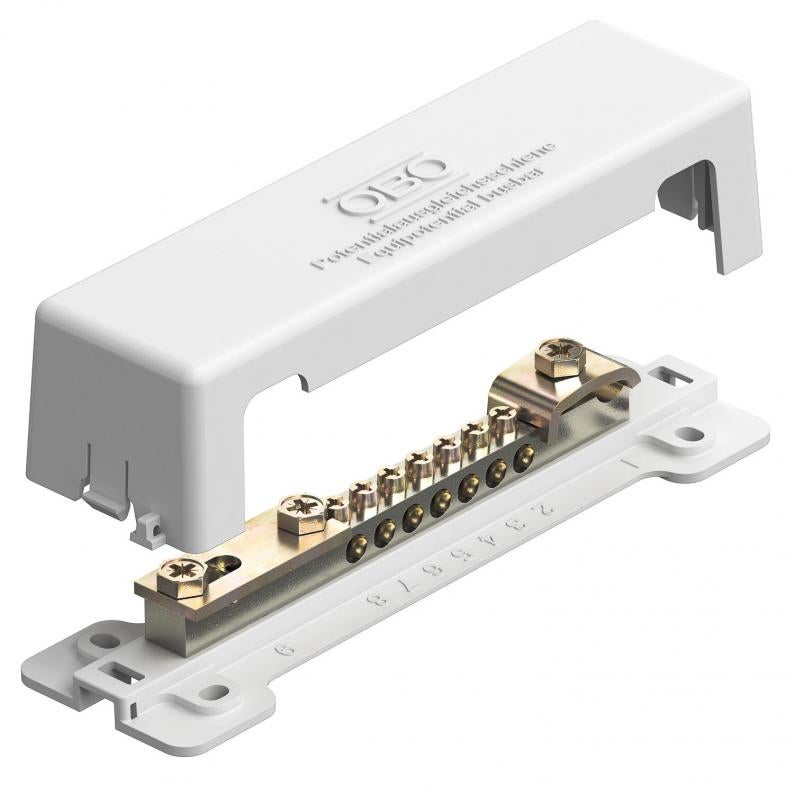

Rail de liaison équipotentielle OBO EcoLine
Type 1809 NR ECO
Réf. 5015075
EAN 4012195931669
Réf. / Type
5015075 / 1809 NR ECO
Longueur
188 mm
Largeur
52 mm
Hauteur
44,5 mm
Coloris
blanc
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Le rail de liaison équipotentielle OBO Green est une solution en acétate de cellulose CA pour la mise en place d'une liaison équipotentielle selon DIN VDE 0100-410 / -540 et d'une liaison équipotentielle contre la foudre selon DIN VDE 0185-305. Le matériau de base du matériau est un matériau éprouvé de l'industrie papetière.
• Plaque de base et couvercle en CA, blanc
• Le capot peut être scellé / étiqueté
• Bande de contact en laiton
• Vis et supports en acier galvanisé
• Capacité de charge de courant de foudre 100 kA (10/350)
Options de connexion:
• 7 lignes simples ou multi-fils jusqu'à 25 mm² ou lignes fines jusqu'à 16 mm²
• 1 conducteur rond Rd 8-10
• 1 ruban plat jusqu'à FL 30 ou conducteur rond 8-10
avec couvercle plombable,
en matière première renouvelable
• Plaque de base et couvercle en CA, blanc
• Le capot peut être scellé / étiqueté
• Bande de contact en laiton
• Vis et supports en acier galvanisé
• Capacité de charge de courant de foudre 100 kA (10/350)
Options de connexion:
• 7 lignes simples ou multi-fils jusqu'à 25 mm² ou lignes fines jusqu'à 16 mm²
• 1 conducteur rond Rd 8-10
• 1 ruban plat jusqu'à FL 30 ou conducteur rond 8-10
avec couvercle plombable,
en matière première renouvelable
Caractéristiques techniques
Dimensions
| Longueur | 188 mm |
|---|---|
| Largeur | 52 mm |
| Hauteur | 44,5 mm |
Caractéristiques techniques
| Isolateur | oui |
|---|---|
| Nombre de raccordements de conducteurs ronds total | 1 |
| Nombre de raccordements de conducteurs ronds jusqu'à 8 mm | 0 |
| Nombre de raccordements de conducteurs ronds jusqu'à 10 mm | 0 |
| Nombre de raccordements de conducteurs ronds jusqu'à 8-10 mm | 1 |
| Nombre de raccordements de conducteurs plats jusqu'à 30 mm | 1 |
| Nombre de raccordements de conducteurs plats jusqu'à 40 mm | 0 |
| Nombre de raccordements de câbles jusqu'à 6 mm² rigides | 0 |
| Nombre de raccordements de câbles jusqu'à 16 mm² rigides | 0 |
| Nombre de raccordements de câbles jusqu'à 25 mm² rigides | 7 |
| Nombre de raccordements de câbles jusqu'à 95 mm² rigides | 0 |
| Matériau du rail de contact | laiton |
| Matériau de la borne | Acier inoxydable (V2A) |
| Modèle | avec couvercle |
| Capacité de charge de courant de foudre | H/100 kA |
| Conformité ROHS | oui |
| Forme de construction | Construction fixe |
| Dimension | 188mm |
| Matériau | Laiton, sans plomb |
| Coloris | blanc |
| Série de produit | EcoLine |
Données environnementales
| Emballage sans plastique | oui |
|---|---|
| Matériau réduit en CO2 | oui |
| Réutilisable après désinstallation/démontage | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 1,0222 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,0222 kg CO₂e |
| Date de détermination valeur CO2 | 2025-10-30T00:00:00.000+0100 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
