Bride de mise à la terre type 925
Type 925 3/4
Réf. 5040094
EAN 4012195385394
Réf. / Type
Cote X
Cote A
Plage de serrage D min.
Plage de serrage D max.
Pte UC : 25 Pièce
25Pièce
Pièce
Description
• Pour tuyaux 1/4-1 1/2 pouces ou Ø 11,5-48,3 mm
• Possibilités de raccordement : câbles jusqu'à 16 mm² avec borne de raccordement rivetée en laiton et 1 vis à tête cylindrique M5 x 12
• Jusqu'à une taille de 1 1/2 pouces avec 2 vis à tête cylindrique M6 x 16 (G)
• Possibilités de raccordement : câbles jusqu'à 16 mm² avec borne de raccordement rivetée en laiton et 1 vis à tête cylindrique M5 x 12
• Jusqu'à une taille de 1 1/2 pouces avec 2 vis à tête cylindrique M6 x 16 (G)
Caractéristiques techniques

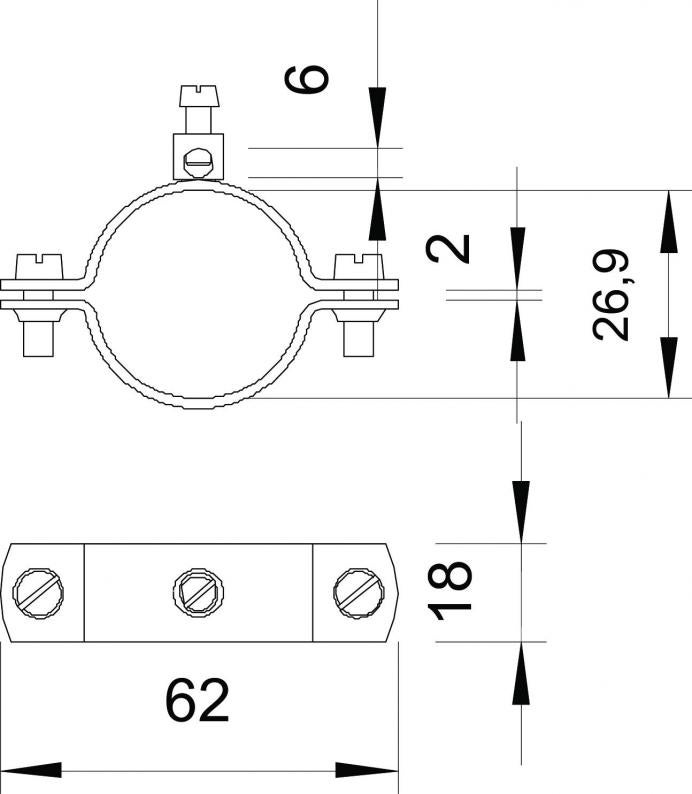

Dimensions
| Cote X | 2 mm |
|---|---|
| Cote A | 62 mm |
| Cote b | 18 mm |
| Cote D | 26,9 mm |
Caractéristiques techniques
| Plage de serrage D | 3/4 |
|---|---|
| Nombre de conducteurs | 1 |
| Section du câble à raccorder min. | 0 mm² |
| Section du câble à raccorder max. | 16 mm² |
| Conformité ROHS | Sauf |
| Plage de serrage D min. | 24,9 mm |
| Plage de serrage D max. | 26,9 mm |
| Dimension | 3/4" |
| Surface | galvanisé |
| Matériau | acier |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,1181 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,1181 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (3)
Images du produit (2)
Versions
Type
Cote X
Cote A
Plage de serrage D min.
Plage de serrage D max.
Réf.
925 1/4
2
48
11,5
13,5
5040035
925 3/8
2
52
15,2
17,2
5040051
925 1/2
2
56
19,3
21,3
5040078
925 3/4
2
62
24,9
26,9
5040094
925 1
2
70
31,7
33,7
5040116
925 1 1/4
2
81
40,4
42,4
5040132
925 1 1/2
2
88
46,3
48,3
5040159
Cote A
Plage de serrage D min.
Plage de serrage D max.
925 1/4
Réf.
5040035
Cote X
2
Cote A
48
Plage de serrage D min.
11,5
Plage de serrage D max.
13,5
925 3/8
Réf.
5040051
Cote X
2
Cote A
52
Plage de serrage D min.
15,2
Plage de serrage D max.
17,2
925 1/2
Réf.
5040078
Cote X
2
Cote A
56
Plage de serrage D min.
19,3
Plage de serrage D max.
21,3
925 3/4
Réf.
5040094
Cote X
2
Cote A
62
Plage de serrage D min.
24,9
Plage de serrage D max.
26,9
925 1
Réf.
5040116
Cote X
2
Cote A
70
Plage de serrage D min.
31,7
Plage de serrage D max.
33,7
925 1 1/4
Réf.
5040132
Cote X
2
Cote A
81
Plage de serrage D min.
40,4
Plage de serrage D max.
42,4
925 1 1/2
Réf.
5040159
Cote X
2
Cote A
88
Plage de serrage D min.
46,3
Plage de serrage D max.
48,3
