Attention : Cet article n'est plus actif. Vous pouvez trouver l’article actuel ici : 6059314 / Chemin de câbles MKS-Magic® 85 non perforé FS

Chemin de câbles MKSU 85 FS 3000 | 300 | 1 | non | acier | galvanisé sendzimir

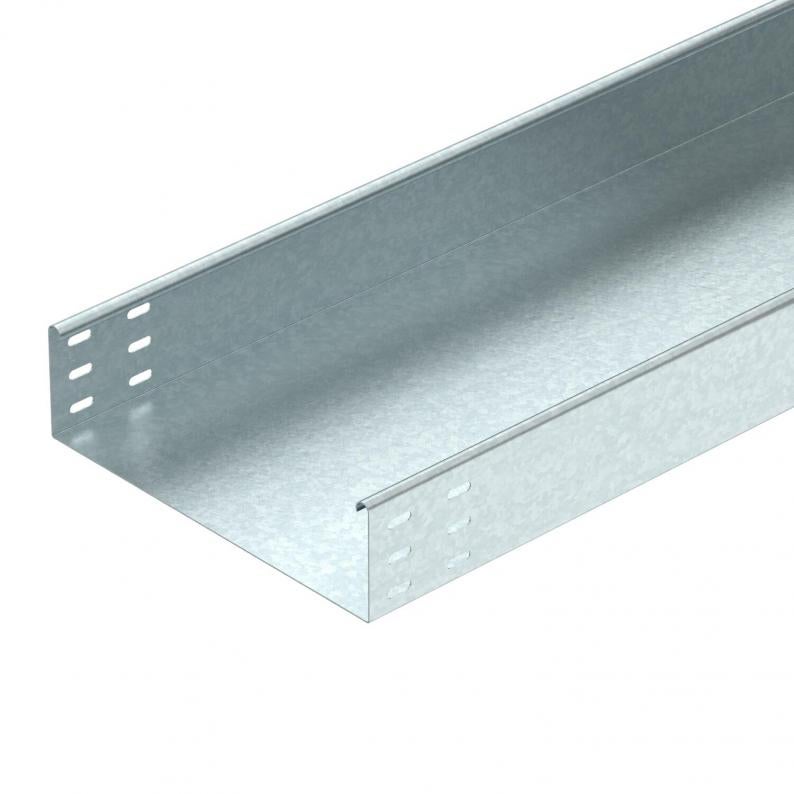

Chemin de câbles MKSU 85 FS

Réf. 6063330 | EAN 4012195756200

Réf. / Type	6063330 / MKSU 830 FS

Longueur	3000 mm

Largeur	300 mm

Épaisseur de tôle	1 mm

Maintien en fonction	non

Matériau	acier

Surface	galvanisé sendzimir

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

MKSU 85 = système de chemins de câbles mi-lourd d'une hauteur d'aile de 85 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Including connector, type RLVL 85.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
avec partie supérieure	non
Coloris	zinc
Conformité ROHS	oui
Dimension	85x300x3000
Dimension	85x300
Épaisseur de tôle	1 mm
Maintien en fonction	non
Matériau	acier
Modèle longue portée	non

Perforation de montage dans le fond	non
Perforation latérale	non
Schéma de perçage NATO	non
Section utile	25300 mm²
Section utile	253 cm²
Série de produit	Série MKS
Surface	galvanisé sendzimir
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

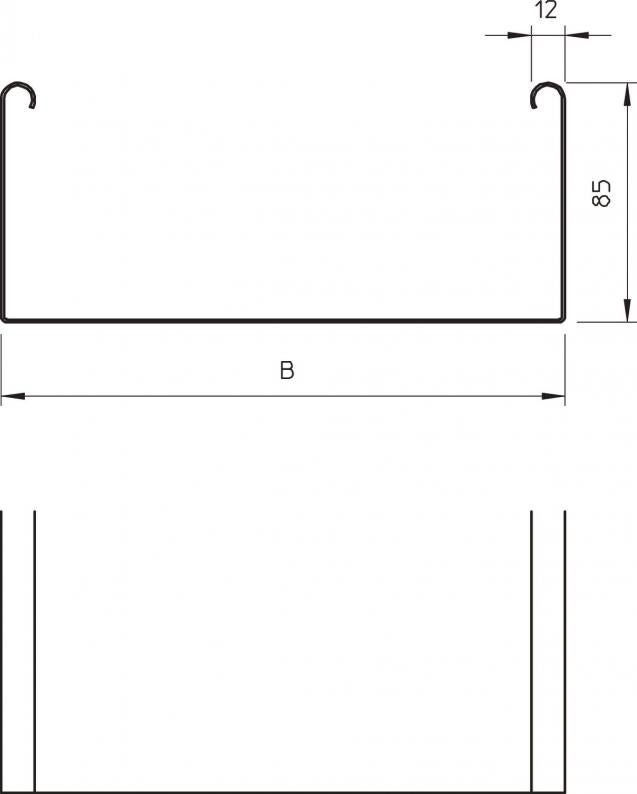

Dimensions

Cote B	300 mm
Hauteur	85 mm

Largeur	300 mm
Longueur	3000 mm

Charges

Écart entre supports 1,5 m	1,75 kN/m
Écart entre supports 1,75 m	1,4 kN/m

Écart entre supports 2,0 m	1,1 kN/m
Écart entre supports 2,5 m	0,5 kN/m

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	8,9541 kg CO₂e
Date de détermination valeur CO2	2025-04-02T00:00:00.000+0200
Declared Unit	Mètre

Declared Unit Quantity	1
Empreinte CO2 (GWP) du berceau à la porte	8,9541 kg CO₂e / 1 Mètre

Caractéristiques techniques

Diagramme de charge du chemin de câbles MKSU 85

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
MKSU 830 FS	3000 mm	300 mm	1 mm	non	acier	galvanisé sendzimir	6063330	m	6 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit/coudé 85 FS	RLVL 85 FS	6067123	Pièce	10 Pièce
Couvre-joint FS	SSLB 300 FS	7070217	Pièce	20 Pièce
Coude à 45° 85 FS	RB 45 830 FS	6036204	Pièce	1 Pièce
Coude à 90° 85 FS	RB 90 830 FS	6036704	Pièce	1 Pièce
Coude à angle réglable 85 FS	RB W 830 FS	6037204	Pièce	1 Pièce
Dérivation à monter 85 FS	RAA 830 FS	6042135	Pièce	1 Pièce
Pièce en T 85 FS	RT 830 FS	6038214	Pièce	1 Pièce
Croisement 85 FS	RK 830 FS	7027335	Pièce	1 Pièce
Couvercle avec verrou tournant FS	DRL 300 FS	6052304	m	6 m
Séparateur 85 FS	TSG 85 FS	6062114	m	3 m
