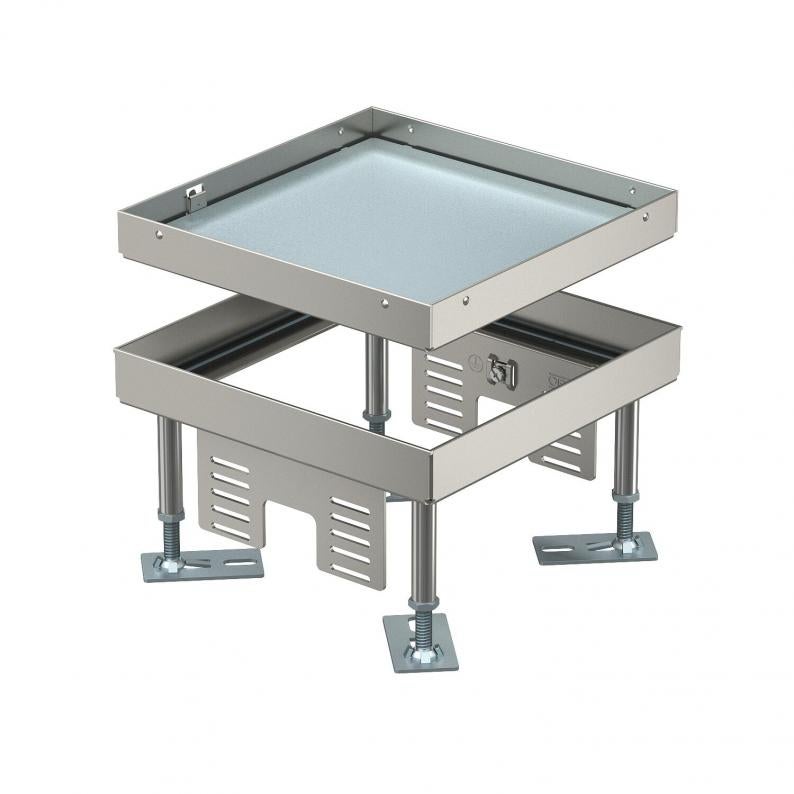

Cassette réglable en hauteur pour charges lourdes, pleine, RKNSL, taille nominale 4, acier inoxydable
Type RKN3 4 V SL1 15
Réf. 7408920
EAN 4012197278236
Réf. / Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension h
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Cassette carrée pleine pour charges lourdes réglable en hauteur de taille nominale 4 pour la réalisation d’une trappe d’inspection. Montage dans les systèmes de goulottes, les faux-planchers et les planchers creux, dans des planchers nettoyés à l’eau ou à sec en intérieur. Classe de charge 1 jusqu’à 10 kN. Convient uniquement aux revêtements de sol lisses.
Pour le montage de 2 supports universels UT3 pour 4 appareils d’installation individuels avec anneau porteur/étrier porteur ou 6 appareils Modul 45®. Il est possible d’installer 2 plaques de recouvrement APMT2.
Pour le montage de 2 supports universels UT3 pour 4 appareils d’installation individuels avec anneau porteur/étrier porteur ou 6 appareils Modul 45®. Il est possible d’installer 2 plaques de recouvrement APMT2.
Caractéristiques techniques
Dimensions
| Longueur | 199 mm |
|---|---|
| Largeur | 199 mm |
| Hauteur | 105 mm |
| Dimension h | 105 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 105 mm |
|---|---|
| Hauteur de plancher max. | 150 mm |
| Épaisseur du revêtement de sol | 15 mm |
| Plage de réglage min. | 105 mm |
| Plage de réglage max. | 150 mm |
| Nombre d'appareillages montables | 0 |
| Découplable | non |
| Longueur dimension d'installation | 201 mm |
| Largeur dimension d'installation | 201 mm |
| Convient pour montage dans des sols creux | oui |
| Convient pour montage dans des faux-planchers | oui |
| Entretien du sol | humide |
| Profondeur de montage | 105 mm |
| Modèle Sortie de câble | Aucune sortie de câble |
| Nombre des sorties de câble | 0 |
| Support d'appareillage pour le logement de paniers support appareillage | non |
| Indice de protection code IK | IK10 |
| Classe pour charges lourdes | 10 kN (OBO SL1) |
| Type du système d'encastrement | UT3 |
| Modèle pour charges lourdes | oui |
| Dimension nominale pour boîtier d'appareillages | 4 |
| Homologations | VDE |
| Norme | EN 50085-2-2 |
| Indice de protection (IP) en utilisation | IP00 |
| Indice de protection (IP) hors utilisation | IP55 |
| Nombre de supports universels | 2 x UT3 |
| Découpe de sol/Ouverture de montage | 201x201 |
| Modèle | carré |
| Conformité ROHS | Sauf |
| Dimension | 199x199x100 |
| Matériau | Acier inoxydable |
| Série de produit | RKN |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 16,2608 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 16,2608 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
SK RK4
7404380
Pte UC : 1 Pièce
1Pièce
Pièce
DUG 350 4SL
7401408
Pte UC : 1 Pièce
1Pièce
Pièce
Type
SK RK4
Pte UC : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (2)
Catalogues et brochures (2)
Déclarations (3)
Certificats (1)
Instructions et aides (1)
Images du produit (2)
Versions
Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension nominale pour boîtier d'appareillages
Dimension h
Indice de protection (IP) hors utilisation
Réf.
RKN3 4 V SL1 15
105
150
15
4
105
IP55
7408920
RKN3 4 V SL1 20
110
155
20
4
110
IP55
7408922
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension h
RKN3 4 V SL1 15
Réf.
7408920
Hauteur de plancher min.
105
Hauteur de plancher max.
150
Épaisseur du revêtement de sol
15
Dimension nominale pour boîtier d'appareillages
4
Dimension h
105
Indice de protection (IP) hors utilisation
IP55
RKN3 4 V SL1 20
Réf.
7408922
Hauteur de plancher min.
110
Hauteur de plancher max.
155
Épaisseur du revêtement de sol
20
Dimension nominale pour boîtier d'appareillages
4
Dimension h
110
Indice de protection (IP) hors utilisation
IP55
