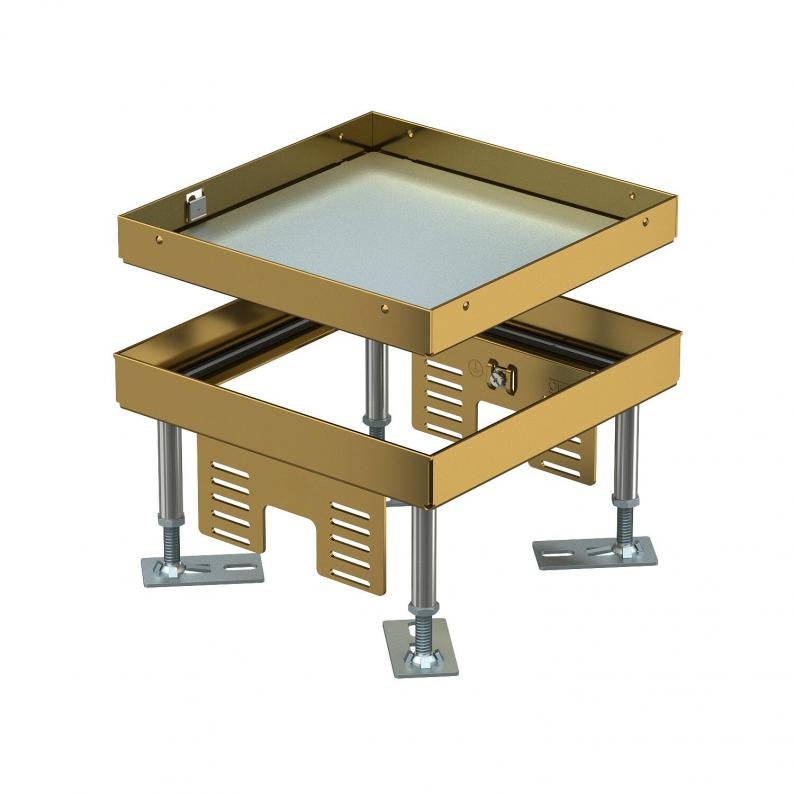

Cassette réglable en hauteur pour trappe d'inspection, RKN, laiton
Type RKN3 4 MS 20
Réf. 7408952
EAN 4012197278199
Réf. / Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension h
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Cassette carrée pleine réglable en hauteur de taille nominale 4 pour la réalisation d’une trappe d’inspection dans les systèmes de goulottes, les faux-planchers et les planchers creux, dans des planchers nettoyés à l’eau ou à sec en intérieur. Convient uniquement aux revêtements de sol lisses.
Pour le montage de 2 supports universels UT3 pour 4 appareils d’installation individuels avec anneau porteur/étrier porteur ou 6 appareils Modul 45®. Il est possible d’installer 2 plaques de recouvrement APMT2.
Pour le montage de 2 supports universels UT3 pour 4 appareils d’installation individuels avec anneau porteur/étrier porteur ou 6 appareils Modul 45®. Il est possible d’installer 2 plaques de recouvrement APMT2.
Caractéristiques techniques
Dimensions
| Longueur | 199 mm |
|---|---|
| Largeur | 199 mm |
| Hauteur | 105 mm |
| Dimension h | 105 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 105 mm |
|---|---|
| Hauteur de plancher max. | 150 mm |
| Épaisseur du revêtement de sol | 20 mm |
| Plage de réglage min. | 105 mm |
| Plage de réglage max. | 150 mm |
| Nombre d'appareillages montables | 0 |
| Découplable | non |
| Longueur dimension d'installation | 201 mm |
| Largeur dimension d'installation | 201 mm |
| Convient pour montage dans des sols creux | oui |
| Convient pour montage dans des faux-planchers | oui |
| Entretien du sol | humide |
| Profondeur de montage | 105 mm |
| Modèle Sortie de câble | Aucune sortie de câble |
| Nombre des sorties de câble | 0 |
| Support d'appareillage pour le logement de paniers support appareillage | non |
| Indice de protection code IK | IK10 |
| Type du système d'encastrement | UT3 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | 4 |
| Homologations | VDE |
| Norme | EN 50085-2-2 |
| Indice de protection (IP) en utilisation | IP00 |
| Indice de protection (IP) hors utilisation | IP55 |
| Nombre de supports universels | 2 x UT3 |
| Découpe de sol/Ouverture de montage | 201x201 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | carré |
| Conformité ROHS | Sauf |
| Dimension | 199x199x100 |
| Matériau | laiton |
| Série de produit | RKN |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 9,6218 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 9,6218 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (2)
Catalogues et brochures (2)
Déclarations (3)
Certificats (1)
Instructions et aides (1)
Images du produit (2)
Versions
Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension nominale pour boîtier d'appareillages
Dimension h
Réf.
RKN3 4 MS 20
105
150
20
4
105
7408952
RKN3 4 MS 25
110
155
25
4
110
7408956
