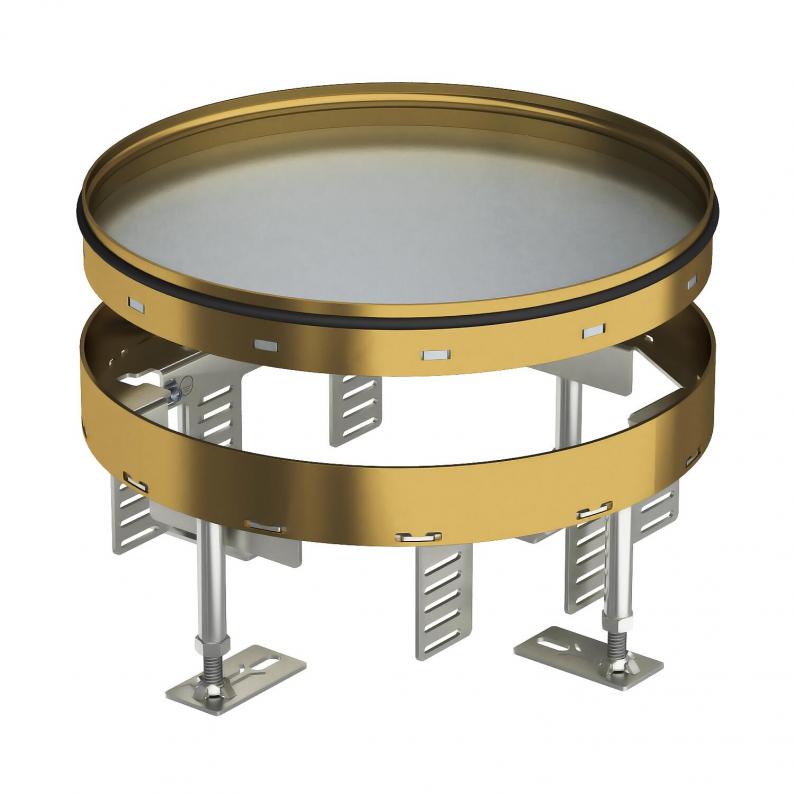

Cassette réglable en hauteur pour trappe d'inspection, RKR, laiton
Type RKRN2 R7 MS25
Réf. 7409104
EAN 4012195868316
Réf. / Type
7409104 / RKRN2 R7 MS25
Hauteur de plancher min.
105 mm
Hauteur de plancher max.
155 mm
Épaisseur du revêtement de sol
25 mm
Dimension nominale pour boîtier d'appareillages
R7
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Cassette pleine réglable en hauteur pour la réalisation d'une trappe d'inspection de taille nominale R7 dans des planchers nettoyés à l'eau ou à sec. Trois solutions vous sont proposées pour l'ouverture du boîtier : ouverture par douille filetée type GH en association avec la clef WZ 1022, l'aimant WZ 1028, ou bien la ventouse WZ1029.
Cassette réglable en hauteur comme cassette pleine, 3 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2 et une plaque APMT5. Pour le montage de 2 supports universels UT4 et un support UT3 pour 7 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 10 appareils Modul 45.
Cassette réglable en hauteur comme cassette pleine, 3 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2 et une plaque APMT5. Pour le montage de 2 supports universels UT4 et un support UT3 pour 7 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 10 appareils Modul 45.
Caractéristiques techniques
Dimensions
| Longueur | 274 mm |
|---|---|
| Largeur | 274 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 105 mm |
|---|---|
| Hauteur de plancher max. | 155 mm |
| Épaisseur du revêtement de sol | 25 mm |
| Plage de réglage min. | 105 mm |
| Plage de réglage max. | 155 mm |
| Nombre d'appareillages montables | 0 |
| Découplable | non |
| Diamètre de montage | 275 |
| Convient pour montage dans des sols creux | oui |
| Convient pour montage dans des faux-planchers | oui |
| Entretien du sol | humide |
| Nombre de paniers support appareillage | 3 |
| Profondeur de montage | 105 mm |
| Modèle Sortie de câble | Aucune sortie de câble |
| Nombre des sorties de câble | 0 |
| Support d'appareillage pour le logement de paniers support appareillage | non |
| Indice de protection code IK | IK10 |
| Type du système d'encastrement | UT3 / UT4 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | R7 |
| Homologations | VDE |
| Indice de protection (IP) en utilisation | IP00 |
| Indice de protection (IP) hors utilisation | IP44 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | rond |
| Conformité ROHS | Sauf |
| Dimension | Ø275mm |
| Matériau | laiton |
| Série de produit | RKR |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 11,9161 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 11,9161 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
