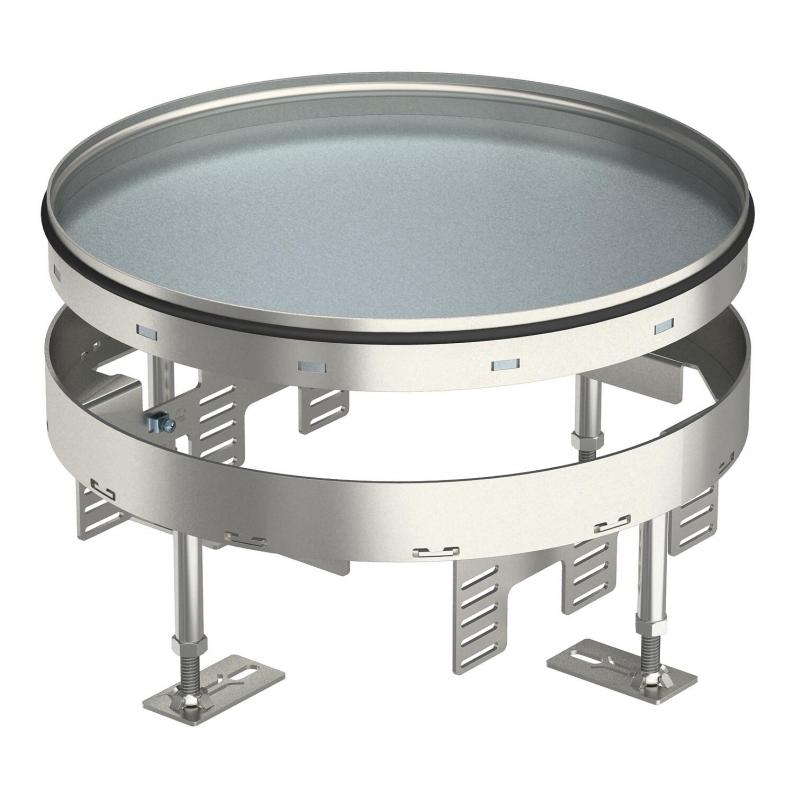

Cassette réglable en hauteur pour trappe d'inspection, RKR, acier inoxydable
Type RKRN2 R9 VS20
Réf. 7409128
EAN 4012195868446
Réf. / Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Cassette pleine réglable en hauteur pour la réalisation d’une trappe d’inspection de taille nominale R9 dans des planchers nettoyés à l’eau ou à sec en intérieur. Convient uniquement aux revêtements de sol lisses.
Cassette réglable en hauteur comme cassette pleine, 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT3 pour 9 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 12 appareils Modul 45.
Cassette réglable en hauteur en tant que cassette factice, à 3 compartiments.
Cassette réglable en hauteur comme cassette pleine, 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT3 pour 9 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 12 appareils Modul 45.
Cassette réglable en hauteur en tant que cassette factice, à 3 compartiments.
Caractéristiques techniques
Dimensions
| Longueur | 304 mm |
|---|---|
| Largeur | 304 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 105 mm |
|---|---|
| Hauteur de plancher max. | 155 mm |
| Épaisseur du revêtement de sol | 20 mm |
| Plage de réglage min. | 105 mm |
| Plage de réglage max. | 155 mm |
| Nombre d'appareillages montables | 0 |
| Découplable | non |
| Diamètre de montage | 305 |
| Convient pour montage dans des sols creux | oui |
| Convient pour montage dans des faux-planchers | oui |
| Entretien du sol | humide |
| Nombre de paniers support appareillage | 3 |
| Profondeur de montage | 105 mm |
| Modèle Sortie de câble | Aucune sortie de câble |
| Nombre des sorties de câble | 0 |
| Support d'appareillage pour le logement de paniers support appareillage | non |
| Indice de protection code IK | IK10 |
| Type du système d'encastrement | UT4 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | R9 |
| Homologations | VDE |
| Indice de protection (IP) en utilisation | IP00 |
| Indice de protection (IP) hors utilisation | IP44 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | rond |
| Conformité ROHS | Sauf |
| Dimension | Ø305mm |
| Matériau | acier inoxydable 1.4301 |
| Série de produit | RKR |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 17,6663 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 17,6663 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
Téléchargements
0 sélectionné
Fiche technique (2)
Catalogues et brochures (1)
Déclarations (2)
Certificats (1)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (2)
Versions
Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension nominale pour boîtier d'appareillages
Réf.
RKRN2 R9 VS20
105
155
20
R9
7409128
RKRN2 R9 VS25
105
155
25
R9
7409130
Épaisseur du revêtement de sol
RKRN2 R9 VS20
Réf.
7409128
Hauteur de plancher min.
105
Hauteur de plancher max.
155
Épaisseur du revêtement de sol
20
Dimension nominale pour boîtier d'appareillages
R9
RKRN2 R9 VS25
Réf.
7409130
Hauteur de plancher min.
105
Hauteur de plancher max.
155
Épaisseur du revêtement de sol
25
Dimension nominale pour boîtier d'appareillages
R9
