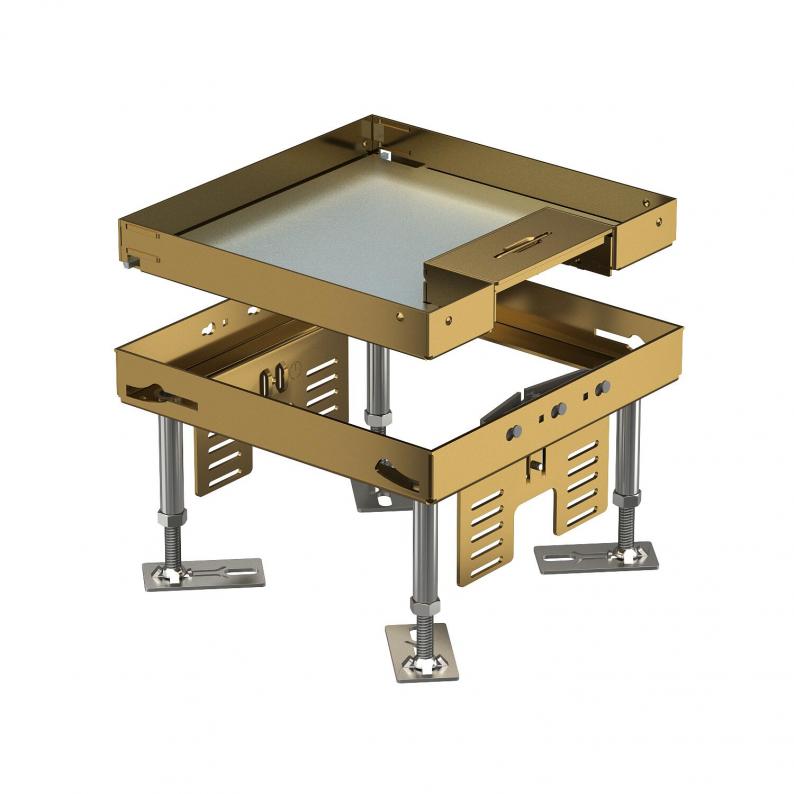

Cassette réglable en hauteur avec sortie de cordon, RKSN, laiton
Type RKSN2 4 MS 25
Réf. 7409204
EAN 4012195867111
Réf. / Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension h
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Cassette réglable en hauteur de dimension nominale 4 avec poignée sortie de cordon destinée au montage d'appareillages dans des planchers nettoyés à sec.
Cassette réglable en hauteur avec poignée sortie de câble, à 2 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 6 appareils Modul 45.
Cassette réglable en hauteur avec poignée sortie de câble, à 2 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 6 appareils Modul 45.
Caractéristiques techniques
Caractéristiques techniques
| Hauteur de plancher min. | 110 mm |
|---|---|
| Hauteur de plancher max. | 155 mm |
| Épaisseur du revêtement de sol | 25 mm |
| Plage de réglage min. | 110 mm |
| Plage de réglage max. | 155 mm |
| Nombre d'appareillages montables | 6 |
| Découplable | non |
| Longueur dimension d'installation | 201 mm |
| Largeur dimension d'installation | 201 mm |
| Convient pour montage dans des sols creux | oui |
| Convient pour montage dans des faux-planchers | oui |
| Entretien du sol | sécher |
| Nombre de paniers support appareillage | 2 |
| Profondeur de montage | 110 mm |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Nombre des sorties de câble | 1 |
| Support d'appareillage pour le logement de paniers support appareillage | oui |
| Indice de protection code IK | IK10 |
| Type du système d'encastrement | UT3 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | 4 |
| Homologations | VDE |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP40 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | carré |
| Conformité ROHS | Sauf |
| Dimension | 200x200mm |
| Matériau | laiton |
| Série de produit | RKSN |
Dimensions
| Dimension h | 110 mm |
|---|
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 11,5475 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 11,5475 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
UT3 45 3
7408723
Pte UC : 1 Pièce
1Pièce
Pièce
MTU 2
7407836
Pte UC : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (2)
Catalogues et brochures (1)
Déclarations (3)
Certificats (1)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (2)
Versions
Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension nominale pour boîtier d'appareillages
Dimension h
Réf.
RKSN2 4 MS 20
105
150
20
4
105
7409202
RKSN2 4 MS 25
110
155
25
4
110
7409204
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension h
RKSN2 4 MS 20
Réf.
7409202
Hauteur de plancher min.
105
Hauteur de plancher max.
150
Épaisseur du revêtement de sol
20
Dimension nominale pour boîtier d'appareillages
4
Dimension h
105
RKSN2 4 MS 25
Réf.
7409204
Hauteur de plancher min.
110
Hauteur de plancher max.
155
Épaisseur du revêtement de sol
25
Dimension nominale pour boîtier d'appareillages
4
Dimension h
110
