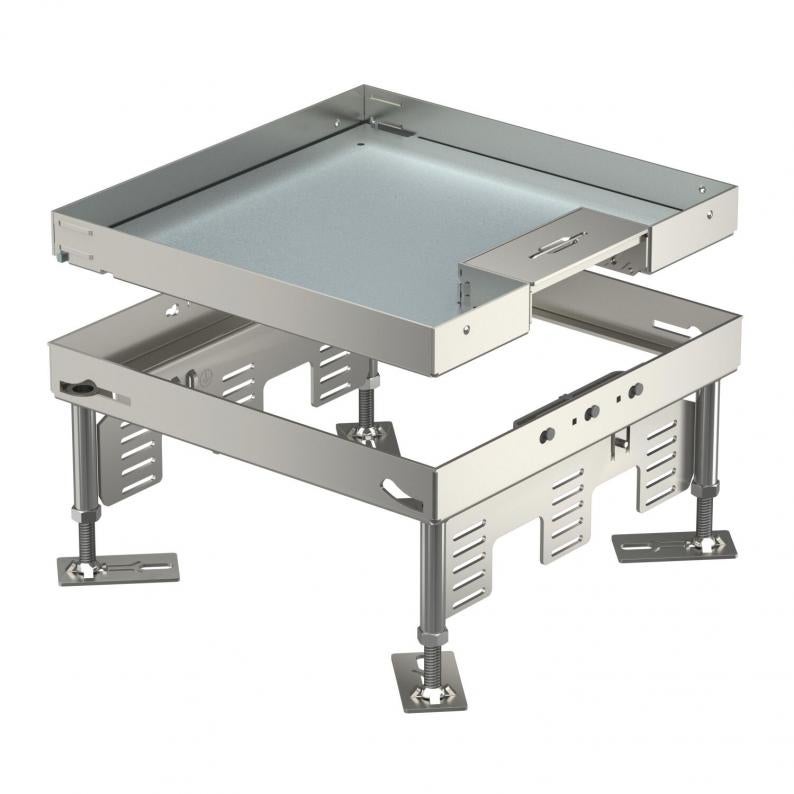

Cassette réglable en hauteur avec sortie de cordon, RKSN, acier inoxydable
Type RKSN2 9 VS 20
Réf. 7409218
EAN 4012195867227
Réf. / Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension h
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Cassette réglable en hauteur de dimension nominale 9 avec sortie de cordon destinée au montage d'appareillages dans des planchers nettoyés à sec.
Pour le montage de 3 supports universels UT4 pour 9 appareils d’installation individuels avec anneau porteur/étrier porteur ou 12 appareils Modul 45®.
Cassette carrée réglable en hauteur, à 3 compartiments, avec sortie de cordon de dimension nominale 9 destinée au montage d’appareil. Cassette adaptée à une utilisation dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à sec en intérieur. Convient uniquement aux revêtements de sol lisses. Il est possible d’installer 3 plaques de recouvrement APMT5.
Pour le montage de 3 supports universels UT4 pour 9 appareils d’installation individuels avec anneau porteur/étrier porteur ou 12 appareils Modul 45®.
Cassette carrée réglable en hauteur, à 3 compartiments, avec sortie de cordon de dimension nominale 9 destinée au montage d’appareil. Cassette adaptée à une utilisation dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à sec en intérieur. Convient uniquement aux revêtements de sol lisses. Il est possible d’installer 3 plaques de recouvrement APMT5.
Caractéristiques techniques
Dimensions
| Longueur | 243 mm |
|---|---|
| Largeur | 243 mm |
| Dimension h | 105 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 105 mm |
|---|---|
| Hauteur de plancher max. | 150 mm |
| Épaisseur du revêtement de sol | 20 mm |
| Plage de réglage min. | 105 mm |
| Plage de réglage max. | 150 mm |
| Nombre d'appareillages montables | 12 |
| Découplable | non |
| Longueur dimension d'installation | 244 mm |
| Largeur dimension d'installation | 244 mm |
| Convient pour montage dans des sols creux | oui |
| Convient pour montage dans des faux-planchers | oui |
| Entretien du sol | sécher |
| Nombre de paniers support appareillage | 3 |
| Profondeur de montage | 105 mm |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Nombre des sorties de câble | 1 |
| Support d'appareillage pour le logement de paniers support appareillage | oui |
| Indice de protection code IK | IK10 |
| Type du système d'encastrement | UT4 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | 9 |
| Homologations | VDE |
| Dimension nominale | 350 mm |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP40 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | carré |
| Conformité ROHS | Sauf |
| Dimension | 243x243mm |
| Matériau | acier inoxydable 1.4301 |
| Série de produit | RKSN |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 20,7553 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 20,7553 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
UT4 45 4
7408727
Pte UC : 1 Pièce
1Pièce
Pièce
MTU 3
7407840
Pte UC : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (2)
Catalogues et brochures (1)
Déclarations (4)
Certificats (1)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (2)
Versions
Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Modèle Sortie de câble
Dimension nominale pour boîtier d'appareillages
Dimension h
Réf.
RKSN2 9 VS 20
105
150
20
Sortie de cordon pivotante
9
105
7409218
RKSN2 9 VS 25
110
155
25
Sortie de cordon pivotante
9
110
7409220
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension h
RKSN2 9 VS 20
Réf.
7409218
Hauteur de plancher min.
105
Hauteur de plancher max.
150
Épaisseur du revêtement de sol
20
Modèle Sortie de câble
Sortie de cordon pivotante
Dimension nominale pour boîtier d'appareillages
9
Dimension h
105
RKSN2 9 VS 25
Réf.
7409220
Hauteur de plancher min.
110
Hauteur de plancher max.
155
Épaisseur du revêtement de sol
25
Modèle Sortie de câble
Sortie de cordon pivotante
Dimension nominale pour boîtier d'appareillages
9
Dimension h
110
