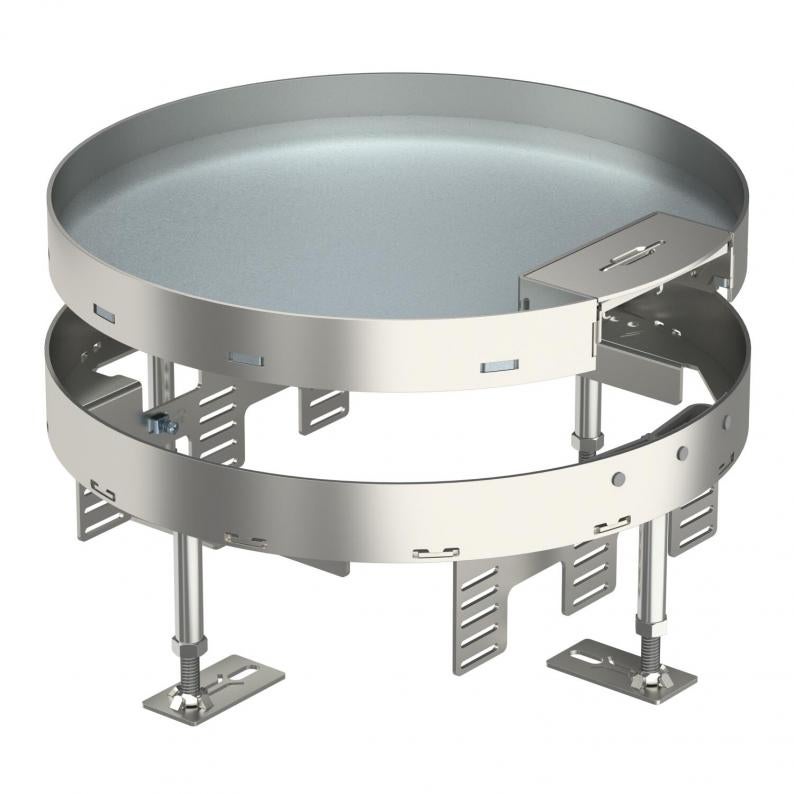

Cassette réglable en hauteur avec sortie de cordon, RKSR, acier inoxydable
Type RKSRN2 R9 VS20
Réf. 7409278
EAN 4012195867586
Réf. / Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Cassette réglable en hauteur de dimension nominale R9 avec poignée sortie de câble destinée au montage d'appareillages dans des planchers nettoyés à sec.
Cassette réglable en hauteur avec sortie de cordon, 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT4 pour 6 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 6 appareils Modul 45.
Cassette ronde réglable en hauteur, à 3 compartiments, avec sortie de cordon de dimension nominale 9 destinée au montage d’appareils. Cassette adaptée à une utilisation dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à sec en intérieur. Convient uniquement aux revêtements de sol lisses.
Il est possible d’installer 3 plaques de recouvrement APMT5.
Cassette réglable en hauteur avec sortie de cordon, 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT4 pour 6 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 6 appareils Modul 45.
Cassette ronde réglable en hauteur, à 3 compartiments, avec sortie de cordon de dimension nominale 9 destinée au montage d’appareils. Cassette adaptée à une utilisation dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à sec en intérieur. Convient uniquement aux revêtements de sol lisses.
Il est possible d’installer 3 plaques de recouvrement APMT5.
Caractéristiques techniques
Dimensions
| Longueur | 304 mm |
|---|---|
| Largeur | 304 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 110 mm |
|---|---|
| Hauteur de plancher max. | 155 mm |
| Épaisseur du revêtement de sol | 20 mm |
| Plage de réglage min. | 110 mm |
| Plage de réglage max. | 155 mm |
| Nombre d'appareillages montables | 12 |
| Découplable | non |
| Diamètre de montage | 305 |
| Convient pour montage dans des sols creux | oui |
| Convient pour montage dans des faux-planchers | oui |
| Entretien du sol | sécher |
| Nombre de paniers support appareillage | 3 |
| Profondeur de montage | 110 mm |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Nombre des sorties de câble | 1 |
| Support d'appareillage pour le logement de paniers support appareillage | oui |
| Indice de protection code IK | IK10 |
| Type du système d'encastrement | UT4 |
| Modèle pour charges lourdes | non |
| Dimension nominale pour boîtier d'appareillages | R9 |
| Homologations | VDE |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP40 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | rond |
| Conformité ROHS | Sauf |
| Dimension | Ø305mm |
| Matériau | acier inoxydable 1.4301 |
| Série de produit | RKSR |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 18,4172 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 18,4172 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Article
Type
Réf.
Qté
UT4 45 4
7408727
Pte UC : 1 Pièce
1Pièce
Pièce
MTU 3
7407840
Pte UC : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (2)
Catalogues et brochures (1)
Déclarations (2)
Certificats (1)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (2)
Versions
Type
Hauteur de plancher min.
Hauteur de plancher max.
Épaisseur du revêtement de sol
Dimension nominale pour boîtier d'appareillages
Réf.
RKSRN2 R9 VS20
110
155
20
R9
7409278
RKSRN2 R9 VS25
110
155
25
R9
7409280
Épaisseur du revêtement de sol
RKSRN2 R9 VS20
Réf.
7409278
Hauteur de plancher min.
110
Hauteur de plancher max.
155
Épaisseur du revêtement de sol
20
Dimension nominale pour boîtier d'appareillages
R9
RKSRN2 R9 VS25
Réf.
7409280
Hauteur de plancher min.
110
Hauteur de plancher max.
155
Épaisseur du revêtement de sol
25
Dimension nominale pour boîtier d'appareillages
R9
