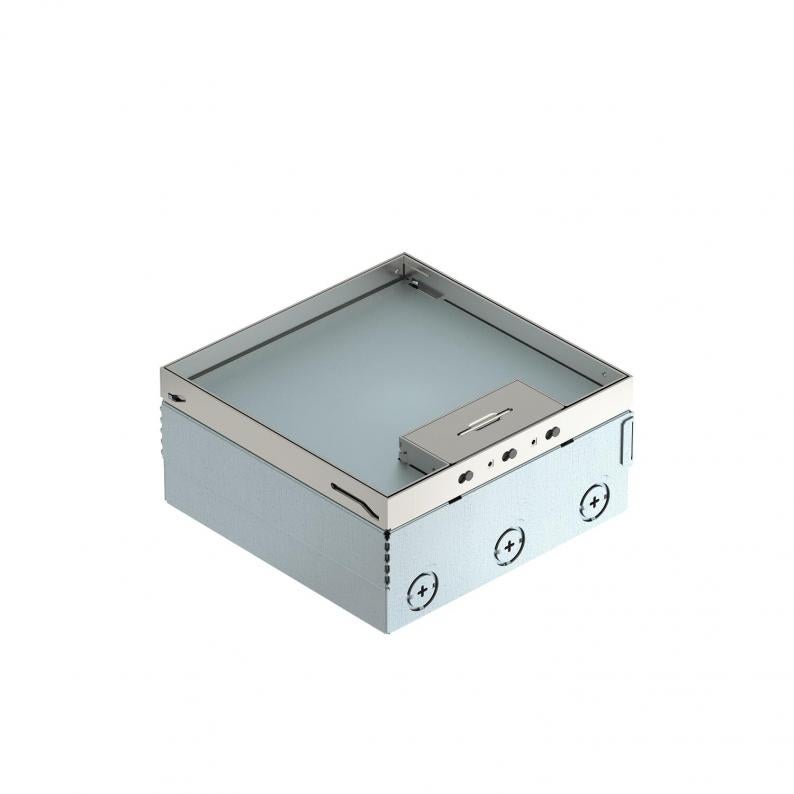

Boitier de sol complet UDHOME4, équipement libre, acier inoxydable
Type UDHOME4 2V
Réf. 7427232
EAN 4012195916550
Réf. / Type
7427232 / UDHOME4 2V
Épaisseur du revêtement de sol
15 mm
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Boîtier de sol carré pour une utilisation dans des planchers creux et des chapes nettoyés à sec, utilisation à l’intérieur. Boîtier de montage avec ouvertures prédécoupées pour tubes (M25). Boîtier vide pour jusqu’à 2 supports universels UT3 pour jusqu’à 6 appareillages encastrables Modul 45®. Couvercle réglable sur le rebord supérieur du revêtement de sol à l’aide de 4 supports de nivellement. La profondeur d’encastrement minimale est de 95 mm, la plage de réglage + 30 mm.
Les surfaces visibles, sol fini, sont en acier inoxydable.
Les surfaces visibles, sol fini, sont en acier inoxydable.
Caractéristiques techniques
Dimensions
| Longueur | 202 mm |
|---|---|
| Largeur | 202 mm |
Caractéristiques techniques
| Hauteur de chape min. | 95 mm |
|---|---|
| Hauteur de chape max. | 110 mm |
| Hauteur de plancher min. | 95 mm |
| Hauteur de plancher max. | 125 mm |
| Exécution du couvercle | évidement pour l'insertion du revêtement de sol |
| Épaisseur du revêtement de sol | 15 mm |
| Plage de réglage min. | 95 mm |
| Plage de réglage max. | 125 mm |
| Longueur dimension d'installation | 202 mm |
| Largeur dimension d'installation | 202 mm |
| Longueur dimension extérieure | 199 mm |
| Largeur dimension extérieure | 199 mm |
| Convient pour goulotte noyée | non |
| Convient pour montage dans des sols creux | oui |
| Convient pour montage dans des faux-planchers | non |
| Nombre de paniers support appareillage | 2 |
| Convient pour nettoyage humide | non |
| Avec évidement pour l'insertion du revêtement de sol | oui |
| Cadre de protection du revêtement de sol | non |
| Modèle Sortie de câble | Sortie de cordon pivotante |
| Indice de protection code IK | IK10 |
| Indice de protection (IP) en utilisation | IP20 |
| Indice de protection (IP) hors utilisation | IP40 |
| Charge verticale, petite surface | jusqu'à 3 000 N |
| Charge verticale, grande surface | jusqu'à 5 000 N |
| Modèle | carré |
| Mécanisme d'ouverture | poignée étrier |
| Équipement | Boîtier non équipé |
| Conformité ROHS | Sauf |
| Matériau | acier inoxydable 1.4301 |
| Série de produit | UDHOME4 |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 16,8469 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 16,8469 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
