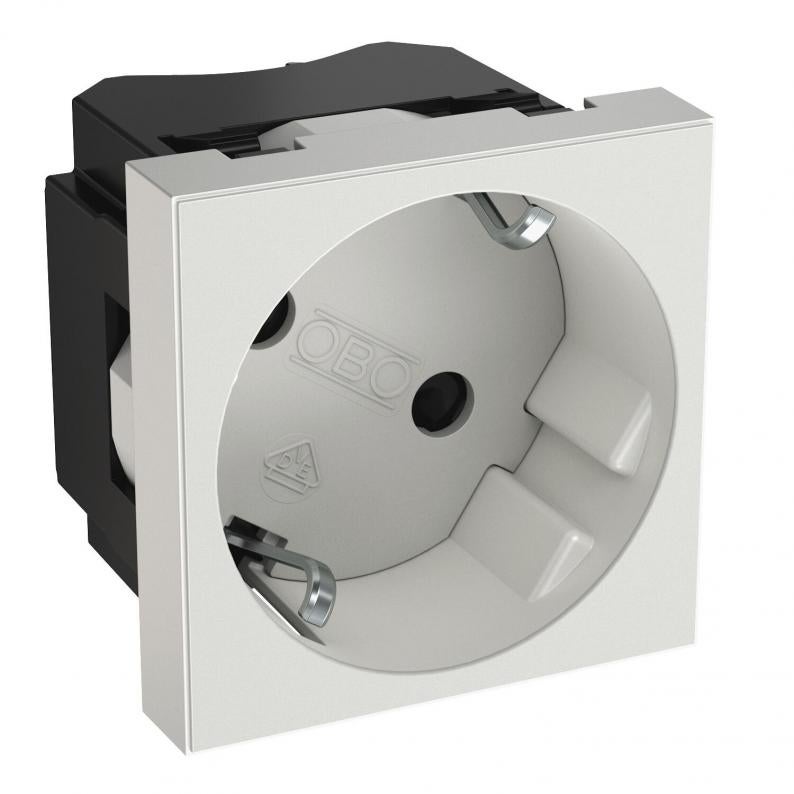

33° socket, protective contact, single
Type STD-D3N RW1
Réf. 6119775
EAN 4012197482466
Réf. / Type
Coloris
Pte UC : 1 Pièce
1Pièce
Pièce
Description
Prise de sécurité simple, 33°, avec protection renforcée contre les contacts accidentels, avec bornes à fiche, 2 pôles, 16 A, 250 V~, avec bornes de raccordement selon CEI 60884-1.
Pour l'installation dans des goulottes Rapid 45, des canaux d'allège, des colonnes de distribution, des systèmes sous chape et des boîtiers Deskbox.
Pour l'installation dans des goulottes Rapid 45, des canaux d'allège, des colonnes de distribution, des systèmes sous chape et des boîtiers Deskbox.
Caractéristiques techniques

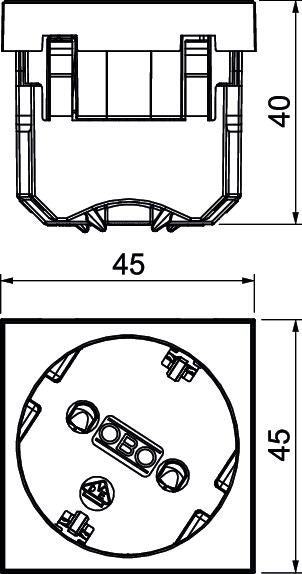

Dimensions
| Largeur | 45 mm |
|---|---|
| Hauteur | 45 mm |
Caractéristiques techniques
| nombre de pôles | 2 |
|---|---|
| Couvercle rabattable | non |
| Sécurité enfant | oui |
| Voyant de contrôle | non |
| Sans halogène | oui |
| Zone de marquage | non |
| Nombre d'unités | 1 |
| Indice de protection | autres |
| Courant nominal | 16 A |
| Tension nominale | 250 V |
| Verrouillable | non |
| Mécanisme de rejet | non |
| Protection contre les surtensions | non |
| Protection contre les courants de défaut | non |
| Avec fusible fin | non |
| Avec interrupteur marche/arrêt | non |
| Embout central inversé | oui |
| Profondeur | 42 mm |
| Couvercle | Plaque centrale |
| Impression/marquage | sans impression |
| Alimentation électrique spéciale | sans alimentation électrique spéciale |
| Modèle de la surface | mat |
| Transparent | non |
| Prises de courant angle | 33° |
| Prises de courant Modèle | Contact de protection |
| Nombre de prises de courant connectables | 0 |
| Avec éclairage fonctionnel | non |
| Avec éclairage d'orientation | non |
| pour condition difficile (selon VDE) | non |
| Modèle | simple, 33° |
| Nombre de modules (en cas de construction modulaire) | 0 |
| Montage isolé | non |
| Type de montage | Goulotte d'appareillage |
| Type de fixation | enclencher |
| Type de raccordement | Borne à fiche |
| Température de service min. | -5 °C |
| Température de service max. | 40 °C |
| Code | non |
| Dimension | 45x45x42 |
| Surface | mat |
| Matériau | Polycarbonate Eco |
| Coloris | blanc pur; RAL 9010 |
| Série de produit | Modul 45®, prises |
Données environnementales
| Proportion de matériau recyclé | 90 % |
|---|
Téléchargements
0 sélectionné
Fiche technique (1)
Images du produit (2)
Versions
Type
Nombre d'unités
Modèle
Coloris
Réf.
STD-D3N RW1
1
simple, 33°
blanc pur; RAL 9010
6119775
STD-D3N ROR1
1
simple, 33°
orange pur ; RAL 2004
6119778
STD-D3N MZGN1
1
simple, 33°
vert menthe ; RAL 6029
6119781
STD-D3N SRO1
1
simple, 33°
rouge signal ; RAL 3001
6119784
STD-D3N SWGR1
1
simple, 33°
gris foncé ; RAL 7021
6119787
STD-D3N AL1
1
simple, 33°
alu peint
6119790
